缆车车轮制动器用20mm铸造U形夹

　　在架空客运缆车、货运索道的日常运维与部件修复作业中，车轮制动器的连接固定件长期承受交变载荷与户外环境侵蚀，属于损耗率相对较高的受力构件，本次涉及的20mm规格铸造U形夹，正是Mornington缆车修复场景中专门适配车轮制动器的核心连接部件。从实际使用场景来看，这类U形夹需要同时承担制动器开合过程中的拉压双向载荷，还要匹配缆车运行时的小幅振动工况，因此结构设计上没有采用额外的减重镂空，整体为实心铸造基体，仅在三个连接点位加工出同轴度要求较高的装配孔位。

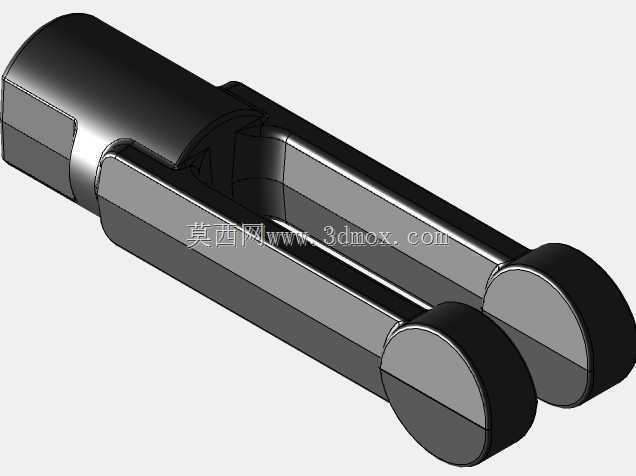

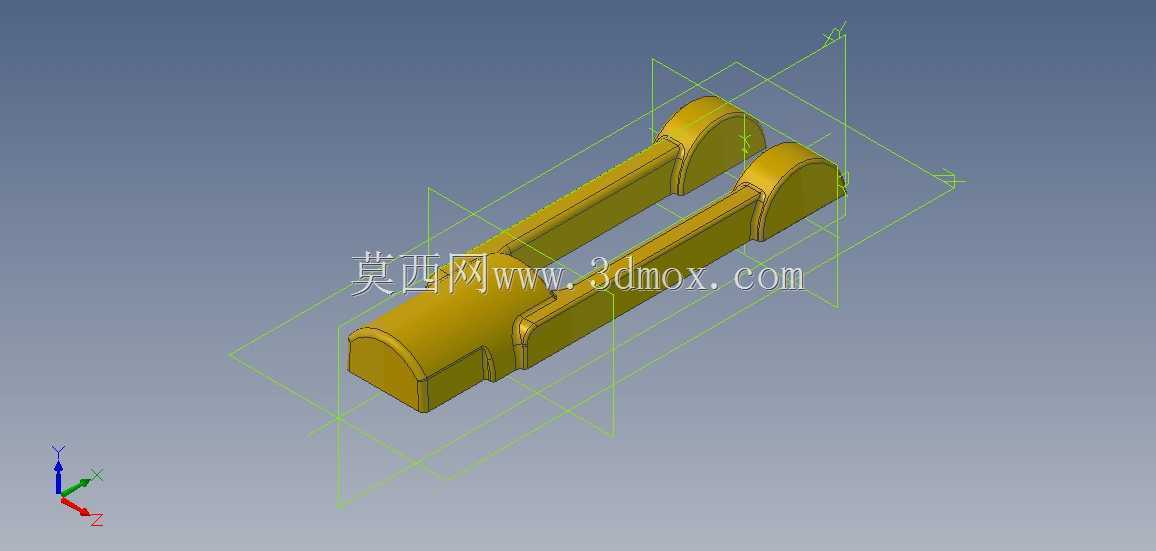

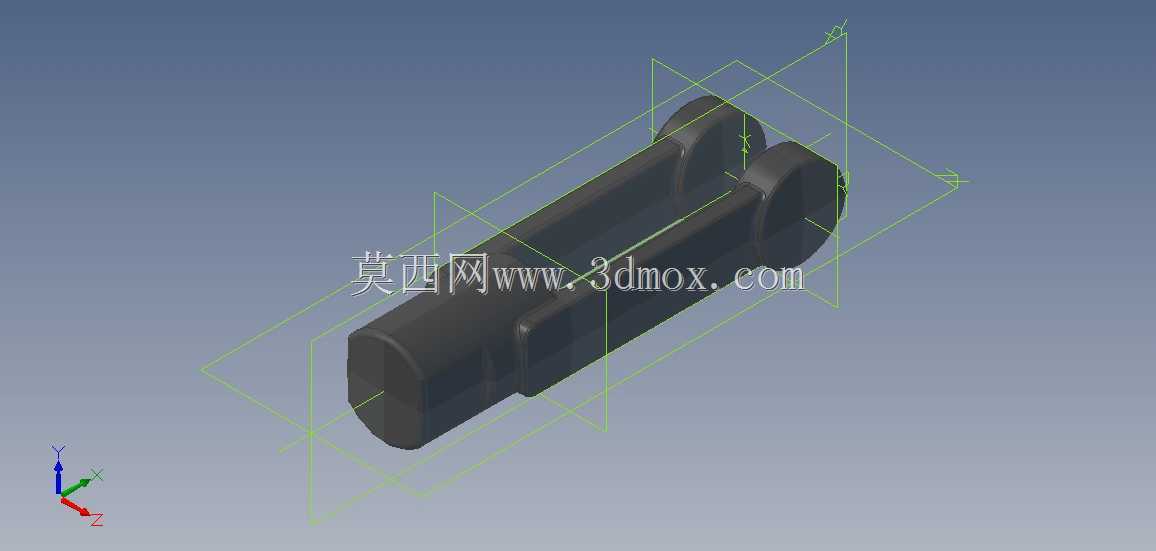

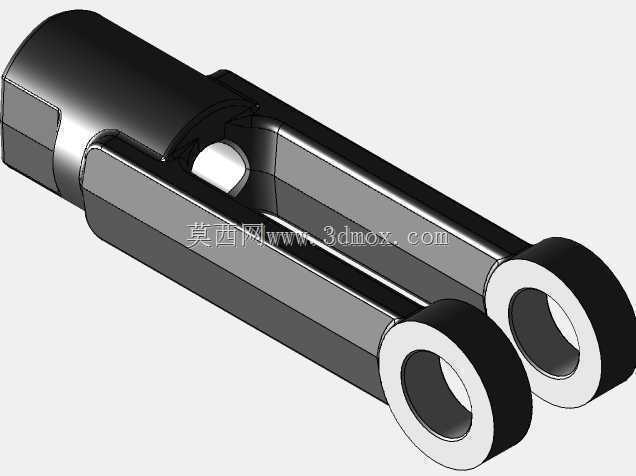

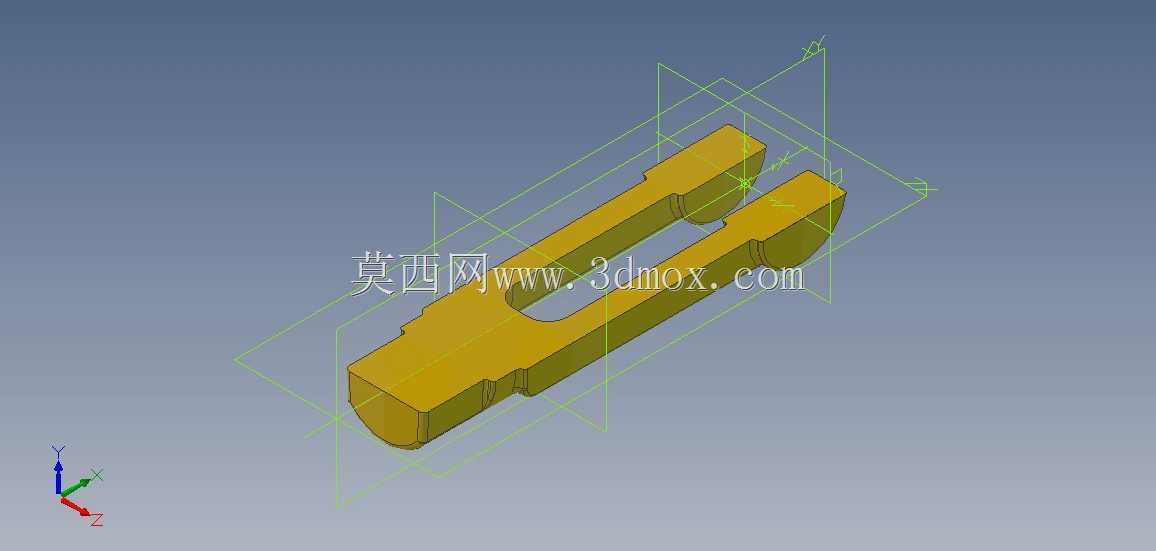

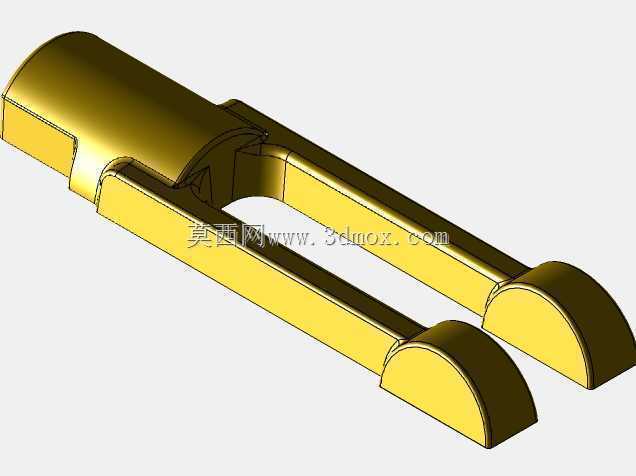

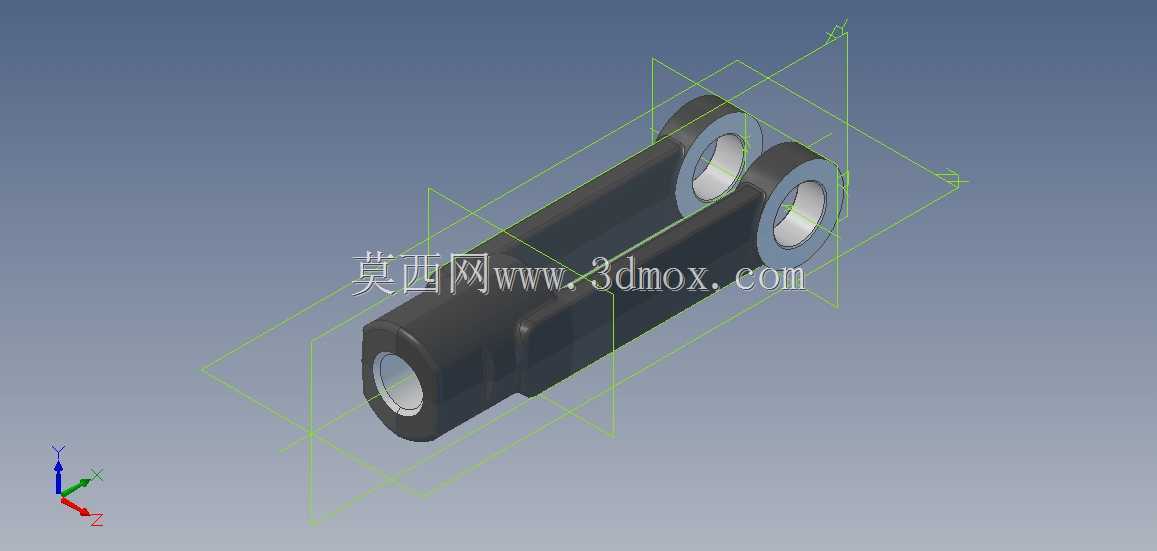

　　设计过程中优先考虑了同基体多状态适配的需求，通过配置工具的参数切换，同一套三维数模可以直接衍生出木模生产用的铸造毛坯状态、铸件清整后的待加工状态，以及成品机加工完成的最终装配状态，省去了不同阶段重复建模的工作量，也能保证各阶段模型的尺寸基准完全统一，避免毛坯与加工件出现基准错位导致的废品。从外形尺寸来看，该U形夹的主体连接臂厚度为20mm，两个平行的U形支臂中心距严格匹配对应规格制动器的安装耳座间距，端部的装配孔内径适配标准销轴尺寸，安装时不需要额外扩孔或配磨，直接穿入防松销轴即可完成固定，底部的横向连接孔用于对接制动器的驱动推杆，三个孔位的轴线平行度公差控制在0.1mm以内，保证制动器开合动作顺畅无卡滞。

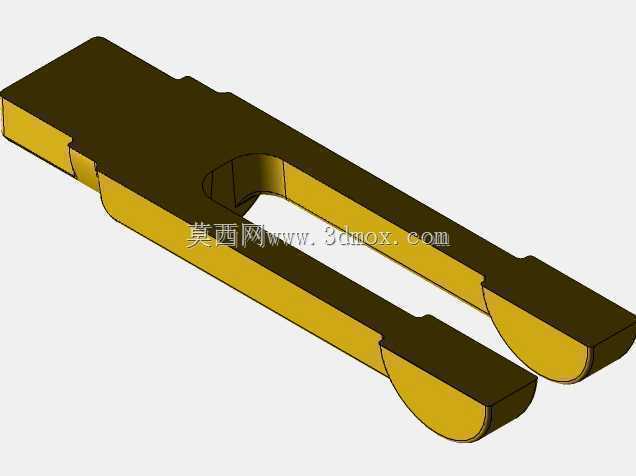

　　从功能特性上看，铸造基体的材质选用适配户外工况的铸钢牌号，相比焊接件拥有更好的抗疲劳性能，不会出现焊缝应力集中导致的开裂问题，铸件表面经过抛丸处理后可以直接喷涂防锈涂层，适应缆车线路上高湿度、温差大的使用环境。结构上U形的开口尺寸经过反复校核，既保证支臂有足够的抗弯强度，又能在安装时直接卡入制动器的耳座间隙，不需要额外撬动支臂进行装配，降低现场维修的操作难度。在建模逻辑上，所有孔位均采用拉伸切除的特征生成，铸造圆角统一设置为R2-R3，符合铸造工艺的拔模要求，没有出现尖锐棱角导致的铸造应力集中点，毛坯模型预留的单边加工余量为2mm，完全满足普通立式铣床的加工吃刀量要求，不需要定制特殊刀具即可完成后续机加工工序。

　　实际安装边界方面，该U形夹装配后与周边制动蹄片、复位弹簧的最小间隙为3mm，在制动器最大开合行程内不会与周边构件发生运动干涉，支臂外侧的平面经过铣削加工，可直接贴合制动器耳座的安装面，不需要额外加装调整垫片。针对缆车修复作业的备件通用性要求，该U形夹的尺寸完全兼容同规格进口缆车的制动器连接尺寸，可直接替代进口备件使用，降低运维成本。建模过程中对所有受力断面进行了简化的受力校核，在额定载荷下最大应力远低于铸钢材料的屈服强度，安全系数满足索道设备的运维安全规范，即使在紧急制动的冲击载荷下，也不会出现塑性变形或断裂失效的情况。
