简易插销式门闩锁止装配结构

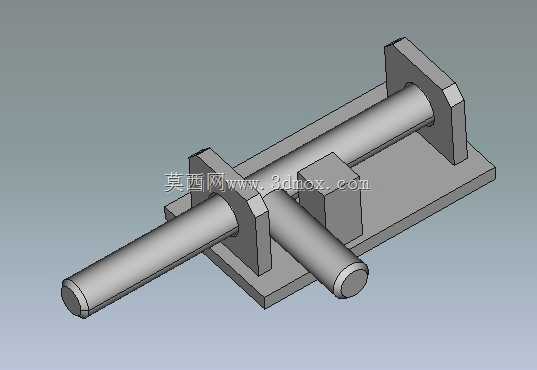

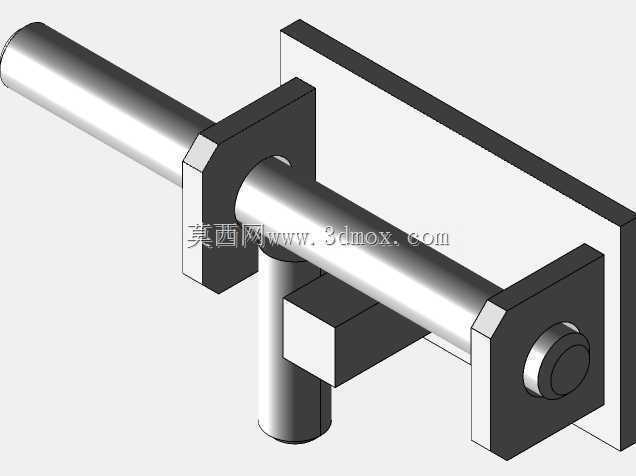

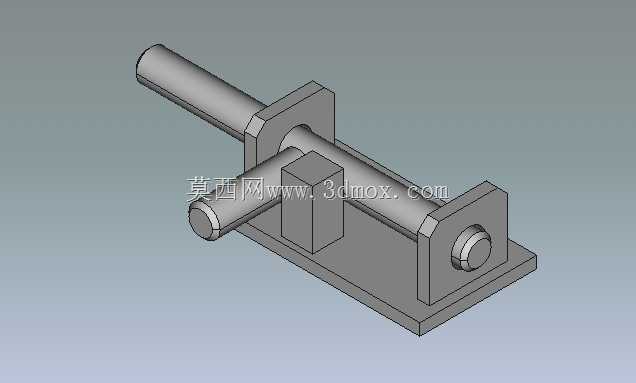

　　日常接触的各类小型柜体、设备检修门、户外防护栏门的锁止场景里，这类插销式门闩的应用覆盖度极高，相比旋转式锁扣、磁吸式门吸，它的锁止刚性更强，受外力冲击时不容易出现脱开失效的问题，在存在一定振动的设备舱门、需要一定防误开能力的防护隔断上，这类结构的可靠性经过了长期的现场验证。从结构组成来看，整套构件包含带安装底座的两个支撑耳座、横向滑动的插销杆、滑动限位挡块以及端部的防脱限位头，两个支撑耳座通过底部的平板一体连接，安装时可以直接将底座贴合在门框的固定侧，通过耳座上的安装孔完成紧固件固定，不需要在门框上加工复杂的嵌合槽，对安装面的平整度要求不高，即使是方管焊接的框架、薄钣金折弯的柜体边框，都能顺利完成装配。插销杆采用光轴设计，

　　和两个耳座上的通孔采用间隙配合，滑动过程中不会出现卡滞，杆身中部的方形挡块和插销杆为固定连接，当插销杆向门体侧滑动到位时，挡块会贴合靠近门侧的耳座端面，限制插销的最大伸出长度，避免插销杆过度伸出导致和门体上的销孔对位偏差，同时插销端部的防脱限位头直径大于耳座通孔直径，当插销向解锁方向滑动到极限位置时，限位头会抵在外侧耳座的端面上，完全避免插销杆从支撑耳座中滑脱掉落，哪怕设备长期处于振动工况下，也不会出现插销零件脱落遗失的问题。设计这类结构的时候，首先要匹配安装边界的尺寸：底座的长度需要根据门框的可用安装宽度确定，两个耳座的间距要保证插销伸出后有足够的插入深度，一般插销进入门体销孔的深度不小于杆径的1.5倍，

　　才能保证锁止后不会因为门体晃动导致插销脱出；插销杆的直径选择要结合门体的受力情况，普通小型柜体用直径6-8mm的杆即可，重型防护门则需要加大杆径到12mm以上，同时对应加厚耳座的厚度，避免耳座受侧向力时出现变形。滑动配合的间隙控制也很关键，间隙过小的话，一旦安装面出现轻微变形或者有灰尘、锈迹进入配合面，插销就会出现滑动卡滞，间隙过大则会导致插销杆晃动，锁止后门体存在旷量，一般光轴和孔的配合公差选H11/d11的间隙配合，既能保证滑动顺畅，又不会有过大的晃动量。实际使用过程中，这类门闩不需要额外的弹簧复位结构，依靠插销的自重或者手动推动就能完成锁止和解锁动作，结构零件全部为常规机加工或者钣金冲压即可制作，

　　没有复杂的曲面或者特殊工艺要求，加工成本很低，后期维护也十分方便，当出现磨损导致间隙过大时，只需要更换插销杆就能恢复性能，不需要整体更换整个锁止构件。在安装对位的时候，需要先固定底座侧的构件，然后将门体关闭到锁止位置，标记出门体上销孔的位置，加工销孔时要保证销孔和插销杆的同轴度，偏差不超过1mm，否则插销插入时会出现别劲的情况，长期使用会加剧插销杆和耳座孔的磨损。另外在一些需要加装挂锁的场景，可以在外侧耳座和插销的防脱限位头上对应加工锁孔，当插销处于锁止位置时，两个锁孔对齐，就可以穿入挂锁实现锁闭，防止无关人员随意打开门体，拓展了结构的使用场景。相比市面上常见的弹簧插销，这种无弹簧的结构不存在弹簧疲劳失效的问题，在户外高低温环境、多粉尘的工况下适应性更强，不会因为弹簧锈蚀、卡粉导致插销无法动作，很适合用在户外配电箱、设备安全防护门、仓储货架侧门这类维护频率不高但对锁止可靠性要求高的位置。
