便携式数码产品外壳注塑模具设计

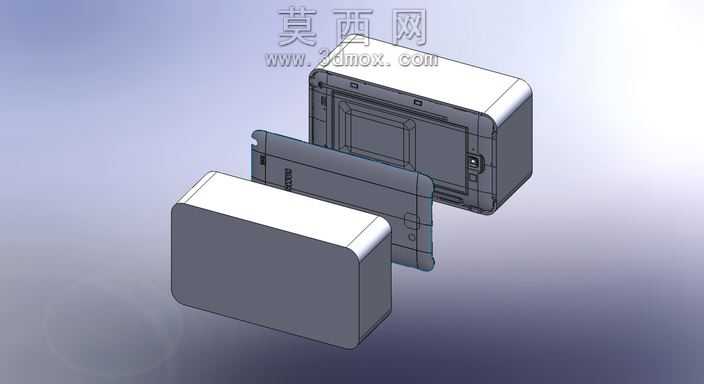

本套模具为便携式数码产品的外壳注塑成型模具，采用三维参数化建模软件完成全流程设计，整体结构采用常见的两板模布局，拆分出前模仁、后模仁以及对应产品外壳的成型型腔，完整还原了数码产品外壳的圆角过渡、侧边卡扣位、内部安装柱等精细结构。建模过程中首先对产品外壳的三维数模进行拔模分析，修正了局部拔模角度不足的区域，避免后续注塑成型后出现粘模、脱模不顺的问题；分型面的设计沿着产品外壳的最大轮廓线进行延伸，兼顾了封胶可靠性与加工便利性，同时在分型面周边预留了合适的排气槽位置，减少注塑过程中困气导致的缺胶、烧焦缺陷。模仁部分根据产品的外观要求，对前模型腔表面做了镜面抛光的材质模拟，后模部分对应产品内部的安装结构，完整设计了顶针排布位置，顶针点位避开了产品外观面与内部装配配合面，防止顶出痕迹影响产品外观与装配精度。整套模具的冷却水路采用环绕式布局，沿着型腔轮廓均匀分布，保证注塑过程中模温均匀，减少产品冷却不均导致的翘曲变形问题。设计过程中还对模具的开合模行程、顶出行程做了参数化校验，确保模具安装到对应吨位注塑机后可以顺畅完成开合模、顶出、复位的全流程动作，同时对模具的导柱导套定位结构做了精细化建模，保证合模时的定位精度，避免出现错位飞边的问题。渲染阶段采用哑光金属材质模拟模架的钢材质感，对型腔部分做了高亮金属材质区分，清晰展现模具内部的成型结构与各部件的装配关系，整体结构紧凑，布局合理，完全满足该款数码产品外壳的批量注塑生产需求。
