可移动式储罐承载底座结构设计

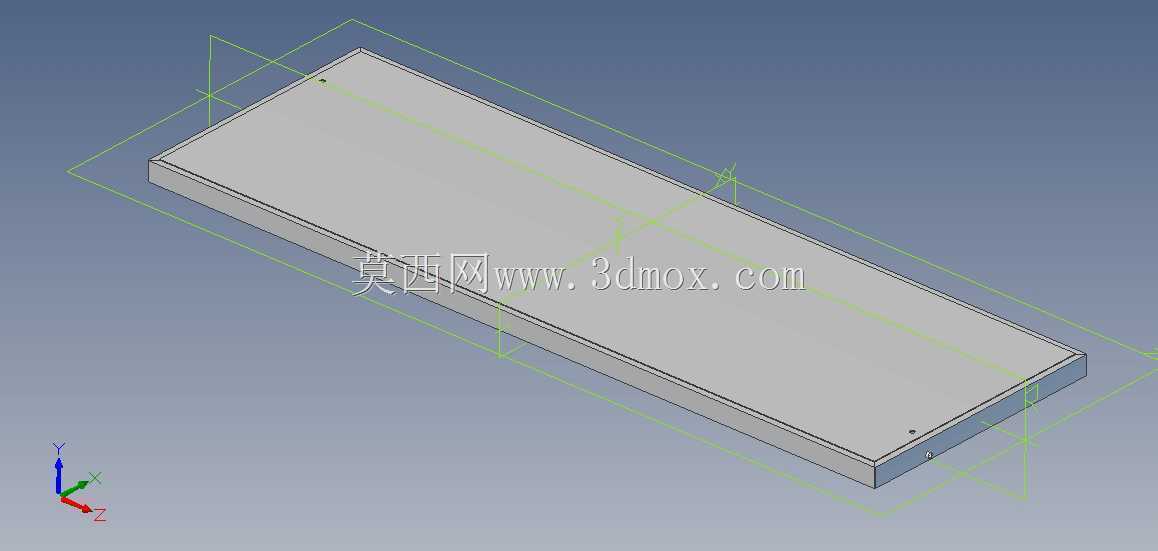

　　在化工原料中转、现场临时储料、车间工位间物料转运这类场景里，可移动式储罐的底座组件是直接决定整套储运单元稳定性、移动顺畅度的核心承载部件，很多现场出现的储罐倾覆、移动卡滞、底部渗漏问题，追根溯源都和底座的结构设计匹配度不足直接相关。做这套底座结构设计的时候，首先要锚定的是实际使用场景的边界条件：这类带移动功能的储罐，日常作业时既要承受满载状态下罐体加物料的总静载荷，还要承受移动过程中路面颠簸带来的冲击载荷，以及临时停靠时地面不平整带来的偏载力矩，所以底座的整体框架没有采用常见的拼接式角钢结构，而是选用一体化的板式承载结构，整个承载面为整板加工成型，避免拼接焊缝长期受交变载荷出现开裂的问题。从安装边界来看，

　　底座的上平面预留了和储罐下法兰匹配的安装定位孔位，孔位的位置度公差控制在0.2mm以内，保证罐体安装后不会出现偏斜，底座的厚度经过载荷校核，在满载额定承重的工况下，板面最大挠度不超过0.5mm，不会因为长期承重出现板面凹陷导致罐体底部受力不均的问题。底座的边缘做了倒角过渡处理，一方面是避免安装和转运过程中尖锐边角划伤作业人员，另一方面也能减少移动过程中边角碰撞外物造成的结构变形。在功能设计上，这套底座除了核心的承载作用，还兼顾了移动组件的安装接口，底座下部预留了脚轮或者移动滚轮组的安装位，安装位的加强筋做了局部加厚处理，因为移动过程中滚轮位置是应力集中最明显的区域，加厚处理后可以避免长期使用后安装位变形导致滚轮卡滞。

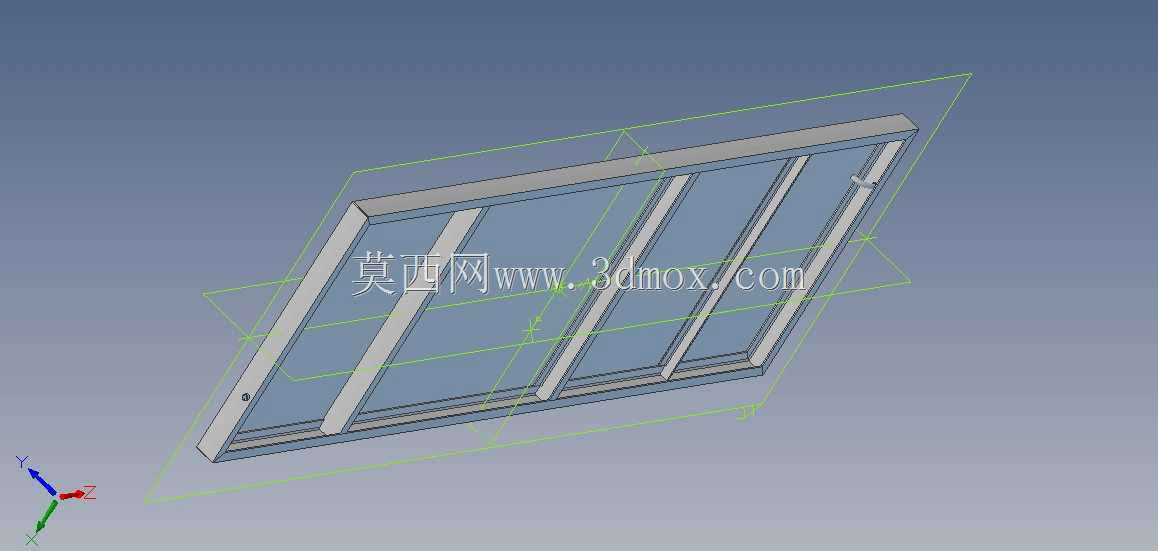

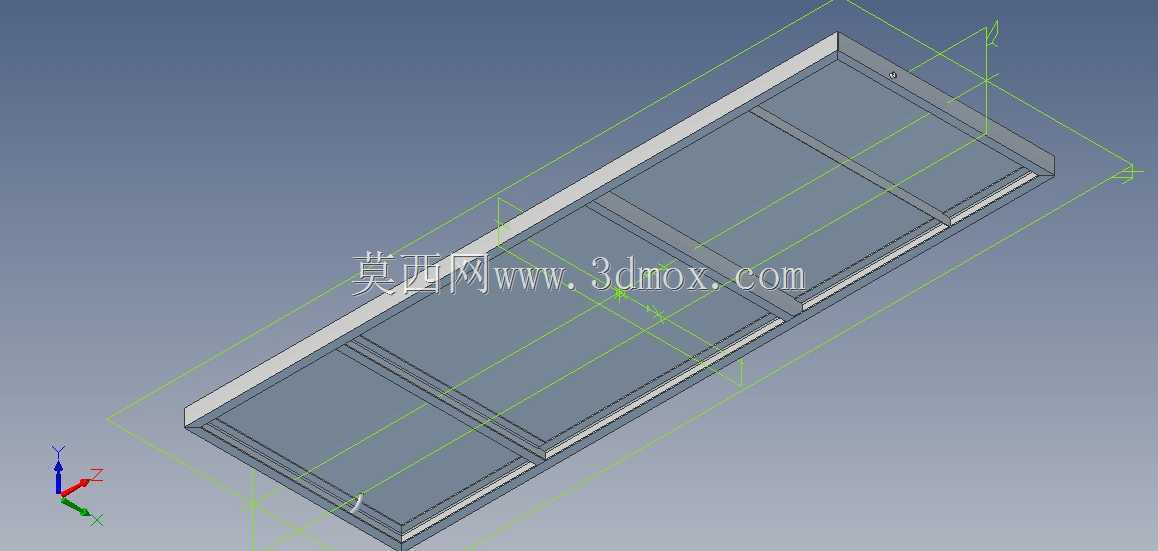

　　很多现场使用的移动储罐底座容易出现的问题是，当罐内物料没有完全卸净就移动时，物料晃动带来的动态载荷会让底座出现共振，这套结构在设计时特意在承载板下方设置了纵横交错的加强筋结构，筋板的排布方向和常见的正交排布不同，是结合载荷传递路径做的斜向加正交组合排布，既可以提升整体结构的抗扭刚度，也能打散动态载荷的传递路径，降低共振发生的概率。从实际使用的适配性来看，这种板式底座相比框架式底座，还有一个很实用的优势：当储罐出现少量滴漏时，整板结构可以临时承接渗漏的物料，不会直接滴漏到地面造成现场污染，也方便作业人员及时发现渗漏隐患，这一点在存放腐蚀性物料的场景下尤为重要，可以避免渗漏物料直接腐蚀地面或者下部的移动组件。设计过程中也充分考虑了加工的工艺性，整个底座的所有加工面都可以通过常规的铣削、钻孔工序完成，不需要特殊的定制工装，加工成本可控，而且所有的棱角都做了去毛刺处理，符合机械加工的安全规范。在安装适配性上，底座的外形尺寸和对应规格的储罐外径做了匹配，单边伸出罐体的宽度控制在合理范围，既保证足够的支撑力臂提升抗倾覆能力，也不会因为底座过宽导致整套设备转运时需要更大的通行宽度，适配车间内常规的通道宽度要求。另外，底座上还预留了临时固定的拉环安装位，当设备需要长期定点存放时，可以通过拉环配合地锚将整套设备固定在地面，避免意外碰撞导致设备滑移，兼顾了移动灵活性和定点存放的安全性。从受力传递的逻辑来看，

　　罐体的载荷通过底部的连接法兰均匀传递到底座的整板承载面，再通过下部的加强筋将载荷分散到各个移动轮的支撑点上，整个传力路径没有应力突变的区域，不会出现局部应力集中导致的结构失效。针对不同物料的存储需求，这套底座的结构也具备很好的拓展性，如果需要存储较重的物料，只需要在原有基础上调整板材厚度和加强筋的规格，不需要改动整体的外形尺寸和安装接口，可以和同系列的储罐实现通用互换，减少备件的储备种类。在实际的现场调试过程中，这种结构的底座在通过车间内的小坡度路面、过门坎的时候，整体的结构变形量远小于框架式结构，移动过程中罐体的晃动量也更小，作业人员推移的时候不需要额外施加太大的扶正力，操作体验更好。很多设计人员在做移动储罐设计的时候，往往把重点放在罐体本身的密封和强度上，忽略了底座这个承载基础的结构合理性，实际上底座作为直接接触地面、承接全部载荷的部件，其结构合理性直接决定了整套设备的使用寿命和作业安全性，这套底座的设计就是从现场实际的痛点出发，没有做多余的冗余结构，每一处结构设计都对应实际使用中的具体需求，不管是承载性能、移动适配性还是加工工艺性，都能满足常规工业场景下可移动储罐的使用要求。
