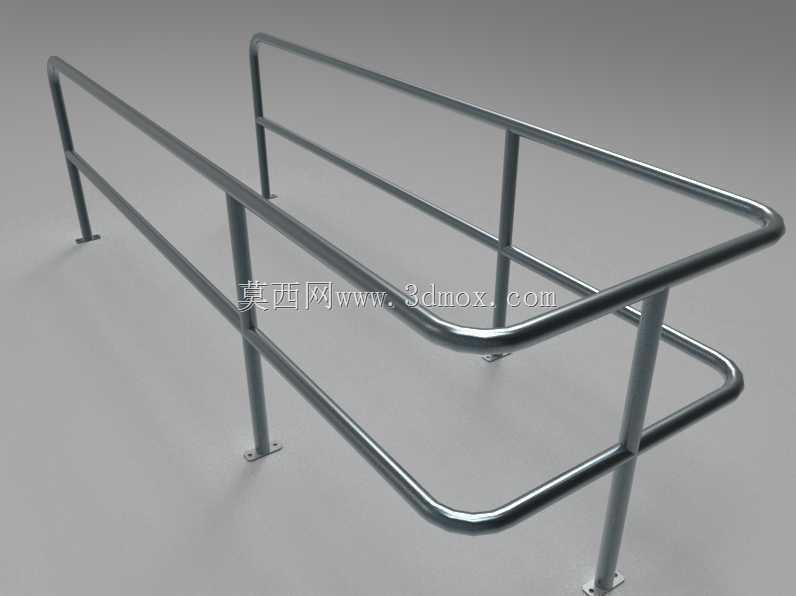

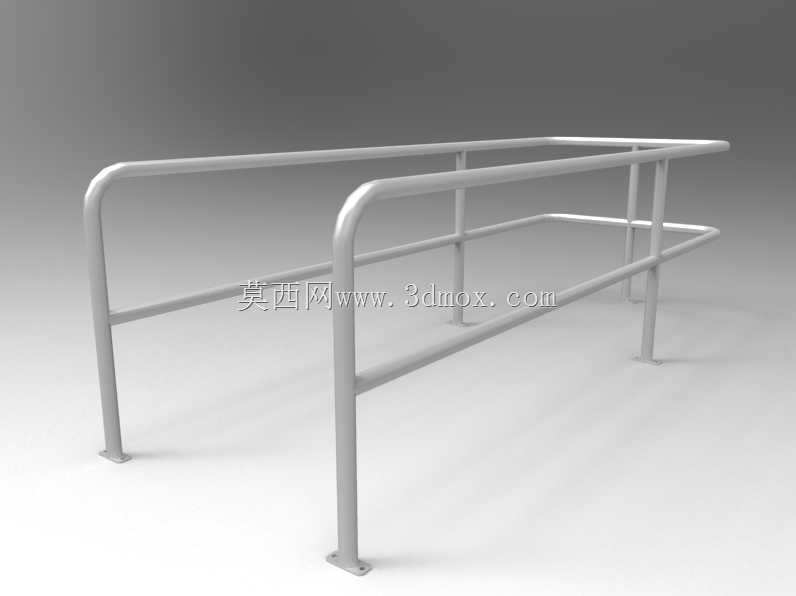

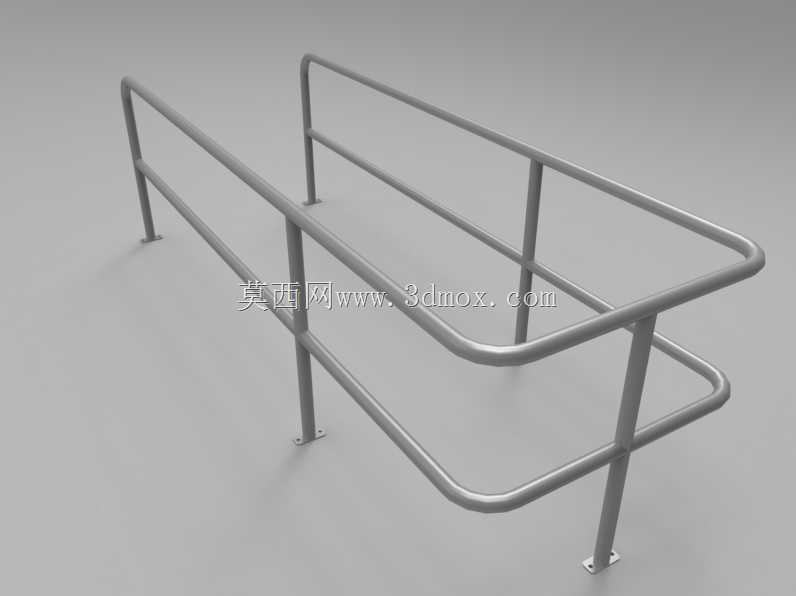

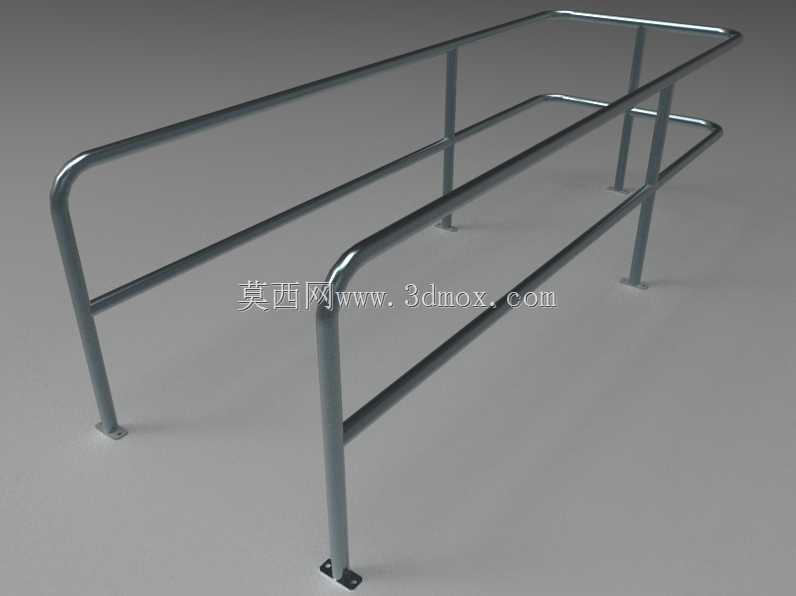

工业通道双层圆管安全防护扶手结构

　　做工业现场防护结构设计快十二年，这类双层圆管扶手是我出图频率最高的构件之一，不像装饰类扶手要兼顾造型美感，工业场景里的扶手所有结构细节都要围绕安全合规、安装便捷、耐用易维护来做。先从实际应用场景说，这类扶手最常出现在生产车间的人行通道侧边、设备操作平台临边、厂区坡道两侧、检修走台边缘，还有高架仓储区域的人行步道边界，核心作用是给通行人员提供可靠的手扶支撑，同时阻挡人员意外踏入危险区域，比如靠近运转设备、临边高差区域、物料堆放禁区的位置，都需要这类刚性防护构件做物理隔离。

　　实际使用中，这类扶手要满足几个核心功能要求，首先是横向抗冲击能力，按照工业防护的常规要求，扶手任意位置要能承受不小于1kN的水平侧向推力，不会出现永久变形，所以在管材选型上，主横杆一般选用外径42mm或者48mm的焊接钢管，壁厚不低于2mm，这个管径刚好匹配成年人手握的握持尺寸，抓握的时候手掌能完全包覆，施力的时候不会打滑，过细的管材握感差，抗弯折能力不足，过粗的管材抓握时没法完全施力，紧急情况下抓扶容易脱手。双层横杆的高度设置是有明确工程逻辑的，上层横杆的安装完成面高度距离通行地面一般控制在1050mm到1100mm之间，这个高度刚好适配大多数成年人站立时的手部自然抬起高度，正常行走时可以自然搭扶，身体失衡时能第一时间抓到支撑；下层横杆距离地面高度控制在450mm到550mm之间，一方面是防止人员从扶手下方空隙钻越，另一方面也能对低矮位置的滚落物件起到一定阻挡作用，避免小工具、零件从临边位置掉落砸伤下方人员。

　　设计思路上，这类扶手优先采用圆弧弯角过渡，而不是直角焊接结构，主要是两个考量，一是直角焊接的位置应力集中明显，受到侧向撞击的时候，焊口位置很容易开裂，圆弧弯管的结构能把冲击力顺着管材弧度分散传递，整体抗冲击性能比直角焊接高30%以上；二是圆弧过渡没有尖锐棱角，人员意外磕碰的时候不会造成严重的划伤、磕碰伤，符合工业现场的安全设计要求。立柱的间距设置要结合安装场景调整，常规平直通道上立柱间距控制在1000mm到1200mm之间，如果是坡道、转弯位置或者有频繁重物搬运的通道，立柱间距要缩小到800mm以内，保证整体结构的刚性。立柱底部采用带安装孔的法兰盘固定，法兰盘一般用6mm厚的钢板切割成方形或者圆形，开四个直径14mm的安装孔，匹配M12的膨胀螺栓固定在混凝土地面或者钢结构平台面上，这种固定方式安装效率高，后期如果扶手出现局部变形，只需要拆卸对应位置的螺栓就能更换构件，不用整体切割拆除，维护成本很低。

　　安装边界的处理上，要注意几个容易出问题的细节，首先是扶手距离墙面或者固定设备的净距不能小于100mm，保证人员抓握的时候手部不会被墙面或者设备剐蹭；如果是安装在钢结构平台上，法兰盘的固定位置要避开平台下方的加强筋位置，保证膨胀螺栓或者焊接固定的有效深度；扶手的所有连接位置都要采用满焊处理，焊后打磨掉焊渣，做除锈喷塑或者镀锌处理，适应车间里可能存在的潮湿、油污、腐蚀性气体环境，延长使用寿命。另外在通道转弯的位置，扶手要顺着通道的转弯半径做连续弯管处理，不要在转角位置断开留缺口，缺口位置是安全隐患的高发点，人员经过的时候很容易因为没有扶稳踩空。还有一点容易被忽略，扶手的表面不能有突出的毛刺、焊瘤，所有管口位置都要做封堵处理，避免管内进入杂物积水，造成管材从内部锈蚀，也防止人员手指误伸入管口造成划伤。

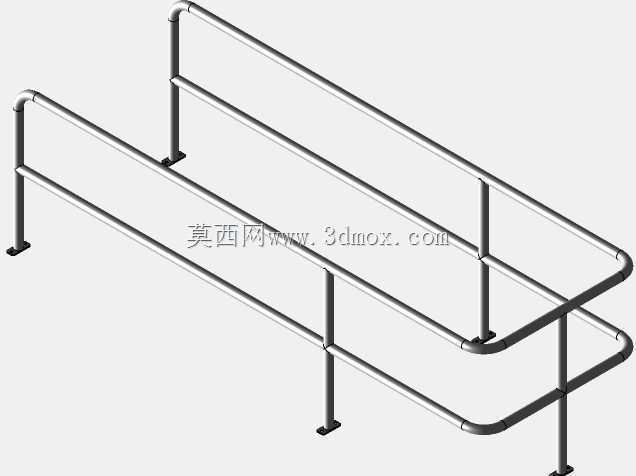

　　从建模的角度说，这类结构的三维建模要重点还原弯管的折弯半径，常规圆管折弯的内弯半径不能小于管材外径的1.5倍，不然折弯位置会出现管材瘪皱、壁厚减薄的问题，实际加工的时候就会出废品；法兰盘的安装孔位要和现场的安装基础孔位对应，建模的时候要预留安装调节余量，避免现场安装的时候孔位对不上。这类扶手看起来结构简单，但是每个尺寸、每个结构细节都对应着实际使用的安全要求，没有多余的装饰结构，所有设计都是为了在工业场景里长期可靠地发挥防护和支撑作用。
