老式有轨电车地板下手动制动装置结构

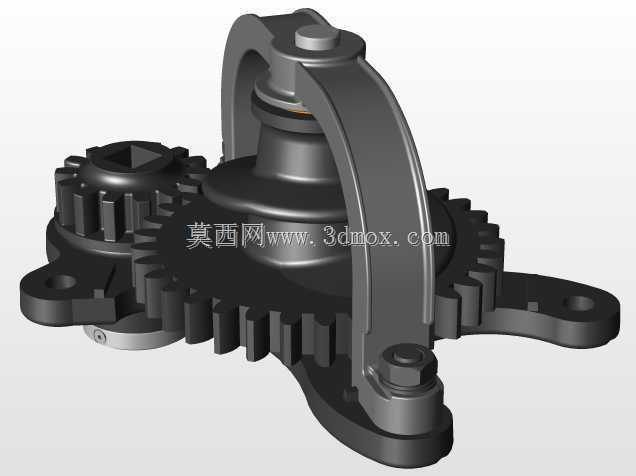

　　在城市老式有轨电车的运维修复项目里，地板下方的手动制动装置是整车驻车安全体系里不可缺失的核心部件，这类装置完全依靠机械结构的刚性传动实现制动力输出，不需要额外的液压或气压辅助，哪怕整车动力回路完全失能，也能靠人力操作完成可靠驻车，适配早期有轨电车纯机械控制的整车架构。从实际装车场景来看，这套手闸整体安装在客室地板下方的车体钢结构预留安装位上，上部操作端通过连杆穿过地板预留的开孔，和客室内的制动手柄连接，下部输出端直接对接转向架上的制动拉杆，整套装置的安装边界完全贴合老式有轨电车地板下的有限舱室空间，不会和走行部的牵引电机、悬挂部件、线缆桥架产生干涉，安装点位的三个固定支脚分别对应车体横梁上的预装螺纹孔，不需要额外做安装位的改制，适配老车修复时的原位换装需求。

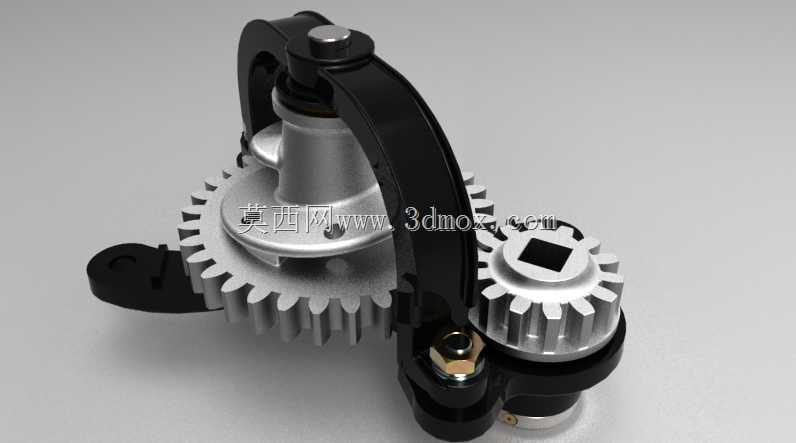

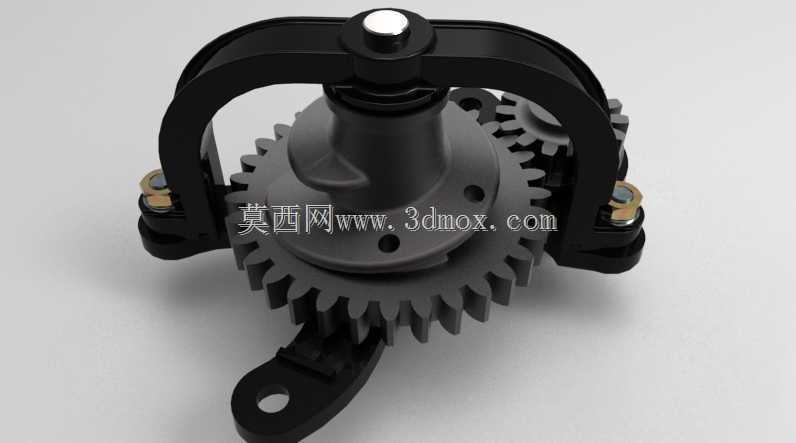

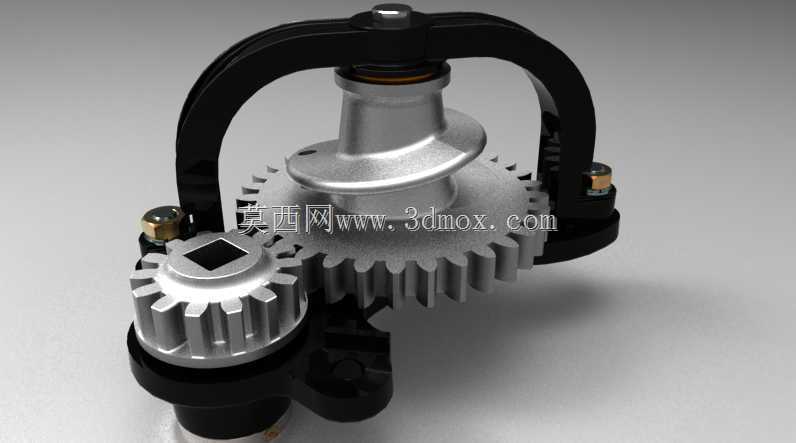

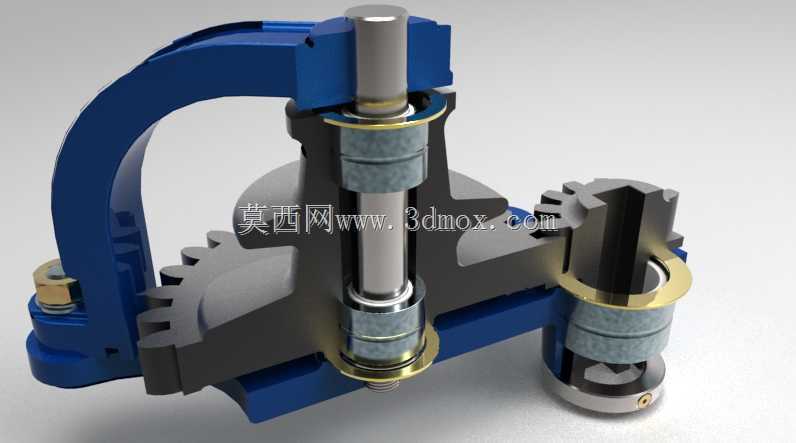

　　从功能特性上看，这套手闸内部集成了扇形齿传动结构和棘爪锁止机构，当操作人员在客室内扳动手柄时，上部的输入轴会带动内部的齿组转动，将人力输入的扭矩放大后传递到下部的输出转轴，拉动制动拉杆带动闸瓦抱紧车轮踏面，实现制动动作；棘爪结构会在手柄扳到对应制动档位时自动卡入齿槽，锁止当前的传动位置，不需要操作人员持续施加保持力，就能维持稳定的制动力，需要解除制动时，只要扳动手柄端部的解锁拨杆，让棘爪脱离齿槽，就能带动传动结构回位，松开闸瓦解除制动。整套结构的传动齿组做了等强度的齿形优化，每个齿的受力面都做了圆弧过渡处理，避免长期承受交变载荷时出现应力集中断齿的问题，齿组和转轴之间采用自润滑衬套配合，不需要频繁加注润滑脂，就能保证长期使用下的传动顺畅，减少老车运维的保养工作量。

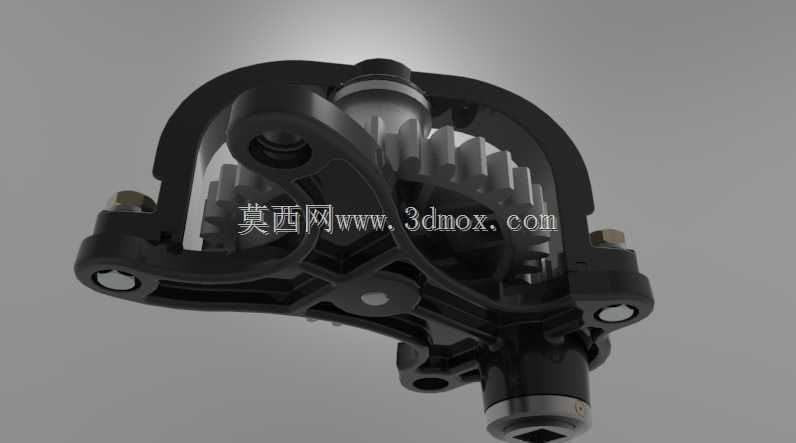

　　从设计思路层面，这套装置完全围绕老有轨电车的实际使用工况做适配，整体外壳采用高强度铸铝材质，在保证结构刚性满足制动力传递要求的前提下，尽可能降低自身重量，避免给车体增加额外的簧下载荷；外壳的轮廓做了多道加强筋布局，对应内部传动部件的受力点位，保证在最大制动力输出时，外壳不会出现形变导致齿组啮合错位；下部的输出转轴处设置了多层防尘密封圈，能阻挡车辆运行时带起的灰尘、砂砾、雨水进入装置内部，避免传动部件出现异常磨损，适配有轨电车在露天线路长期运行的使用环境。装置的操作行程做了精准匹配，手柄从完全放松到最大制动位的转动角度控制在120度以内，符合操作人员的施力习惯，不会出现扳动角度过大导致操作不便的问题，同时传动比经过反复校准，只需要施加不到200牛的握力，就能输出满足整车驻车要求的制动力，哪怕是力气较小的运维人员也能轻松完成制动操作。

　　在实际装车验证的过程中，这套装置的安装公差控制在±1毫米以内，三个固定支脚的位置度完全匹配老车体的原有安装孔位，换装时不需要对车体做任何钻孔、焊接改动，只需要拆除原有老旧手闸，将新装置对位固定后连接上下连杆就能完成安装，大幅缩短老车修复的施工周期。装置的整体外形没有突出的尖锐棱角，所有外部轮廓都做了圆角过渡，避免安装和运维过程中划伤操作人员，同时外壳的下部设置了小型的排尘孔，哪怕有少量灰尘进入壳体内部，也能在车辆运行的振动下从排尘孔自然排出，不会在壳体内堆积影响传动。这套手闸的结构完全采用纯机械刚性连接，没有任何电子元件，可靠性极强，哪怕在极端低温、潮湿的使用环境下，也不会出现功能失效的问题，完全匹配老式有轨电车的线路运行环境，能在整车长期服役过程中稳定提供可靠的驻车制动能力，保障车辆停靠时的安全。
