200升容量车载燃油储存箱体结构

　　在多用途作业车辆、小型动力设备的配套设计中，燃油储存单元的布局合理性直接影响整机的续航表现与空间利用率，这款200升容量的储油箱体，正是针对非道路作业场景、小型工程机具的配套需求开发的结构方案。从实际落地的安装场景来看，这类储油箱体常布置在车辆底盘侧方、动力舱旁的空余空间，或是小型发电机组、移动动力站的机架集成位置，需要兼顾储油容积、安装稳固性、日常加注与维护的操作便利性，同时还要规避作业过程中飞溅的碎石、泥水对箱体的磕碰损伤。

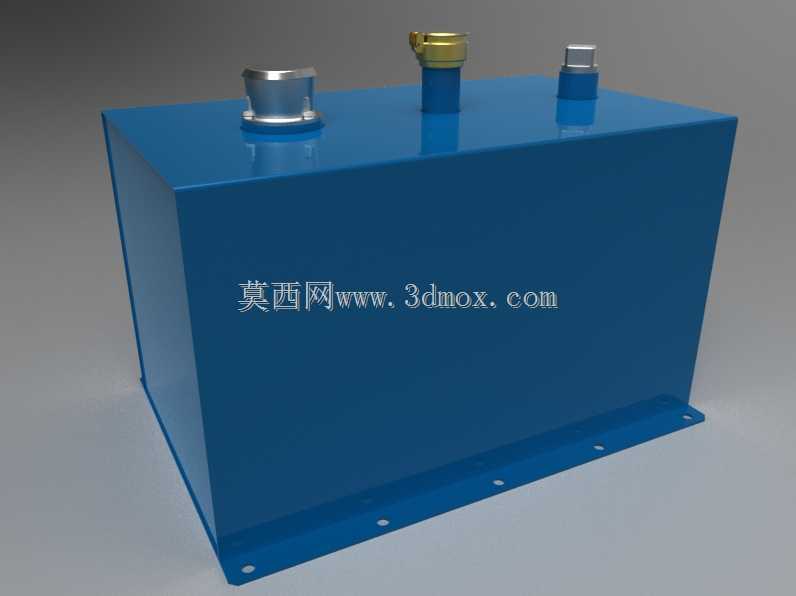

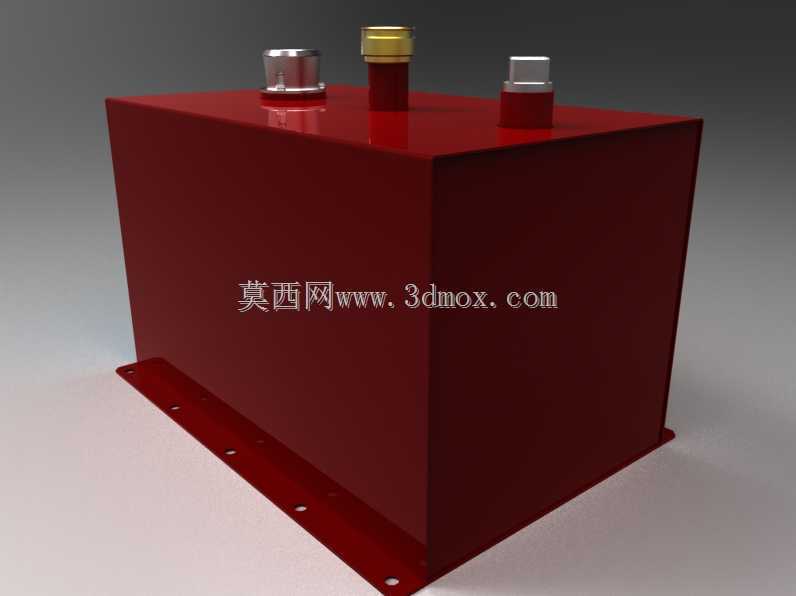

　　设计阶段首先敲定的是长方体主体构型，相较于异形曲面油箱，规则的矩形结构能够最大化利用安装空间，在有限的边界尺寸内做到200升的额定储油容积，同时平直的外壁也更方便贴合安装基座布置，减少安装支架的复杂成型工序。箱体底部延伸出带安装孔的法兰边，孔位按照标准机架的安装间距排布，安装时可以直接通过螺栓将箱体固定在设备机架的预留安装面上，法兰边与箱体主体采用满焊连接，既保证连接强度，也避免长期使用后焊缝处出现渗油隐患，安装孔的位置避开了箱体底部的最低存油区域，防止螺栓紧固时对箱体底板造成形变影响。

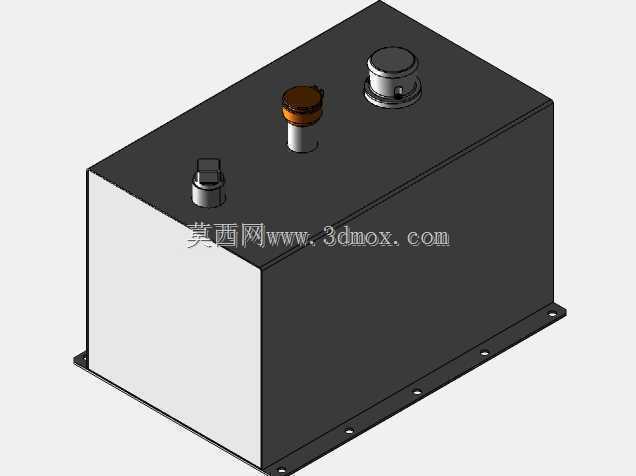

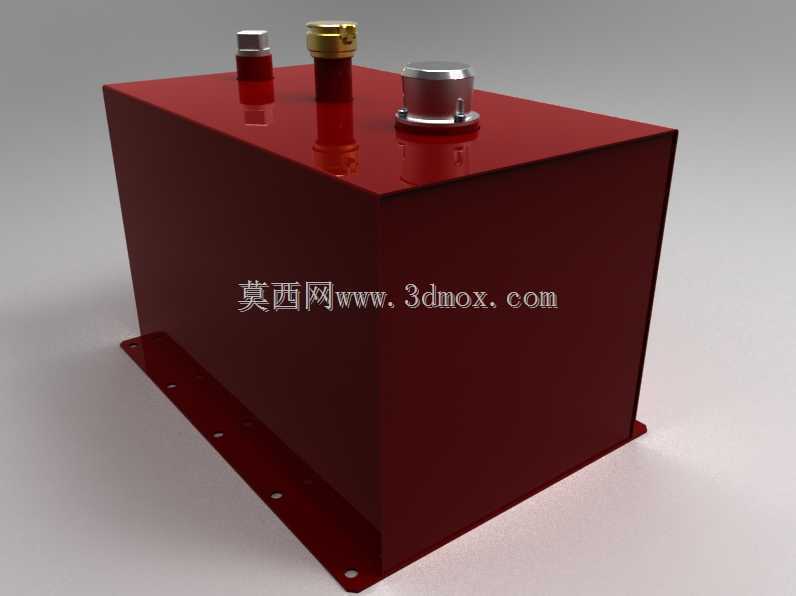

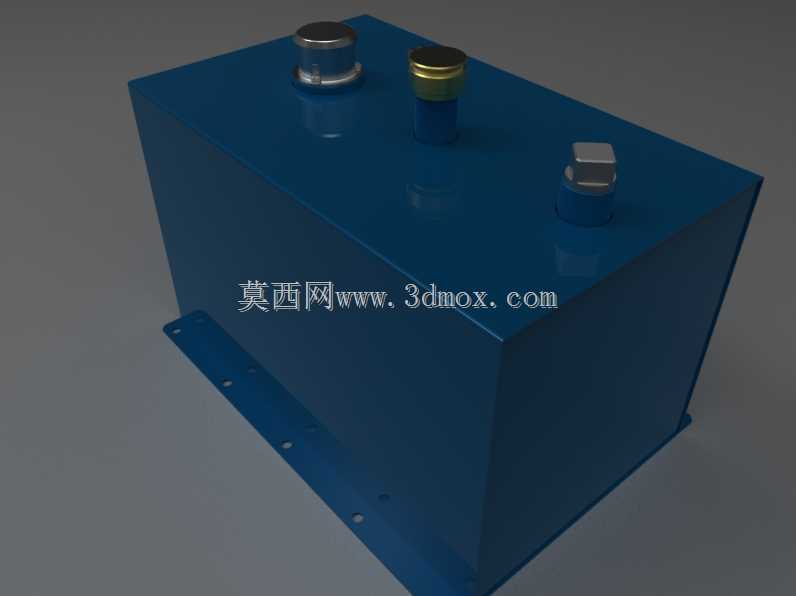

　　箱体顶部的三个接口分别对应不同的功能需求：带密封盖的大口径接口是燃油加注口，口径尺寸满足常规加油枪的插入需求，密封盖采用带锁紧结构的设计，车辆行驶在颠簸路面时不会出现松脱漏油的情况，同时加注口内部预留了安装燃油滤网的台阶结构，可以在加注环节过滤燃油中的杂质，避免杂质进入供油系统造成喷油嘴堵塞；旁边的通气接口用于平衡箱体内部的气压，当燃油持续消耗、箱内形成负压时，通气阀能够自动导通平衡内外气压，保证燃油可以顺畅输送到发动机供油系统，避免出现供油中断的问题；第三个尺寸稍小的接口是燃油输出接口，位置靠近箱体顶部的设计，能够让输出管路始终处于油液上方的气相空间？不对，实际设计中输出接口的吸油管会延伸到箱体底部距离底板10mm左右的位置，保证箱内燃油可以被充分抽吸，减少残余油量，同时接口位置避开加注口的正下方，防止加注时燃油直接冲击吸油口造成气泡混入供油管路。

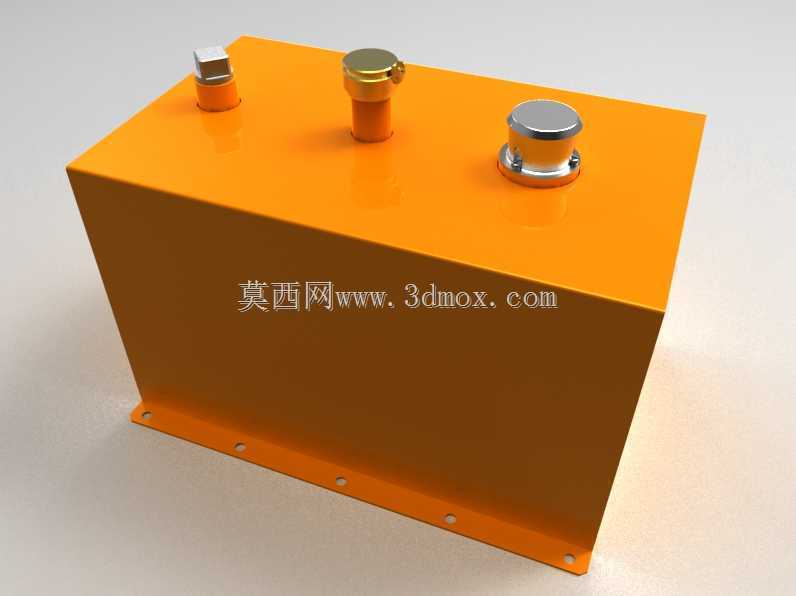

　　箱体的壁厚选择兼顾了轻量化与结构强度，采用冷轧钢板折弯焊接成型，外壁做防锈喷涂处理，橙色的涂装一方面是工程设备的安全警示色，方便日常巡检时快速识别箱体位置、检查是否存在渗油痕迹，另一方面喷涂的防腐层也可以抵御户外作业时的雨水、盐碱侵蚀，延长箱体的使用寿命。箱体的所有焊缝都做了煤油渗漏测试，焊接完成后会对箱体内部做酸洗磷化处理，清除焊接过程中产生的氧化皮与焊渣，避免杂质混入燃油系统。

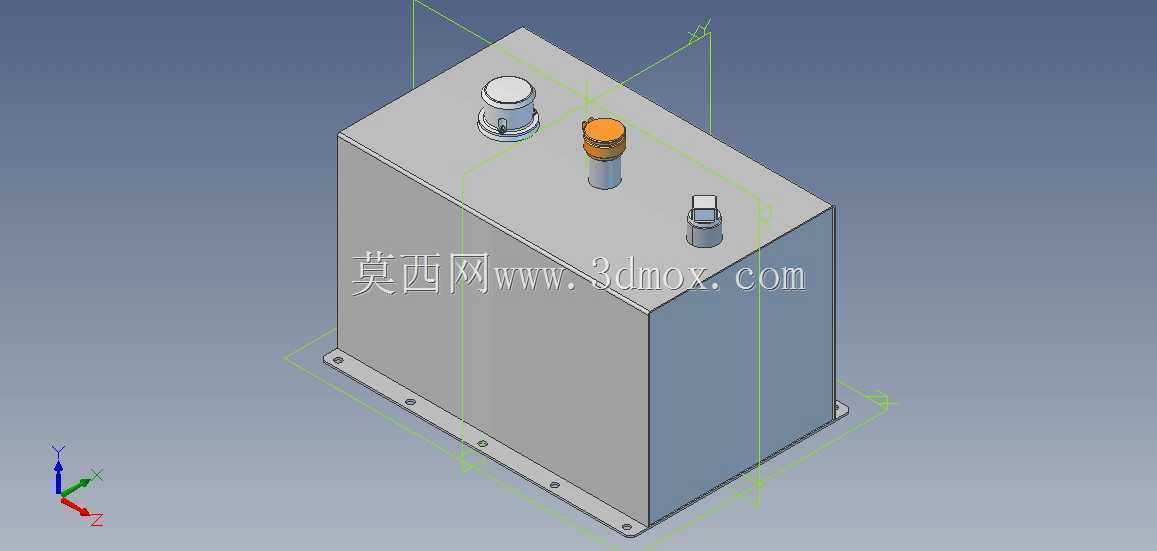

　　从安装边界来看，箱体的整体长宽高比例适配多数小型作业车辆的底盘空余空间，底部法兰边的突出尺寸控制在合理范围，不会超出车辆的整体宽度限制，顶部的三个接口高度统一，预留了足够的管路连接操作空间，日常维护时不需要拆卸箱体就可以完成加注、滤芯更换、通气阀检查等操作。在实际配套选型中，这类储油箱体除了用于柴油、汽油等燃油储存外，也可以作为小型液压设备的液压油箱使用，只需要根据液压系统的需求调整接口尺寸、加装回油滤芯与液位计安装位即可，结构本身的通用性较强。设计时也考虑了油液晃动的问题，箱体内部在高度方向的中间位置焊接了两块防浪板，防浪板上开有过油孔，车辆在颠簸路面行驶、急加速急减速时，防浪板可以大幅降低箱内油液的晃动幅度，减少油液对箱体壁的冲击，同时也能避免油液剧烈晃动产生的气泡混入供油管路，保证发动机供油的稳定性。
