老式有轨电车铸钢轮结构三维建模

　　在城市老有轨电车修复、复古观光有轨电车改造项目中，行走轮系的铸件还原是核心难点之一，这类老式电车车轮多采用铸钢一体成型结构，区别于现代轨道交通的分体式轮对，其轮体、辐条、轮毂为整铸结构，在修复作业中如果直接委托模具厂商开模，往往需要厂商重新测绘建模，不仅会产生额外的建模成本，还容易因为测绘偏差导致轮体与原有车轴、轴箱的安装匹配度不足，出现运行异响、轮缘偏磨等问题。

　　这款铸钢车轮的建模完全围绕老式有轨电车的实际运行工况展开，首先从安装边界来看，轮毂内孔的尺寸公差严格匹配原有车轴的过盈配合要求，轮毂端面的止口结构与轴箱端盖的定位尺寸完全对齐，避免安装后出现轮体轴向窜动；轮缘的高度、厚度以及踏面的锥度完全沿用老式电车的轨道适配参数，能够匹配现存的老式槽型轨轨型，不需要对既有轨道做打磨调整，可直接适配城市留存的老有轨电车轨道遗存，也能满足观光线路新建槽型轨的走行要求。

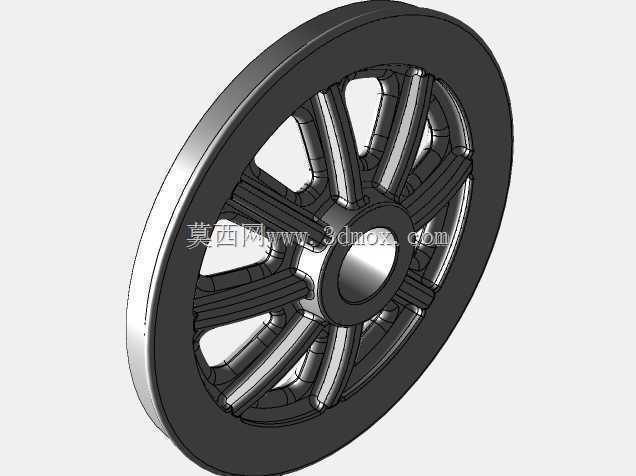

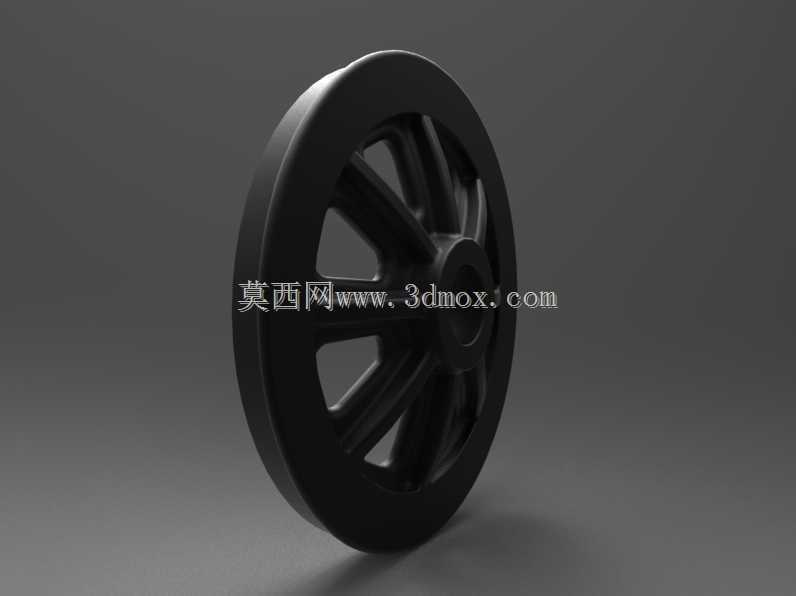

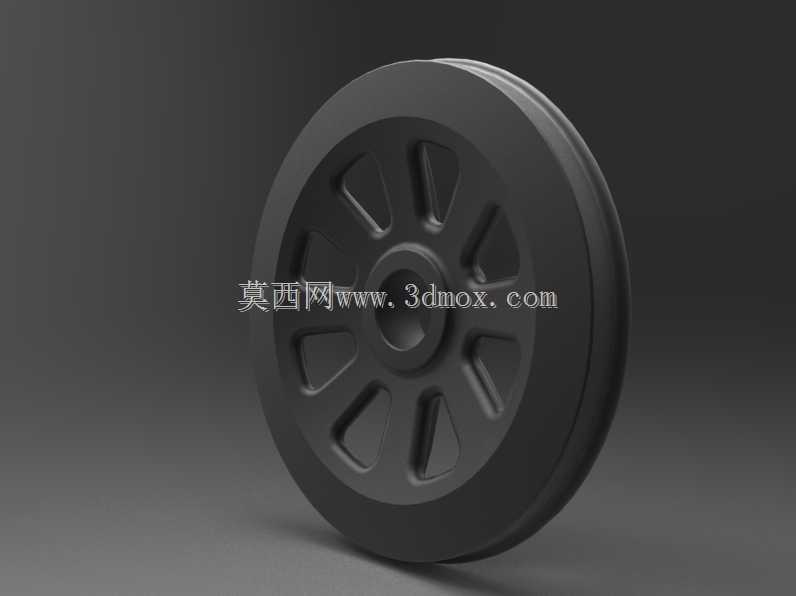

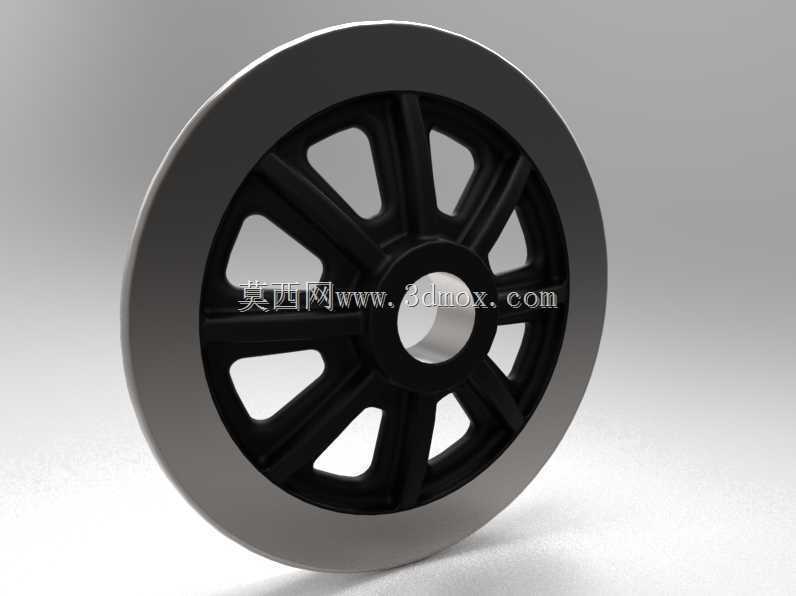

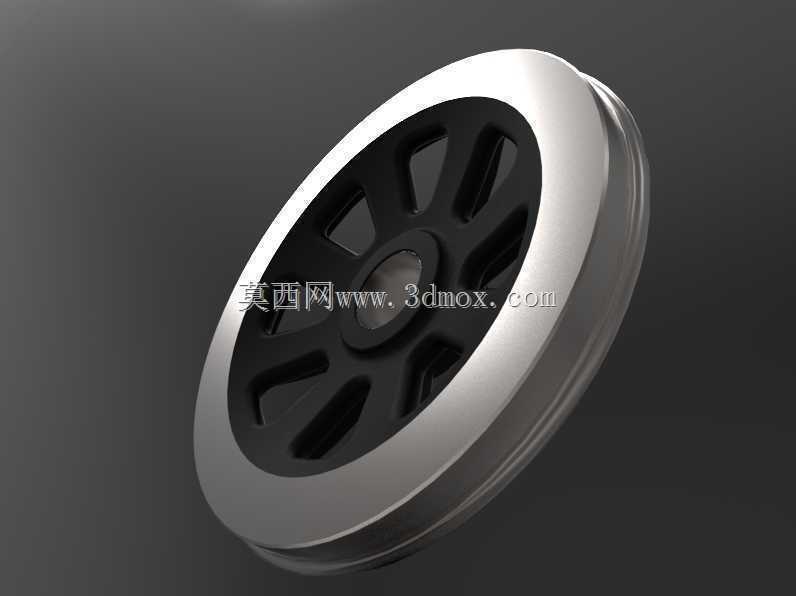

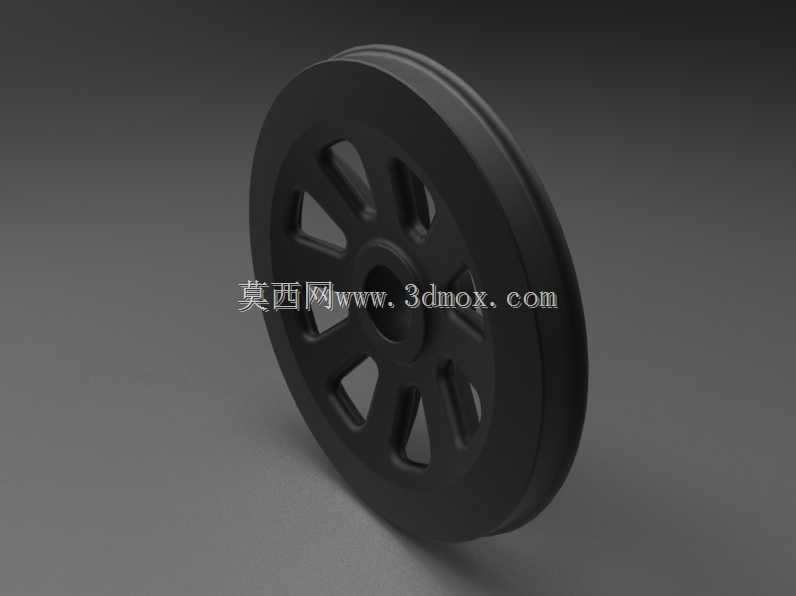

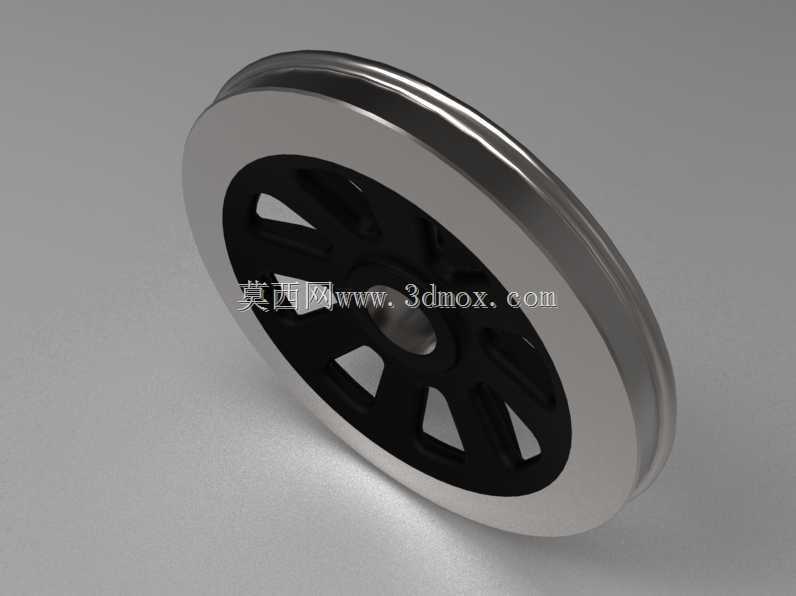

　　从结构设计思路上，这款车轮采用八根辐条的承力结构，辐条的截面为变厚度设计，靠近轮毂位置的截面厚度更大，向轮缘方向逐渐平滑过渡，这种结构一方面可以降低整轮的铸造重量，减少簧下质量，降低电车运行时对轨道的冲击，另一方面整铸的辐条结构可以均匀分散车辆满载时的垂向载荷，以及过弯道时的横向侧向力，避免轮体在长期交变载荷下出现辐条根部的应力集中开裂。轮体的踏面做了轻微的弧度处理，和轨道接触的位置预留了均匀的磨损余量，在长期运行后可以通过镟修恢复踏面轮廓，延长车轮的整体使用寿命。

　　建模过程中充分考虑了铸钢件的工艺特性，所有转角位置都做了符合铸造要求的圆角过渡，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，辐条与轮毂、轮辋的连接位置没有尖锐棱角，既方便铸造时的钢水充型，也能减少后续机加工的余量。轮辋的外侧厚度均匀，内侧预留了安装防尘盖板的卡槽结构，能够匹配老式电车的轴箱密封结构，防止运行中轨道上的沙尘、雨水进入轴箱轴承，延长轴承的维护周期。

　　在实际应用场景中，这类整铸车轮不仅可用于老有轨电车的文物修复项目，也可用于景区、文旅街区新建的复古观光有轨电车，其整铸结构的维护成本远低于分体式轮对，不需要定期检查轮芯与轮箍的连接紧固状态，适合低速、大编组、高频次运行的观光线路。建模时对轮体的各个安装尺寸做了参数化关联，调整轮毂孔径、轮径参数时可以快速生成适配不同车型的轮体模型，不需要重新绘制整体结构，能够大幅缩短同系列车轮的设计周期。

　　从载荷传递路径来看，车辆的垂向载荷通过轴箱传递到轮毂，再通过八根辐条均匀分散到整个轮辋，最终通过踏面传递到轨道上，辐条的排布角度经过受力优化，在车辆启动、制动时的扭矩传递过程中，每根辐条承受的载荷差值控制在合理范围内，不会出现单根辐条过载的情况。轮缘的内侧轮廓做了平滑过渡，过弯道时轮缘与轨道侧面的接触为面接触而非线接触，能够降低轮缘的磨损速度，减少运行时的轮轨噪音，提升乘坐的舒适度。
