老式缆车承载底架修复结构设计

　　该结构为老式地面轨道缆车的承载底架修复件，主要应用于山地景区、矿区地面轨道式客运/货运缆车系统，作为整个缆车舱体的核心承载基体，承担上部舱体、乘员或载物的全部静动载荷，同时传递走行轮与轨道之间的支撑、导向作用力，是缆车行走机构与上部舱体连接的核心受力构件。

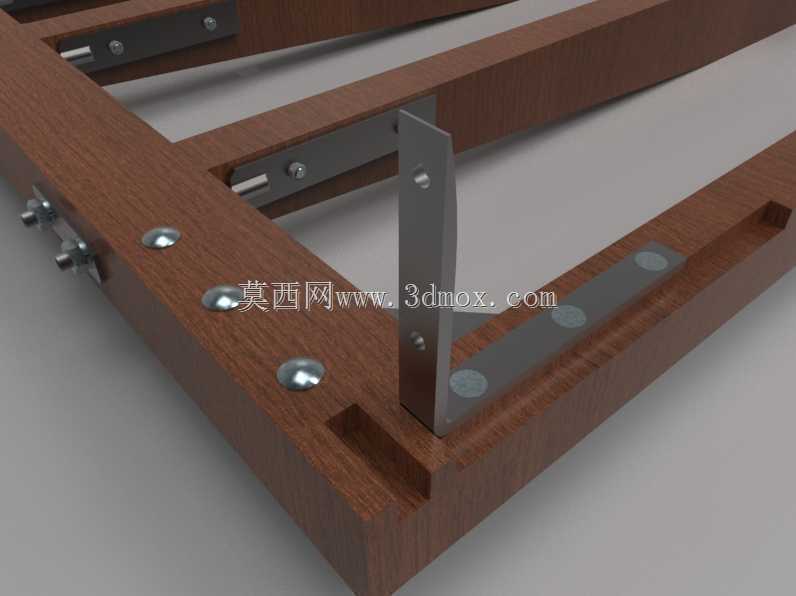

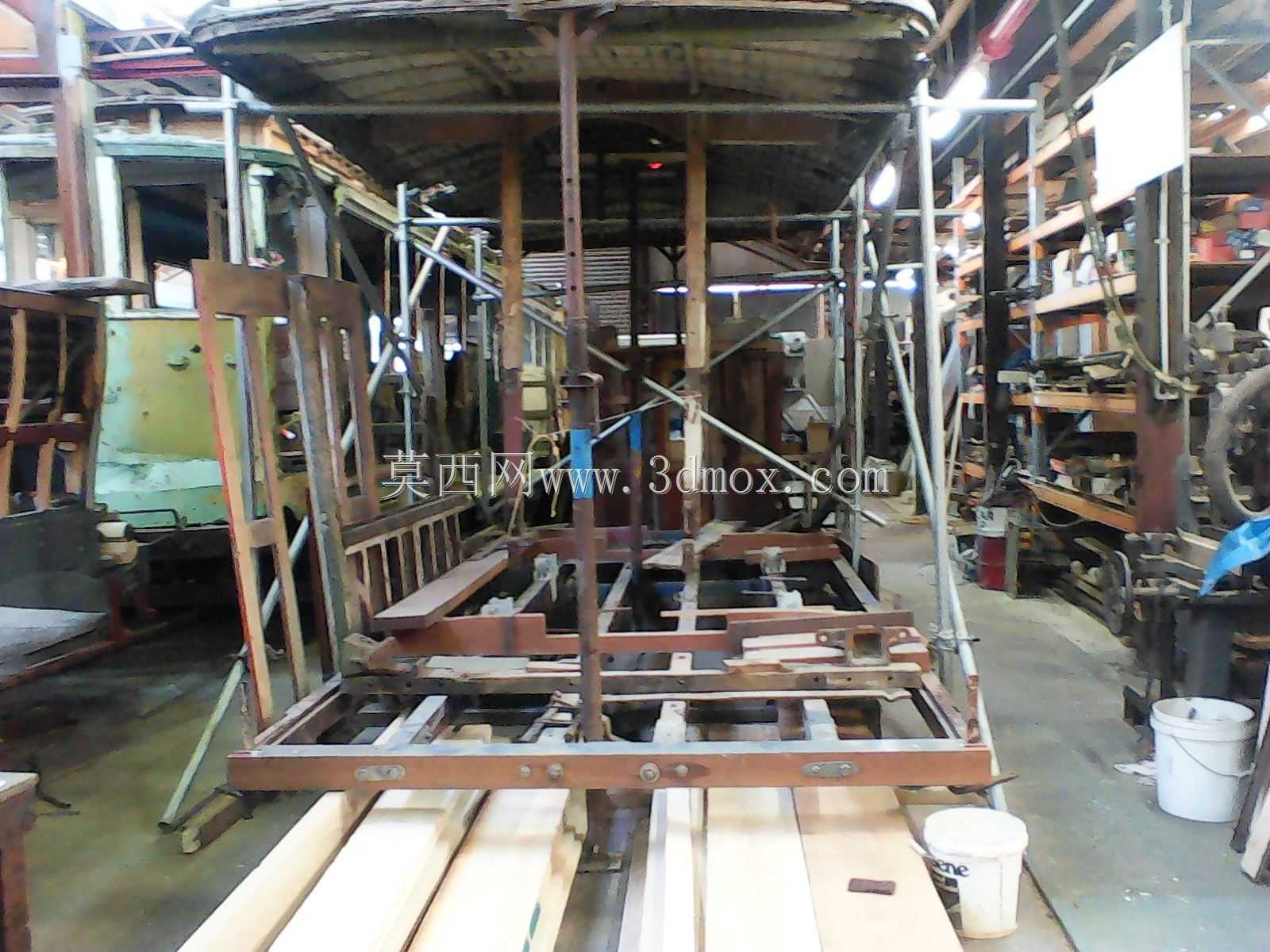

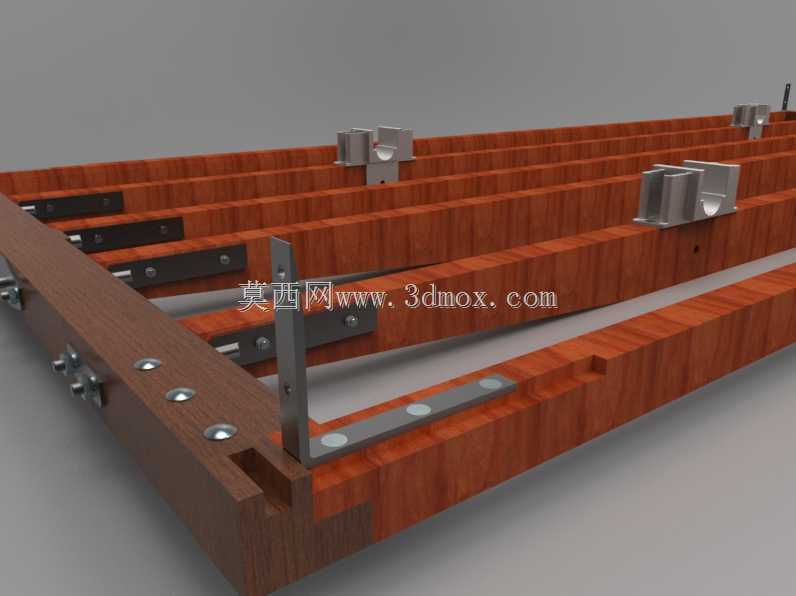

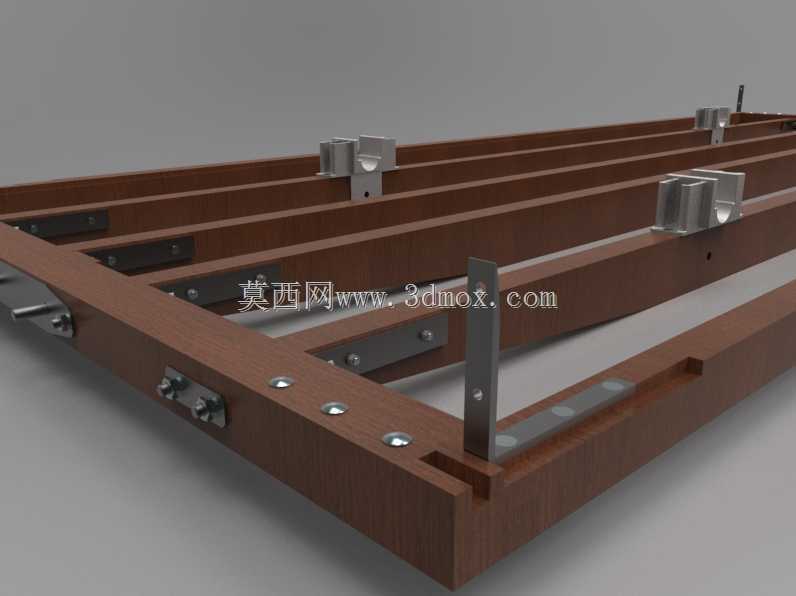

　　从实际使用场景来看，这类早期投用的地面缆车多采用木质底座搭配型钢加强的结构，经过常年户外潮湿环境、交变载荷作用，木质构件易出现腐朽、开裂，型钢连接部位易出现锈蚀、螺栓松动，直接影响缆车运行安全，修复时需要在保留原有安装接口尺寸的前提下，替换失效的承载构件，保证与原有走行轮组、上部舱体的安装位完全匹配，避免对原有缆车系统其他部件做大规模改动，降低修复成本与施工周期。

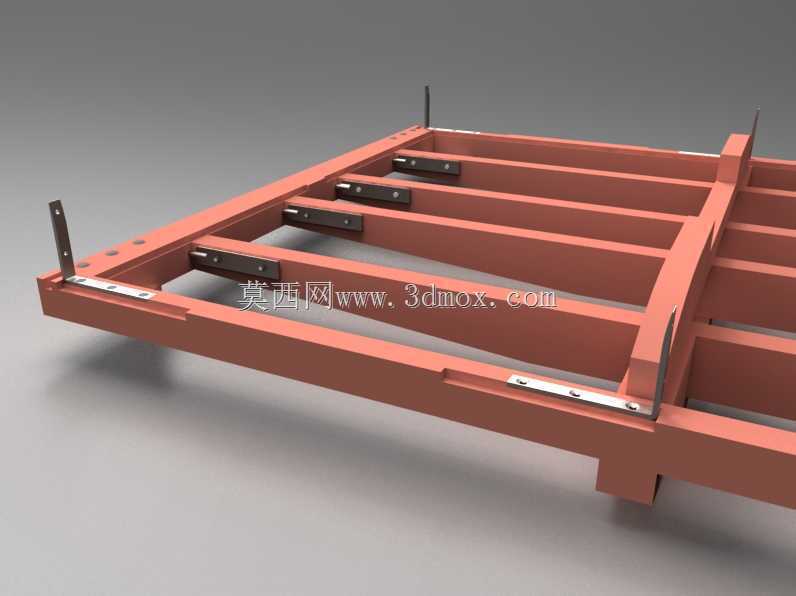

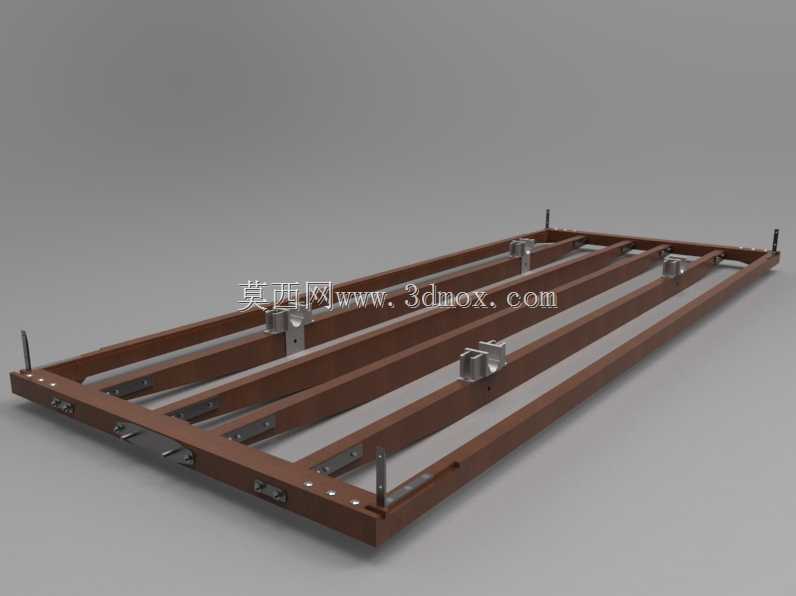

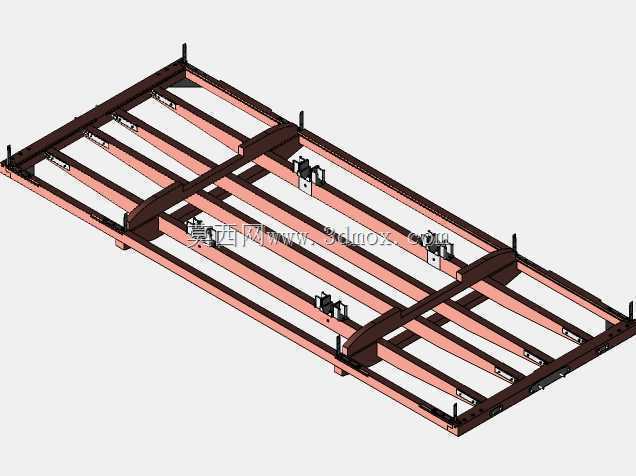

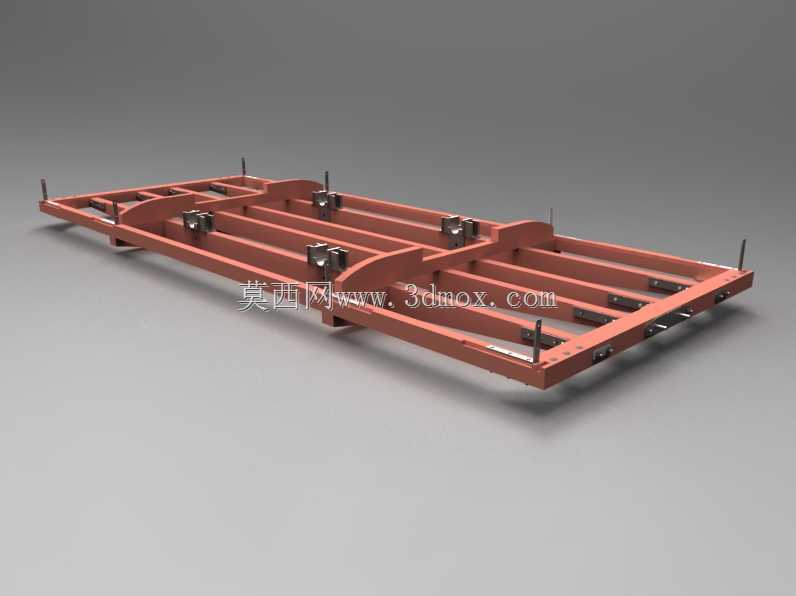

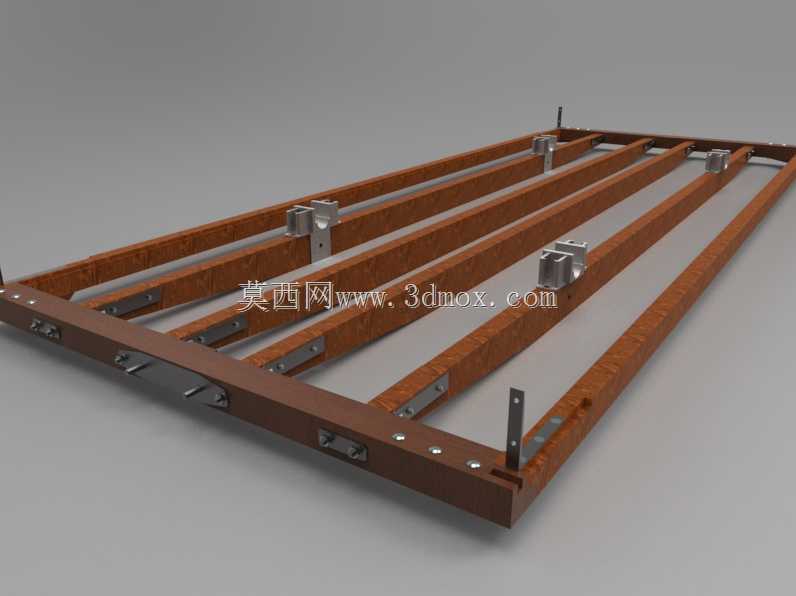

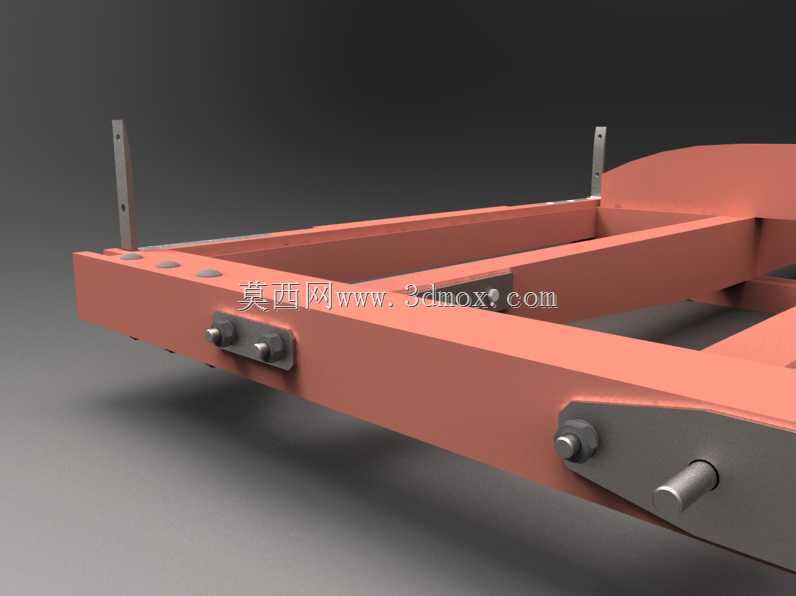

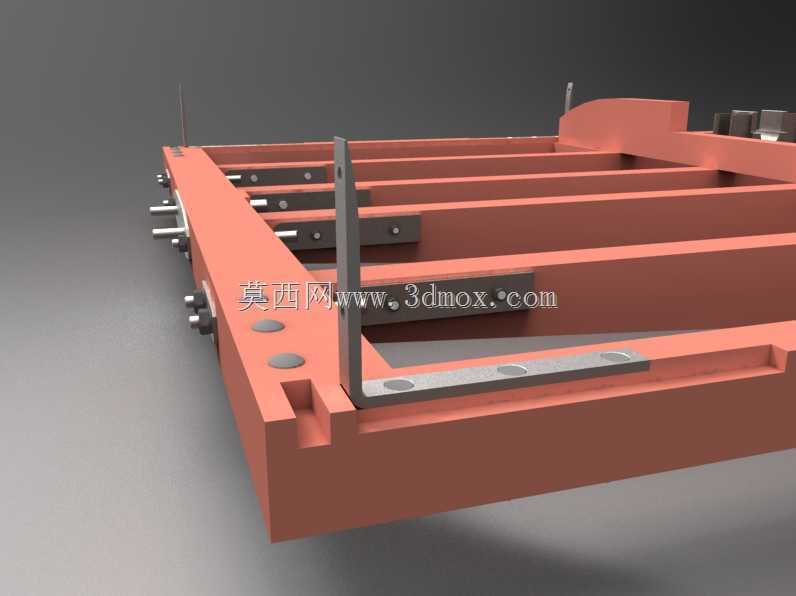

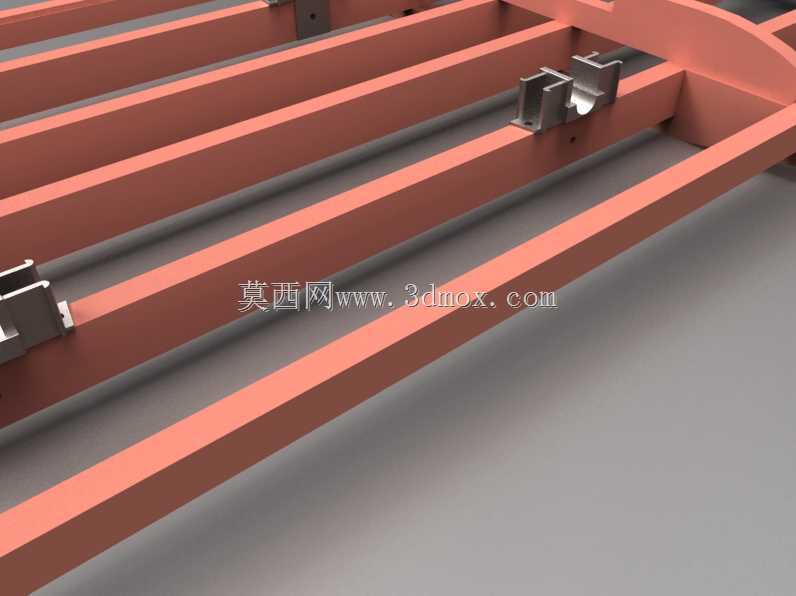

　　该底架采用纵梁为主承力构件、横梁横向连接的框架式结构，主纵梁采用变截面的型钢弯折成型，沿缆车运行方向通长布置，承担主要的纵向弯曲载荷；多根等间距布置的横梁垂直于纵梁焊接固定，一方面保证框架的整体抗扭刚度，避免底架在弯道通过时出现过大的扭转变形，另一方面为上部舱体的地板、侧墙安装提供固定点位。走行轮组的安装座直接焊接在纵梁外侧对应位置，每个安装座预留螺栓孔位，可直接适配原有缆车的走行轮组件，保证轮距、轴距与原有轨道完全匹配，无需重新调整轨道参数。

　　设计过程中首先需要复刻原有底架的安装边界：整体长度匹配原有缆车舱体的底部尺寸，宽度与轨道内侧间距、走行轮的安装跨距保持一致，所有连接孔位的中心距偏差控制在0.5mm以内，保证修复后的底架可直接替换原有失效底座，无需现场二次配钻加工。结构受力层面，纵梁的截面高度根据缆车额定承载重量做匹配设计，在乘员集中载荷作用下，纵梁的最大挠度控制在跨度的1/1000以内，避免运行过程中出现底架下挠导致轮组卡轨、舱体倾斜的问题；横梁的布置间距参考上部地板的承载要求，保证人员站立或货物堆放时，地板不会出现局部塌陷。

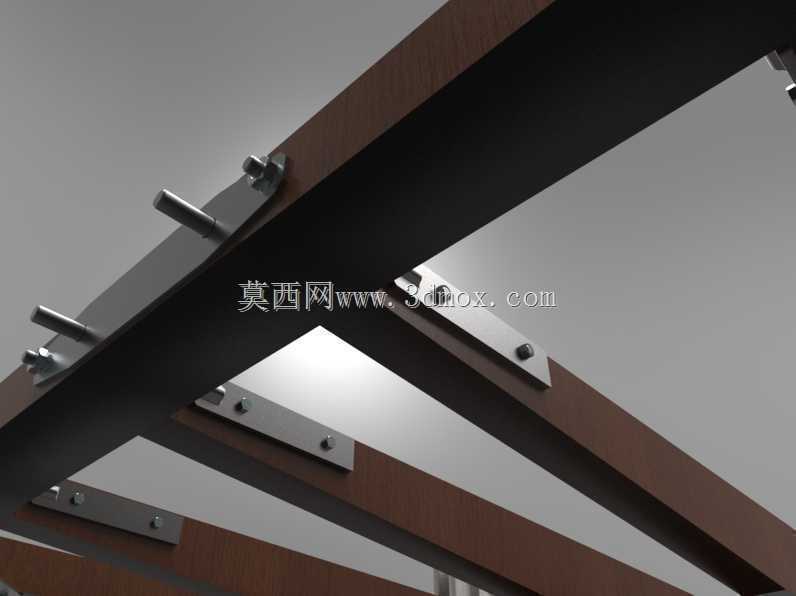

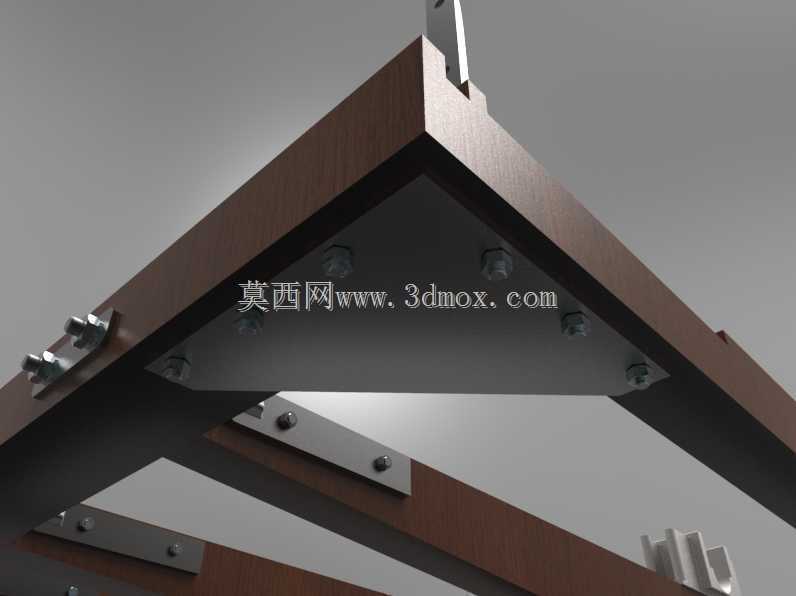

　　连接细节上，所有型钢拼接位置采用满焊工艺，焊后做打磨除锈与防腐涂装处理，适应户外高湿度、温差大的使用环境；轮组安装座位置额外加焊加强筋板，分散轮组传递的集中载荷，避免长期运行后安装座出现焊缝开裂、变形的问题。底架两端设置有与缆车牵引机构连接的挂点，挂点位置做局部加厚处理，保证牵引拉力可均匀传递到整个框架结构上，避免局部应力集中导致挂点断裂。

　　从安装适配角度，该底架的上部安装面保持平面度公差在2mm以内，可直接铺设木质或金属地板，侧围安装孔位与原有舱体的立柱位置一一对应，现场安装时仅需完成轮组固定、牵引挂点连接、上部舱体紧固三个步骤即可完成修复作业，大幅缩短缆车停运的时间，降低对景区或矿区运营的影响。结构设计时充分考虑了老式缆车的维护需求，所有易锈蚀的外露部位均预留了防腐维护的操作空间，日常巡检时可直接检查所有焊缝、连接螺栓的状态，无需拆解上部舱体即可完成紧固件紧固、局部补漆等维护作业。
