小型木工设备安装支撑机台结构

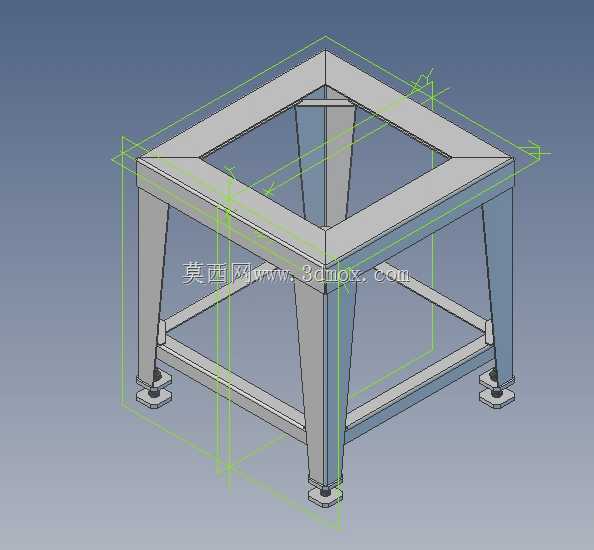

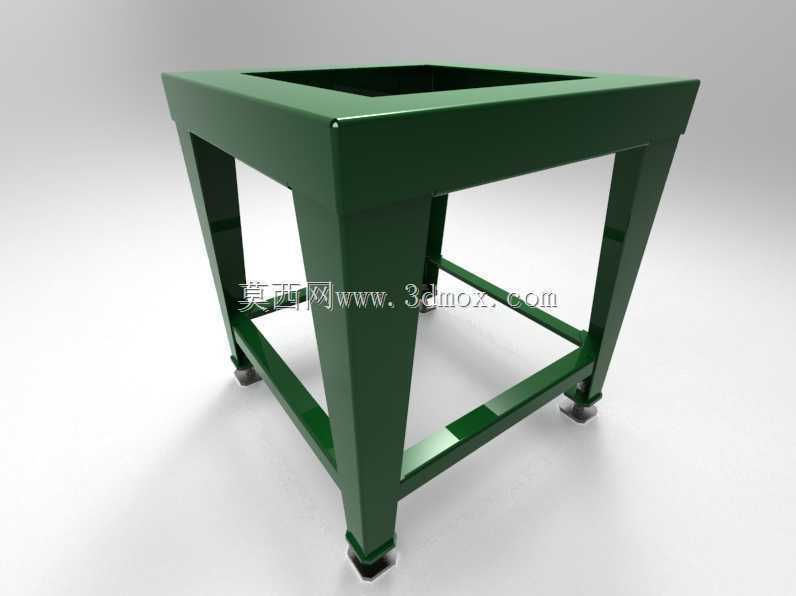

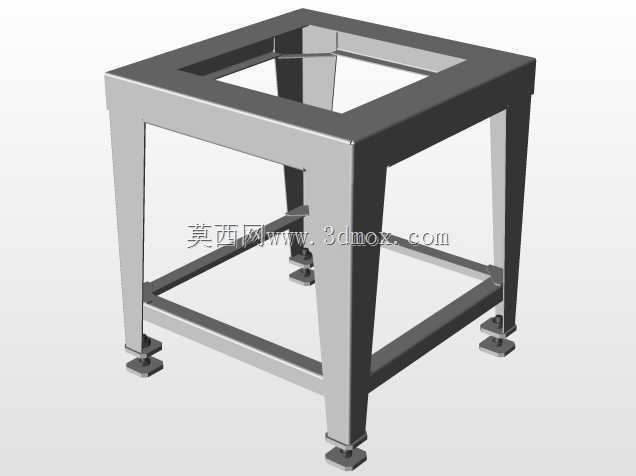

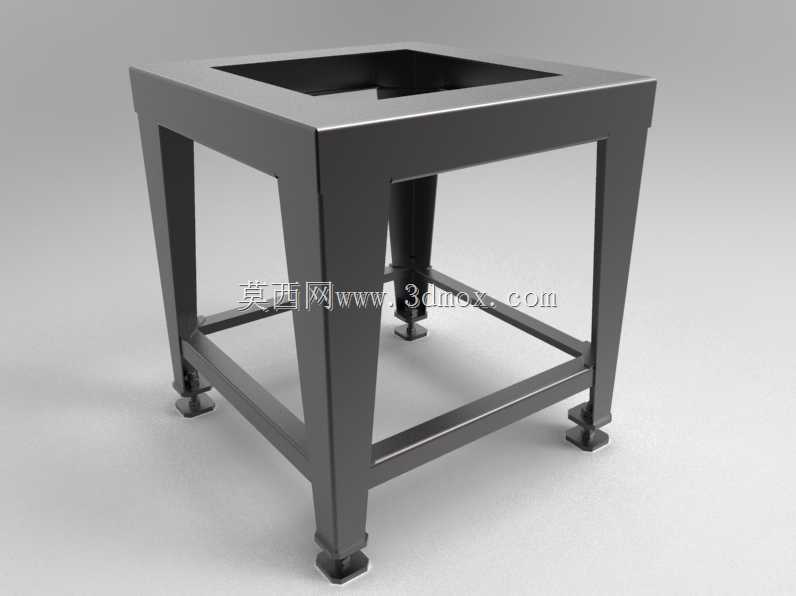

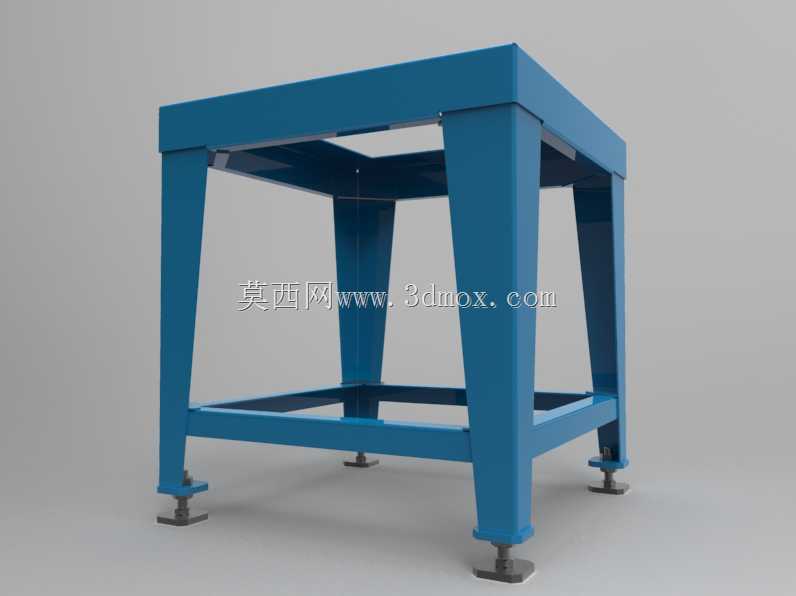

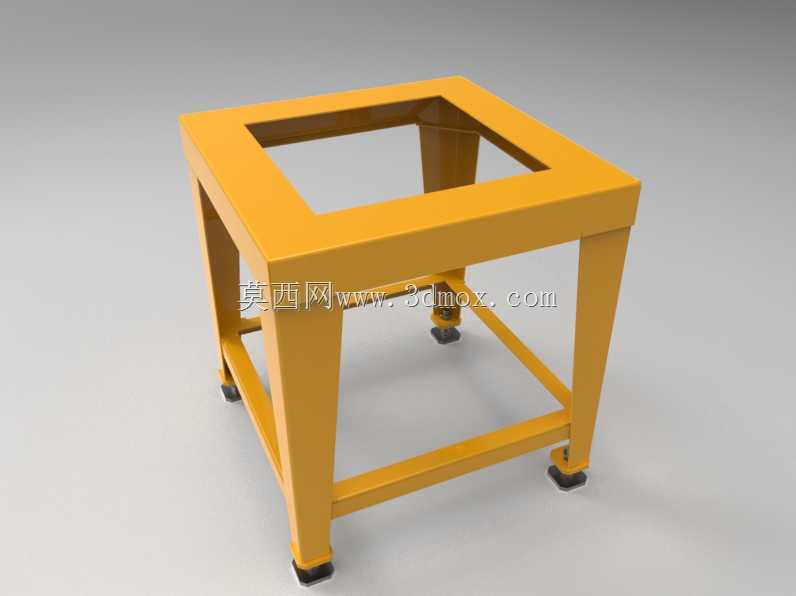

　　在小型木工加工车间的工位布局中，这类支撑机台是单台小型木工设备安装的核心承载基础，日常会被布置在开料、封边、小型铣削等独立工位上，直接承载对应加工设备的全部重量，同时抵消设备运行过程中产生的小幅振动，避免加工精度受机架晃动影响。从结构设计逻辑来看，整体采用方管型材焊接成型，顶部预留方形中空安装位，这个尺寸边界是根据市面主流小型台式木工设备的底座安装孔位范围做的适配，安装时设备底座直接落在顶部框架的支撑面上，中空区域既可以预留设备底部排屑、走线的空间，也能减少整体机架的自重，降低材料成本。四条支腿采用向外微张的倾斜设计，相比垂直支腿结构，这种设计能大幅提升机架的抗侧倾能力，毕竟木工设备作业时会存在一定的水平方向切削反力，

　　外张支腿的支撑跨距更大，重心稳定性更好，即使操作人员在工位旁推送木料产生侧向推力，机台也不会出现晃动感。支腿底部配置的可调橡胶脚座，是这类工业机台的标准配置，一方面橡胶材质可以起到隔振作用，阻断设备运行振动向地面传递，避免车间内多台设备运行时产生共振传导，另一方面可调结构可以适应车间地面不平整的情况，安装时通过调整四个脚座的伸出高度，就能快速把机台顶面调至水平状态，不需要额外垫塞垫片，大幅缩短设备安装调试的周期。支腿中部设置的横向连接方管，属于结构加强构件，焊接完成后可以把四条支腿连接成一个整体框架，避免支腿长期受力后出现外张变形，同时这个横向框架的高度也经过考量，距离地面预留足够的空间，既不会影响车间地面清洁时的清扫操作，

　　也不会因为位置过低磕碰操作人员的脚面。从安装边界来看，这类机台的整体高度匹配小型木工设备的操作 ergonomics 要求，操作人员站立作业时，设备工作台面的高度刚好在手肘自然下垂的操作区间，长时间作业不容易产生疲劳。顶部安装面的平面度在焊接后会做校平处理，保证设备安装后底座不会出现悬空点，避免设备运行时因为安装面不平产生额外的振动噪音。整体框架的焊接工艺采用满焊处理，焊后会做应力释放，避免长期使用后焊接位置出现开裂变形，表面做喷塑处理，适配木工车间的多尘环境，日常清理木屑时只需要用压缩空气吹扫或者抹布擦拭即可，表面涂层不容易被木屑刮花，也能起到防锈作用。在实际选型应用中，这类机台不需要额外做地基固定，直接放置在硬化地面上即可，

　　移动工位时只需要通过叉车或者手动液压车就能整体转运，适合小型木工车间灵活调整工位布局的需求，相比固定式的水泥浇筑台座，这种装配式焊接机台的部署灵活性更高，后期如果更换同安装尺寸的其他小型木工设备，也可以直接复用该机台，不需要重新制作支撑结构。设计时也充分考虑了承重冗余，框架所用方管的壁厚选型按照设备额定重量的1.5倍做安全系数校核，即使设备加工时产生额外的动载荷，也完全在框架的承重范围内，不会出现结构变形的问题。
