带安装底座侧装式导向滚轮结构设计

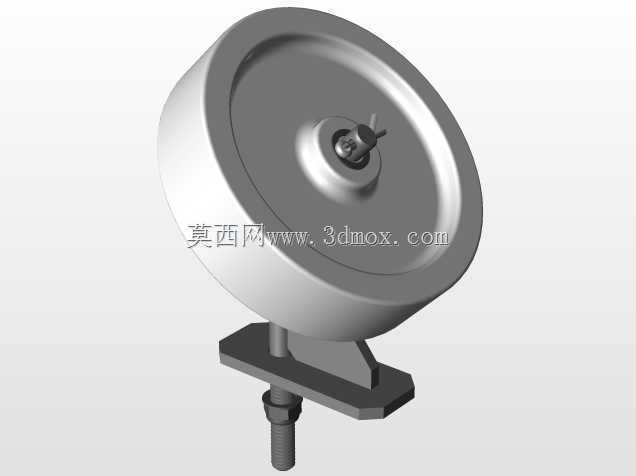

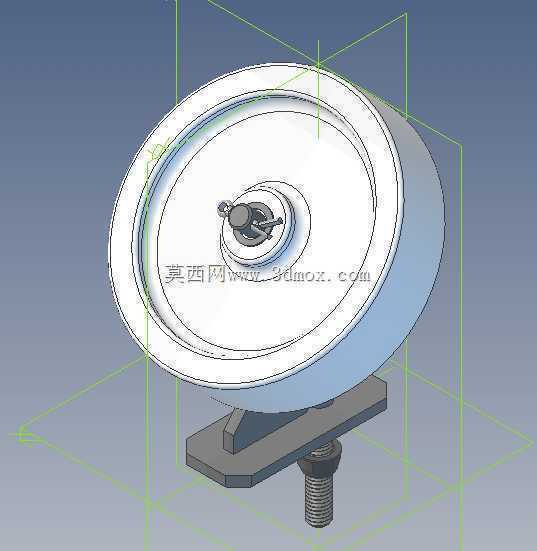

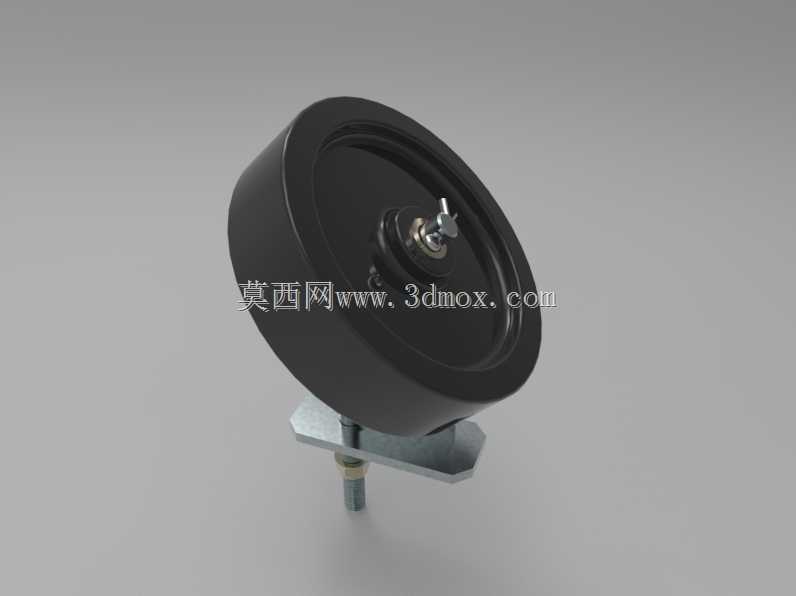

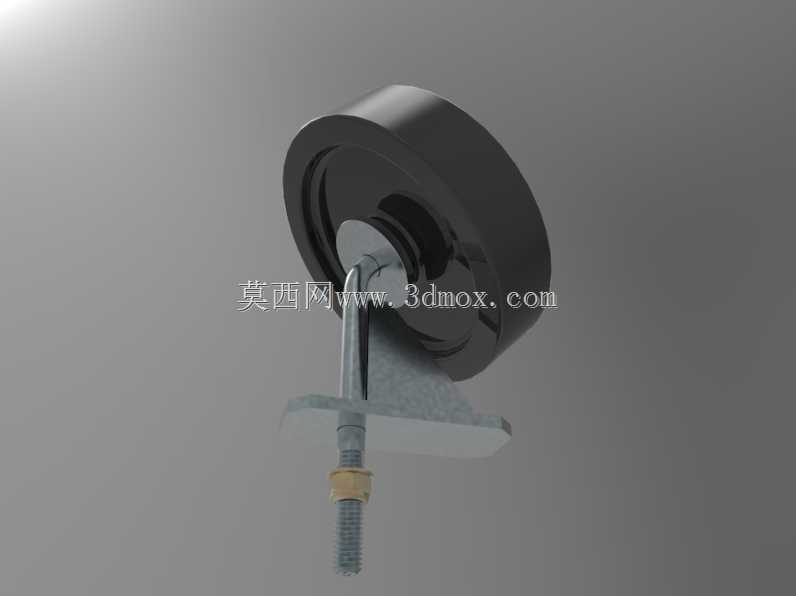

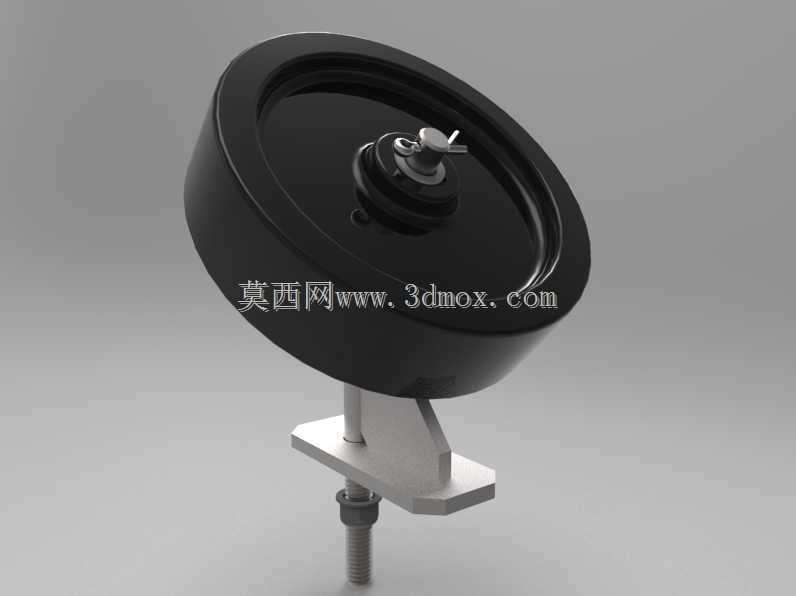

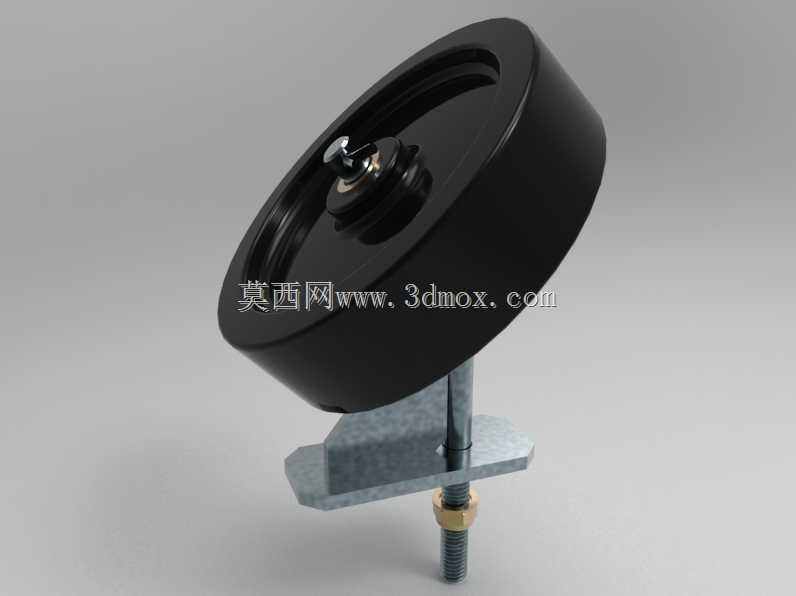

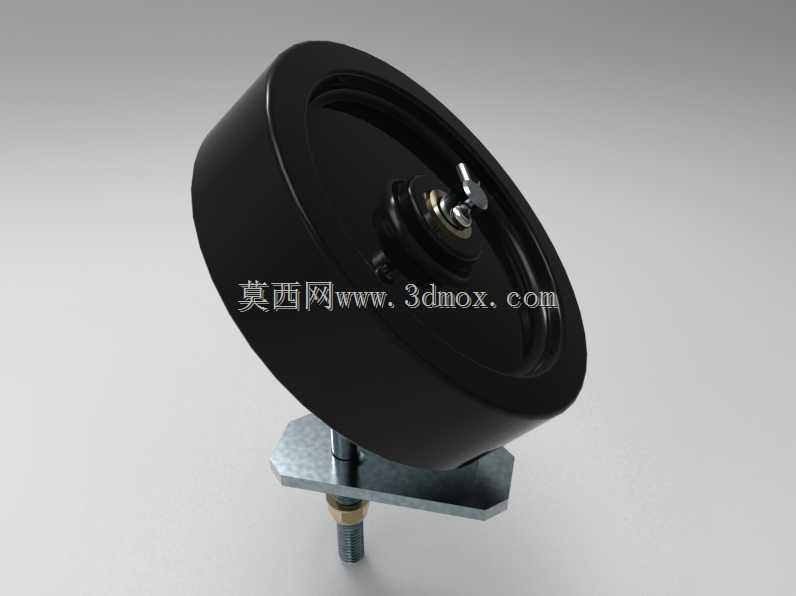

　　这款导向滚轮结构，常被应用在各类连续输送设备的侧边限位工位，比如包装生产线的料道侧边、物流分拣线的弯道导向段、板材加工设备的进料对中机构里，主要作用是给移动中的工件或者输送载体提供侧向的滚动支撑，避免工件运行过程中出现偏斜、卡滞，同时把滑动摩擦转化为滚动摩擦，大幅降低工件侧边的磨损，也减少设备运行的阻力。从结构组成来看，整个部件分为滚轮本体、中心转轴、安装底座三个核心部分，滚轮外缘采用了带微弧的轮面设计，这种轮型在接触工件侧边时，不会因为工件存在小幅的上下窜动就出现卡边问题，相比平轮面的导向轮，对工件位置波动的容忍度更高，适配更多变的工况。滚轮内部集成了转动副结构，转动过程中径向跳动量控制在极小范围内，高速运行时不会出现明显的振动，

　　能够适配线速度较高的输送场景。安装底座采用了带螺栓杆的侧装结构，底座的贴合面做了铣平处理，安装时可以直接贴在设备机架的安装立面上，通过下方的螺纹段配合锁紧螺母就能完成固定，不需要额外设计复杂的安装支架，对于设备集成商来说，能够大幅减少现场安装的加工工作量。在设计思路上，这款导辊优先考虑了安装的便捷性和运行的可靠性，滚轮的轮体采用了等壁厚的回转结构，转动过程中动平衡表现优异，不会因为长期运行出现偏心磨损的问题；中心转轴和底座之间做了防转设计，滚轮转动时转轴不会跟转，避免了安装螺栓松动的隐患。从安装边界来看，整个部件的安装投影范围紧凑，底座的安装面尺寸适配常见的铝型材机架安装槽位，下方的螺纹段长度预留了足够的调节余量，

　　可以根据设备机架的壁厚调整锁紧位置，不需要额外加工适配的衬套。滚轮的外径尺寸经过优化，既保证了足够的导向接触高度，又不会因为轮径过大占用过多的设备侧边空间，在空间紧凑的设备内部也能完成布置。在实际选型使用时，这款导辊可以根据输送工件的重量调整布置间距，较重的工件可以缩小导辊的安装间距，提升侧向支撑的刚度，较轻的工件则可以适当拉大间距，降低设备的配件成本。轮体的转动阻力经过调校，即使是较轻的薄壁工件接触到导辊时，也能顺畅带动滚轮转动，不会因为阻力过大刮伤工件表面。不同于常见的中心轴两端固定的导辊结构，这款侧装式导辊只需要单侧固定，在设备的悬臂位置、料道的侧边翻边位置都能安装，适用的安装场景更广。在长期运行的维护方面，

　　整个转动结构做了密封设计，车间内的粉尘、少量的切削液飞溅都不会进入转动副内部，不需要频繁加注润滑脂，维护工作量远低于开放式的导向轮结构。轮体的材料选用兼顾了耐磨性和韧性，接触金属工件、塑料工件、纸质包装件都不会出现压痕或者刮伤，适配多行业的生产设备使用。在三维建模过程中，整个结构的所有配合面都做了公差匹配设计，转动副的配合间隙控制在合理范围，既保证转动灵活，又不会出现明显的窜动，安装底座的所有安装尺寸都符合通用五金配件的安装规范，可以直接替换同规格的现有导辊产品，不需要修改原有设备的安装结构。
