沉淀池清淤作业用拖船驱动绞车结构

　　在市政水处理、工矿企业沉淀池运维场景中，池底积泥的清理作业长期存在作业空间受限、牵引载荷波动大、设备需长期耐受高湿腐蚀环境的痛点，这款拖船驱动绞车正是针对这类工况定向开发的专用牵引执行机构，核心作用是为清塘挖泥船提供沿沉淀池池长方向的稳定拖行动力，替代传统人工拉缆、临时卷扬搭设的作业模式，解决常规通用绞车在狭长池体场景下安装适配性差、导向精度不足的问题。

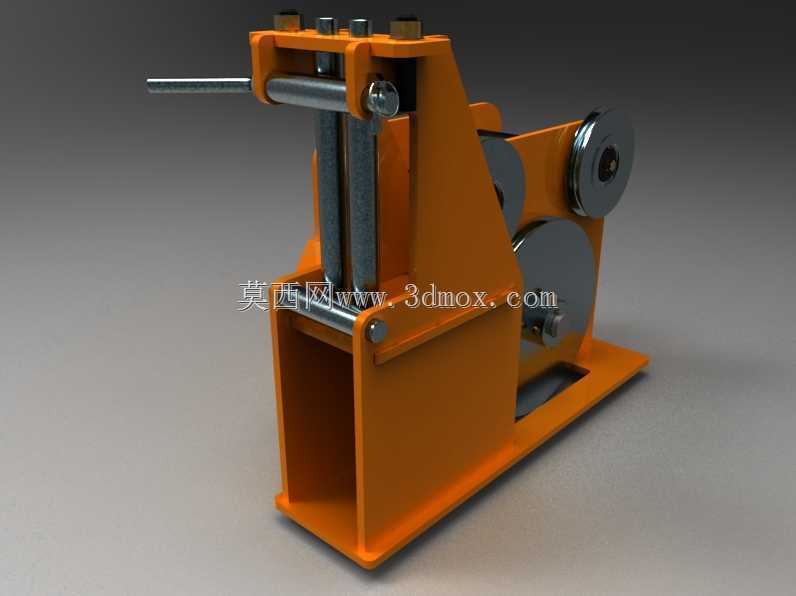

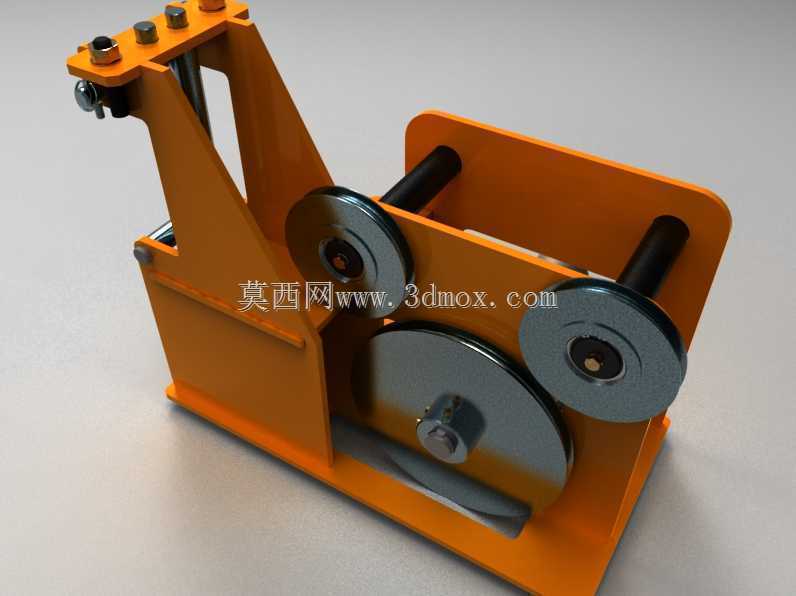

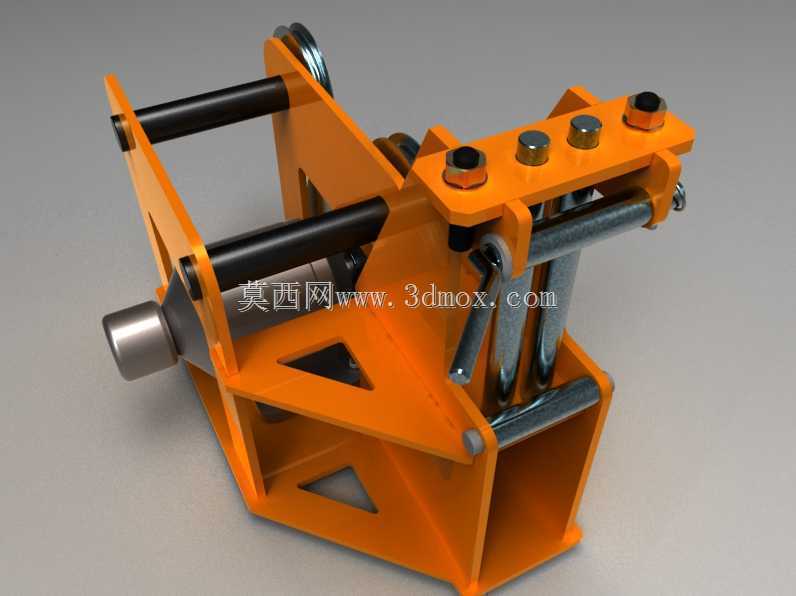

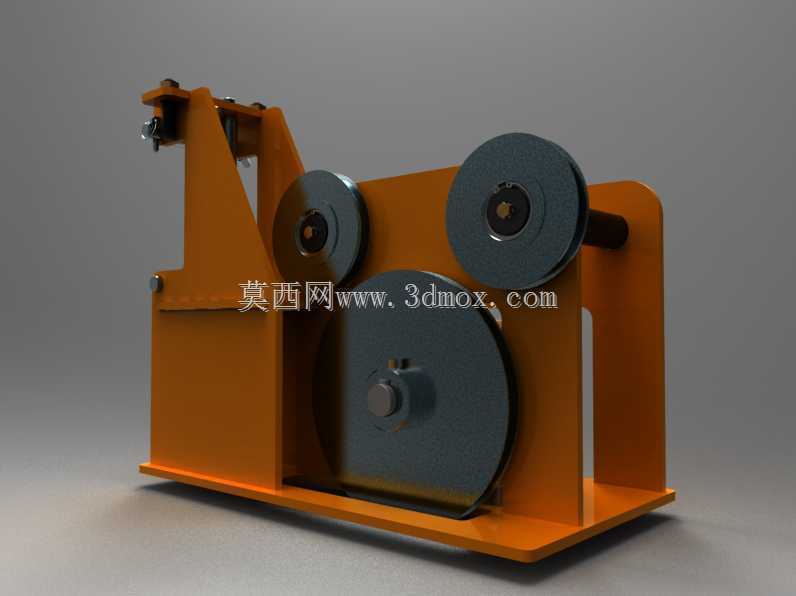

　　从结构设计逻辑来看，整机采用立式框架式承载结构，主体承力架采用厚钢板折弯拼焊成型，底部设置整板式安装底座，底座上预留的安装孔位可直接通过膨胀螺栓或焊接方式固定在沉淀池端部的混凝土承台上，安装边界充分考虑了沉淀池端部操作平台的常规尺寸，整体占地宽度控制在窄幅区间，不会占用过多池边巡检通道空间，适配国内多数净水厂、工业废水处理站沉淀池端部1.2-1.8米宽的操作平台安装要求。框架上部设置多组导向辊轴，辊轴表面做镀铬耐磨处理，牵引钢丝绳从卷筒引出后，依次经过两组垂直布置的导向辊、一组水平压绳辊，可有效抵消拖船在池面受水流、积泥阻力变化产生的横向偏摆载荷，避免钢丝绳出现跳绳、乱绳、偏磨问题，相比常规悬臂式绞车，这种多辊导向结构能将钢丝绳的偏角控制在1.5度以内，大幅延长钢丝绳与卷筒绳槽的使用寿命。

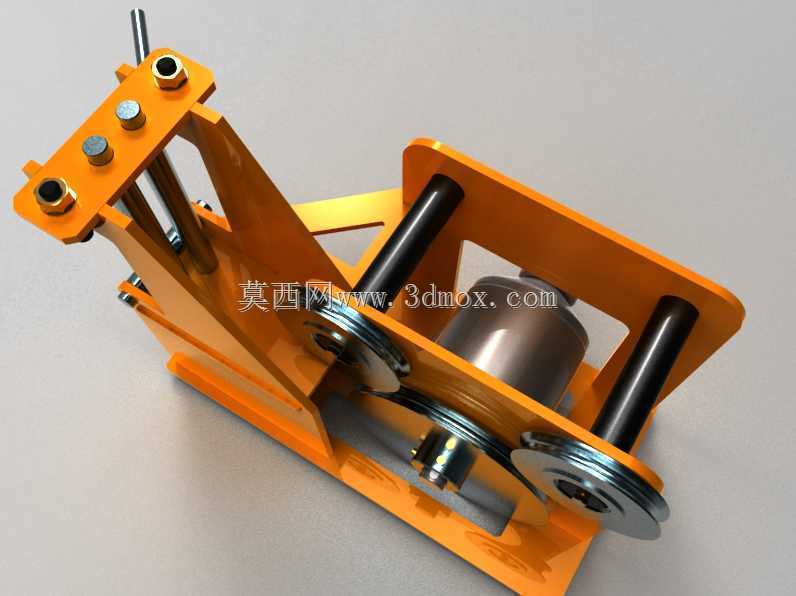

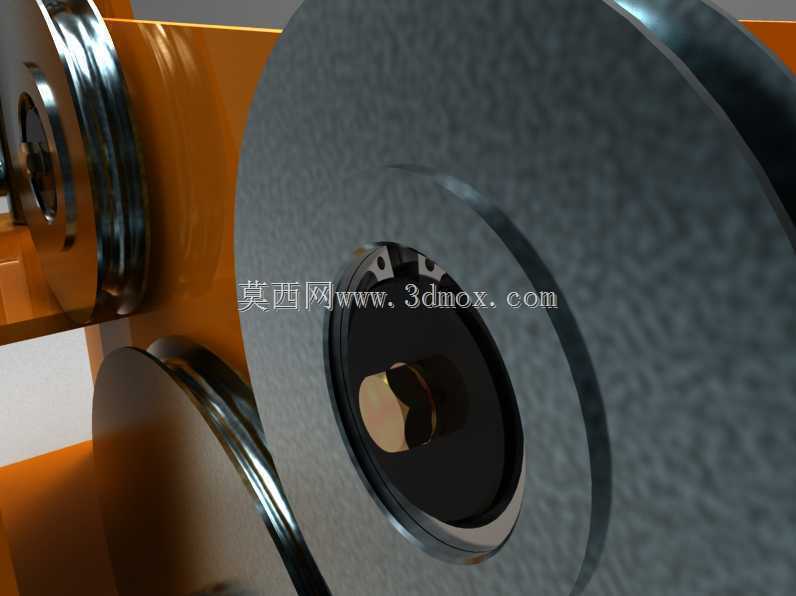

　　卷筒组件采用大直径绳槽设计，绳槽曲率与常用的6-8mm直径牵引钢丝绳精准匹配，卷筒两侧的挡缘高度满足多层缠绕时的防脱绳要求，单台绞车的容绳量可覆盖长度60米以内的标准沉淀池作业需求，无需中途接驳缆绳。传动侧采用减速机构直连的传动路径，输入轴端预留手摇操作接口，在断电或设备检修状态下，可通过人工摇柄实现拖船的低速牵引与位置锁定，满足应急作业需求；传动部位的轴承座全部采用带密封端盖的防水型轴承，可阻挡沉淀池周边高湿空气、溅起的带泥污水侵入轴承内部，降低日常运维的润滑频次。

　　在功能特性层面，这款绞车没有冗余的复杂功能，全部结构围绕沉淀池拖船作业的核心需求设计：框架侧面设置的挡绳板可避免作业过程中钢丝绳脱出导向辊后卡入机架缝隙，底座与承力框架之间设置的加强筋板，可承受拖船挖泥作业时最大1.2倍额定载荷的瞬时冲击，不会出现框架变形问题。整机的外露金属件全部做环氧富锌底漆加聚氨酯面漆的防腐处理，可长期耐受沉淀池周边含氯、含弱腐蚀介质的空气环境，相比普通建筑用卷扬机，防腐等级提升两个层级，适配户外露天安装的长期使用需求。

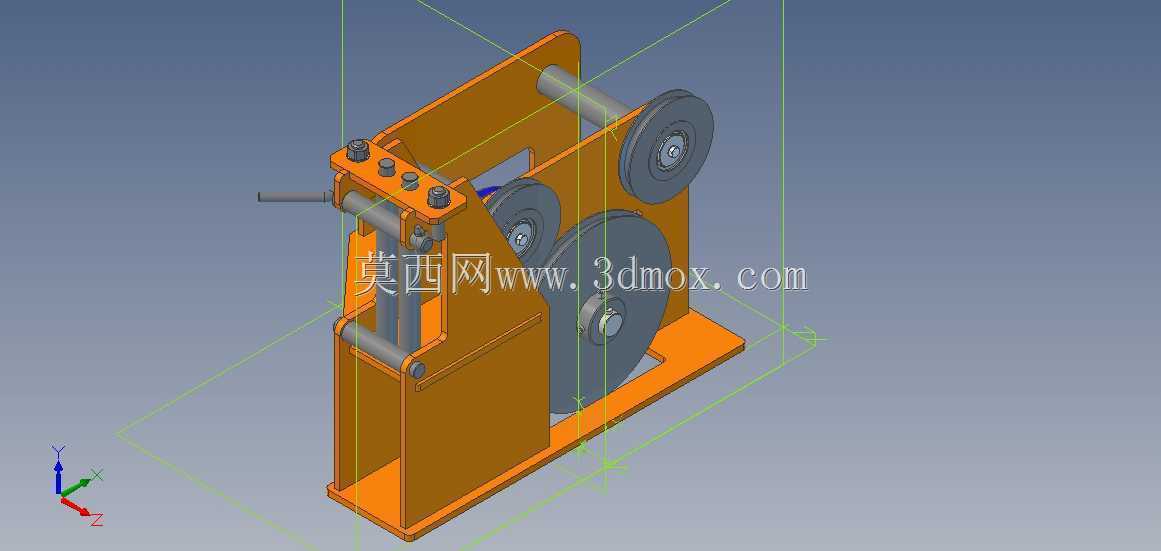

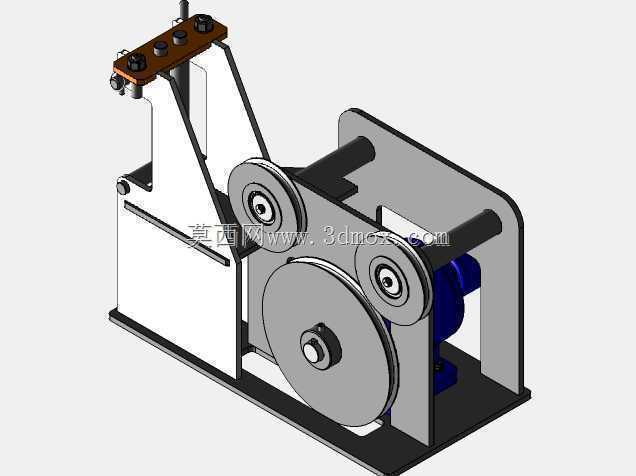

　　从三维建模的细节处理来看，所有承力焊缝都做了实体化的焊道特征还原，辊轴与机架的连接部位清晰呈现了轴套、锁紧螺母、定位销的装配关系，安装底座的孔位、机架的折弯圆角、卷筒的绳槽参数都按照实际加工尺寸1:1建模，可直接用于工程出图、安装模拟、结构受力校核，设计人员可在此基础上根据不同池长、不同吨位挖泥船的牵引需求，快速调整卷筒长度、辊轴间距、框架板材厚度参数，缩短同类型专用绞车的开发周期。在实际作业过程中，绞车固定在沉淀池一端，牵引钢丝绳沿池长方向布置，通过端部的挂钩与挖泥船的拖缆桩连接，作业时通过驱动卷筒收放缆绳，带动挖泥船沿池体纵向缓慢移动，配合挖泥船自身的泥泵采集装置，完成全池段的积泥清理作业，相比采用通用卷扬机临时搭设的牵引方案，该专用绞车的导向精度更高，牵引过程中拖船的行走轨迹偏差可控制在10cm以内，能有效避免挖泥船碰撞池壁、刮蹭池底排泥管道的问题，大幅提升清淤作业的安全性与作业效率。
