1800升卧式柴油燃料储存储罐结构

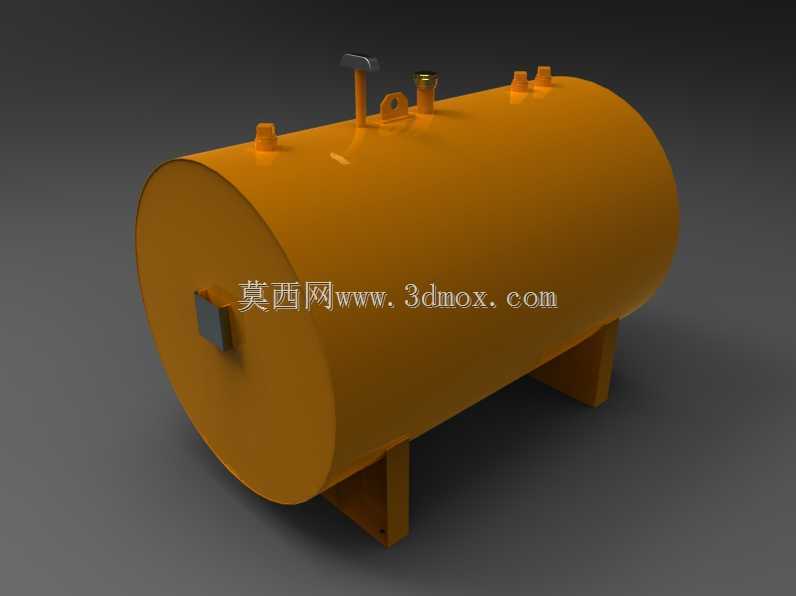

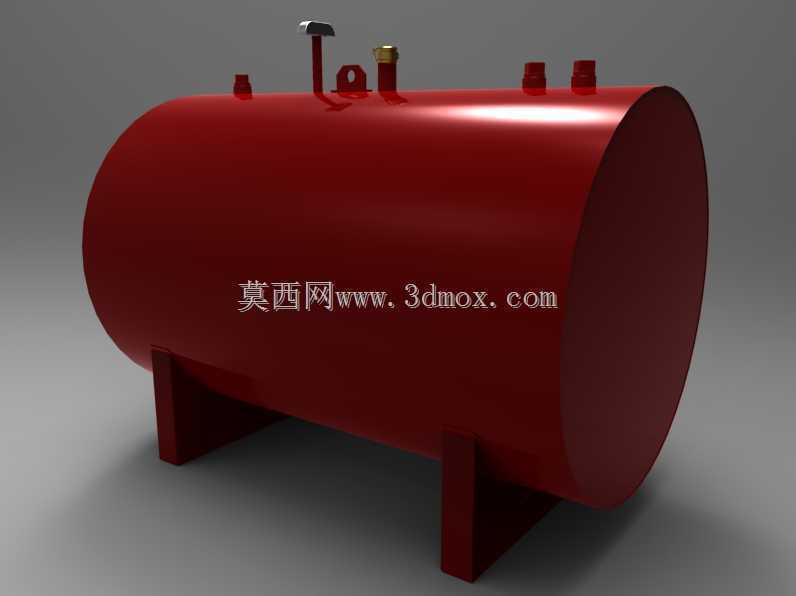

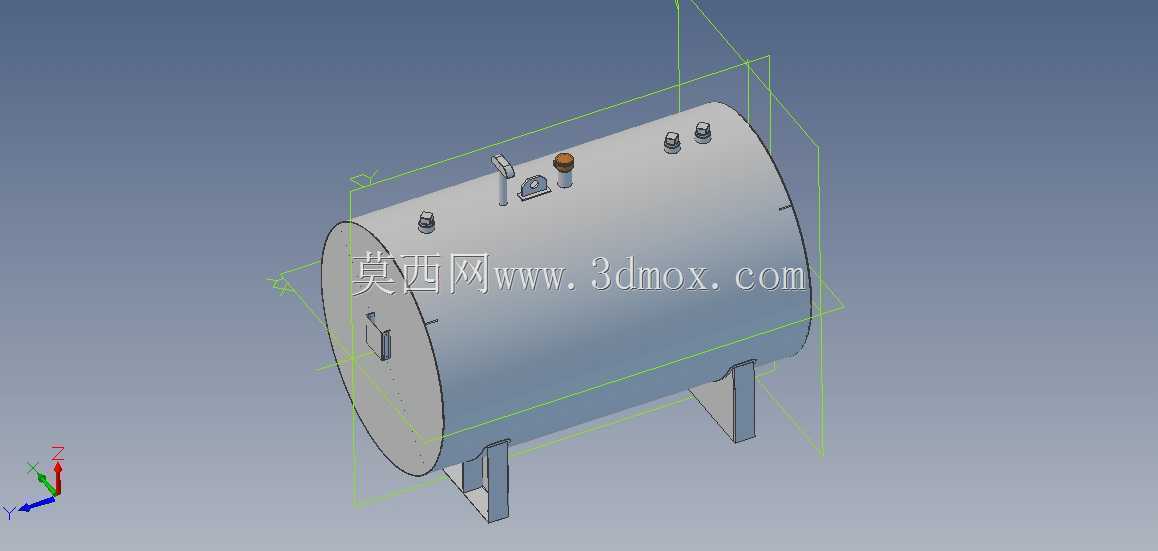

　　在工矿厂区、野外作业场站、中小型分布式发电站点这类不具备固定市政燃油管网补给条件的场景中，固定式燃油存储单元是保障柴油动力设备连续运行的核心配套设施，本次呈现的1800升容量卧式储油罐，正是针对这类中小体量燃油储备需求设计的存储载体。不同于车载移动油箱的轻量化抗颠簸设计取向，该储罐采用固定式安装思路，整体选用卧式圆柱筒体结构，这种结构选型首先考虑的是落地安装的稳定性——同容积下卧式筒体的重心高度远低于立式储罐，对安装基础的承重荷载、抗倾覆要求更低，尤其适配野外临时场站硬化条件有限的安装场地，不需要做深度混凝土基础即可完成布设。从功能接口布局来看，筒体顶部沿轴向依次排布了不同功能的外接端口：大口径的注油口用于批量加注柴油，

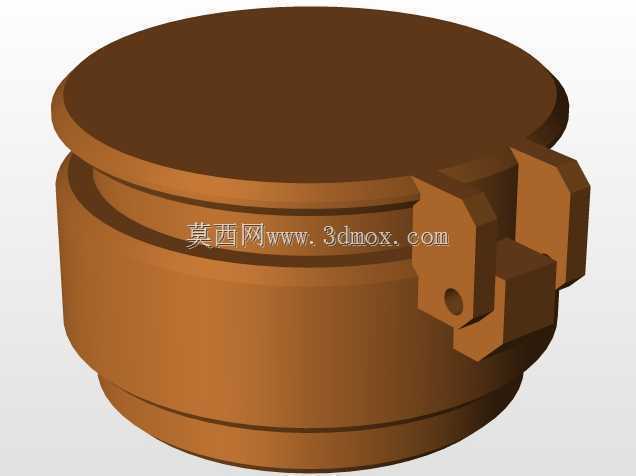

　　配套的带锁密封盖可以避免非授权开启、减少燃油挥发损耗；通气接口用于平衡储罐内外气压，避免加注或抽油过程中筒体内形成正压或负压影响流体输送；液位检测接口可外接液位传感器或直接安装机械式液位计，无需开盖即可实时掌握罐内燃油存量；还有小型回油接口，适配带回油管路的柴油发电机组、燃油锅炉等设备，将设备端未完全燃烧的余油导回储罐，减少燃油浪费。筒体端面设置了低位排污口，日常维护中可以通过该接口排出罐底沉积的水分、杂质，避免杂质随燃油进入设备油路造成喷油嘴堵塞、滤芯过早失效等故障。支撑结构采用两个对称布置的鞍式支座，支座与筒体之间采用满焊连接，支座底部预留了地脚螺栓安装孔，安装时可通过膨胀螺栓或预埋螺栓将储罐与硬化地面固定，进一步提升抗风、

　　抗意外碰撞的能力。设计过程中，筒体壁厚选取充分考虑了常压存储的强度要求，既避免壁厚过大造成材料浪费、整体重量超标，也杜绝壁厚不足导致的筒体变形、焊缝渗漏风险，所有开孔位置均做了补强处理，降低开孔处的应力集中系数，延长储罐的整体使用寿命。从安装边界来看，该储罐的轴向长度、筒体直径经过匹配优化，1800升的额定容积既可以满足单台100kw级柴油发电机组连续运行7-10天的燃油储备需求，整体外形尺寸又能适配标准货运车辆的装载要求，转场运输时不需要额外办理超限运输许可，非常适合经常需要转场的工程施工、野外勘探作业场景。筒体外部预留了安装接地点位，使用时可直接连接厂区接地网，消除静电积聚风险，满足易燃易爆油品存储的安全规范要求。

　　不同于大型立式储油罐需要配套复杂的消防、防溢堤设施，该中小容量储罐的布设门槛更低，既可以单独作为固定储油点使用，也可以多台并联组合，构建更大容量的燃油储备系统，适配不同规模的用油需求。在细节设计上，所有外接端口的法兰密封面均采用平面密封结构，配套耐油橡胶垫片即可实现可靠密封，日常维护更换配件的通用性强，不需要定制特殊规格的密封件；筒体焊缝均做了煤油渗漏检测要求的工艺预留，生产制造环节可快速完成密封性校验，避免成品出现渗漏隐患。整体结构没有冗余的复杂构件，加工制造难度低，常规的钣金卷板、焊接设备即可完成生产，制造成本可控，同时后期维护操作简单，不需要专业运维团队即可完成日常的液位检查、排污、密封件更换等操作，非常适配基层作业站点的使用条件。
