弹簧式划线分规精密测量绘图工具

　　在机械加工划线作业、工程制图手工绘图、钣金展开下料以及精密零件尺寸比对场景中，弹簧式分规是一线钳工、制图员、钣金技工随身工具包内的常备器具，区别于普通圆规的绘图功能，这类分规的核心作用是实现等距尺寸转移、圆弧分段截取、两点间距精准比对，在没有数显测量设备的工位，或者需要在毛坯件表面快速划出加工基准线的环节，它的使用频率远高于很多专用测量器具。

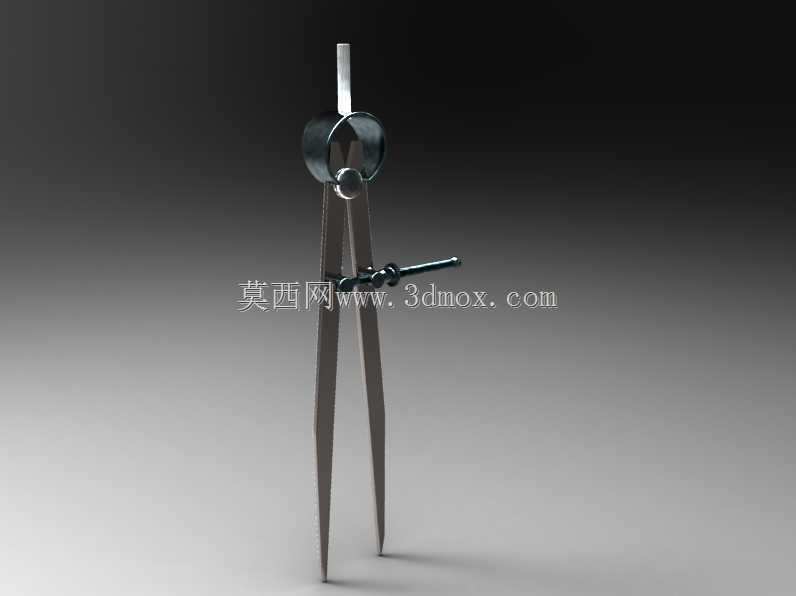

　　这款弹簧式分规的整体结构采用对称式双支脚设计，两个钢制支脚通过顶部的铰接环实现开合动作，铰接位置配套的环形弹簧持续提供向内的收紧力，保证支脚在调整到对应开度后不会出现自由松脱，支脚中部的微调螺杆配合锁紧螺母，可以实现毫米级的开度微调，相比无微调结构的普通分规，在截取小尺寸等距分段时，不需要反复敲击支脚调整开度，只需要旋转微调螺母就能精准控制两个针尖的间距，能有效减少划线过程中的尺寸累积误差。支脚末端采用淬硬处理的高碳钢针尖，锥度控制在15度左右，针尖经过精细研磨，既保证足够的硬度不会在划线过程中快速磨损变钝，又能避免针尖过脆在接触硬质毛坯表面时出现崩尖问题，针尖与支脚本体采用过盈压装配合，长期使用也不会出现针尖松动歪斜的情况。

　　从实际使用的边界尺寸来看，这款分规的最大开合半径可以覆盖150mm的划线范围，完全能满足常规中小型零件的划线、尺寸转移需求，整体收拢后的长度约180mm，握持位置的支脚截面做了圆弧过渡处理，长时间握持作业不会硌手，不管是在平台上对钢板划线，还是在图纸上做分段标记，手部施力的角度都能自然贴合操作习惯。顶部的弹簧采用65Mn弹簧钢制作，经过淬火回火处理，长期反复开合也不会出现弹力衰减，保证每次调整开度后，支脚都能保持稳定的张紧力，不会在划线移动过程中出现开度变化导致尺寸偏差。中部的微调螺杆采用细牙螺纹，螺距0.5mm，旋转一圈对应的针尖开度变化量为1mm，配合螺母上的防滑滚花，即使手上沾有切削液或者划线涂料，也能稳定旋转调整，不需要额外借助工具就能完成锁紧操作。

　　在钳工划线作业场景中，使用这款分规可以快速完成孔位的十字中心线划制、圆周等分点标记、加工余量的等距偏移线绘制，比如在法兰盘端面上划分螺栓孔位置时，只需要先将分规开度调整到对应螺栓孔的节圆半径，以法兰中心为基准划出圆周线，再根据等分数量调整分规开度，就能快速在圆周线上截取出所有螺栓孔的中心位置，相比用直尺逐点测量的方式，作业效率能提升60%以上，而且尺寸一致性更好。在手工工程制图场景中，它可以用来量取比例尺上的尺寸，快速转移到图纸的对应位置，也能用来等分线段、绘制小半径的圆弧标记，避免圆规铅芯在图纸上留下过深的痕迹影响图面整洁度。在钣金展开下料作业中，工人可以用它在薄钢板、铝板表面划出折弯线、切割线的等距边界，针尖在金属表面划出的浅痕清晰可见，后续切割或者折弯时能提供精准的定位基准，不会像记号笔标记那样容易被油污遮盖。

　　设计这款分规的三维模型时，重点还原了各个部件的装配关系与运动间隙，铰接位置的环与支脚的配合间隙控制在0.02mm以内，既保证支脚可以灵活转动，又不会出现过大的旷量影响尺寸精度；弹簧的预紧力参数按照实际使用场景设置，模拟真实状态下弹簧对支脚的收紧力矩，微调螺杆与支脚的连接位置做了贴合实际的结构设计，螺杆旋转时可以平稳带动两个支脚产生对称的开合动作，不会出现单侧卡滞的问题。模型的各个零件都还原了真实加工的工艺细节，比如支脚表面的哑光喷砂处理纹理、微调螺母表面的滚花纹路、针尖位置的磨削锥面，不管是用来做工具类产品的渲染展示，还是用来做工装工具的装配模拟，都能匹配实际生产的真实状态。在装配边界上，所有活动部件的运动行程都和实物保持一致，最大开合角度下两个支脚不会出现干涉，完全收拢时两个针尖可以精准对齐，没有错位偏差，和实物的使用状态完全吻合。

　　对于三维建模从业者来说，这个模型可以作为工具库内的标准工装器具素材，在做钳工工位布局模拟、工具收纳方案设计、作业流程演示动画时直接调用，不需要重新从零开始建模，能有效提升场景搭建的效率；对于结构设计人员来说，可以参考这个分规的微调结构、弹簧张紧结构，设计其他需要精准调整开度的定位工装、划线器具，把成熟的手动工具结构逻辑迁移到专用设备的设计中，减少结构验证的试错成本。
