立式法兰安装齿轮减速装置结构

　　这款齿轮减速装置在工业传动场景里的适配范围很广，常见于轻工输送线、小型搅拌设备、风机配套传动这类需要降低输入转速、提升输出扭矩的工况，不少自动化生产线的动力端改造、老旧设备的传动部件替换也会选用同结构的减速单元。从实际使用的角度看，它的核心作用是匹配原动机与工作端的转速扭矩差，把电机输出的高转速通过内部齿轮副的啮合传动，按固定传动比降到工作端需要的转速区间，同时放大输出扭矩，让工作端能获得足够的驱动力矩带动负载运行，避免原动机直接带载出现扭矩不足、转速超标的问题。

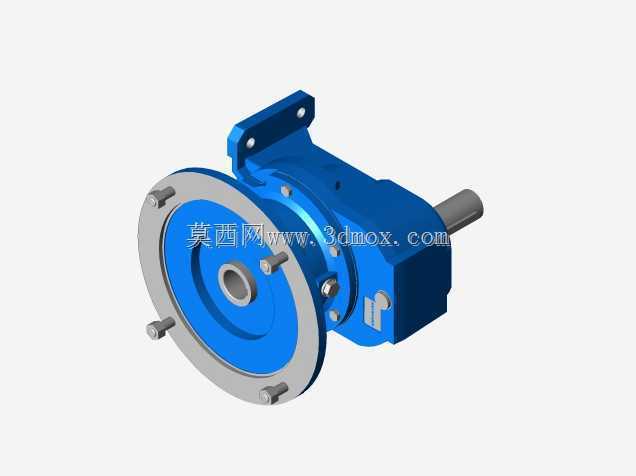

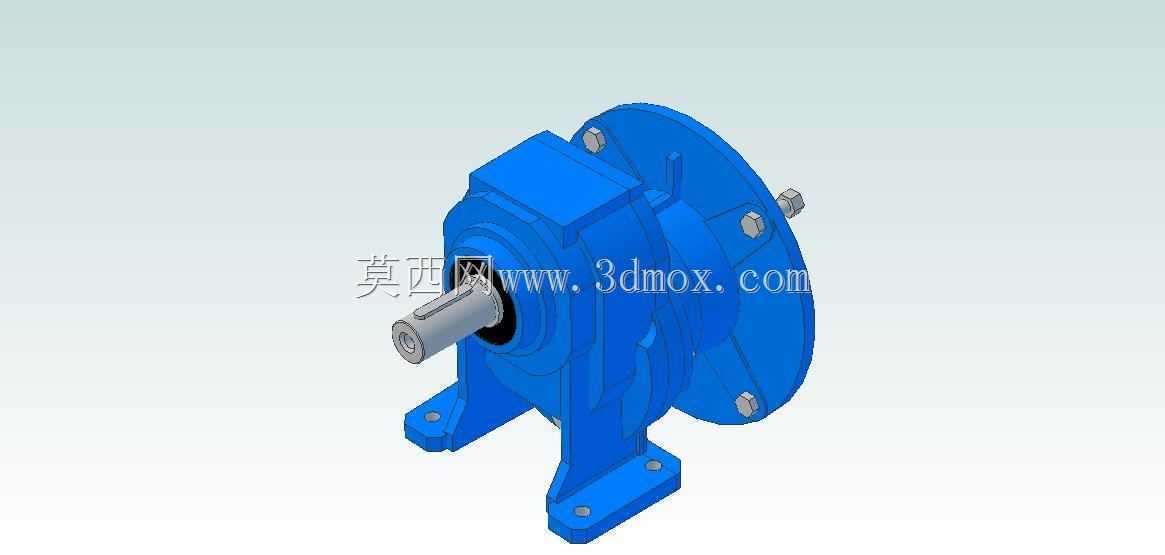

　　从结构设计思路来看，这款减速装置采用了立式脚座加法兰端的复合安装形式，底部的两个带安装孔的支撑脚可以直接固定在设备的安装基座平面上，输入端侧的圆形法兰盘则可以和驱动电机的法兰端直接对接，这种双定位的安装结构能大幅提升传动系统的同轴度，减少安装时的对中调整工作量，同时也能降低运行过程中因为安装偏差带来的轴系径向载荷，延长内部轴承和齿轮的使用寿命。外壳采用一体化的铸铁式结构设计，壳体的加强筋沿着内部齿轮的受力方向布置，既可以承受齿轮啮合时产生的径向和轴向反作用力，也能为内部传动部件提供封闭的防护空间，避免车间里的粉尘、切削液、水汽进入壳体内部侵蚀齿轮和轴承，同时壳体的散热面积通过外侧的棱边结构做了优化，长时间带载运行时能把齿轮啮合产生的热量及时散出，控制内部润滑油的温升，避免润滑油高温变质失效。

　　输出端采用实心轴伸的结构，轴伸端加工有标准的键槽，可以通过平键和联轴器、链轮、带轮等传动件直接连接，轴伸处的密封结构采用接触式油封加防尘挡圈的组合设计，既能防止壳体内部的润滑油顺着轴伸泄漏，也能阻挡外部的杂物从轴伸间隙进入壳体内部。输入端的法兰止口尺寸按照通用电机的安装尺寸做了匹配设计，对接驱动电机时不需要额外做过渡连接法兰，直接通过法兰盘上的螺栓就能把电机和减速装置紧固成一个整体，电机输出轴插入减速装置的输入孔后通过键连接传递扭矩，整个动力输入段的结构紧凑，没有多余的外露传动部件，设备运行时的安全防护性更好。

　　从安装边界的尺寸逻辑来看，底部两个支撑脚的安装孔中心距按照通用安装基座的尺寸规范设计，安装时不需要在基座上重新打孔适配，直接对应现有安装孔位就能完成固定；法兰端的螺栓孔分布圆直径、止口直径都和常规Y系列、伺服系列电机的安装尺寸匹配，选型时只要确认电机的法兰尺寸、输出轴径和减速比参数，就能直接完成配套替换，不需要额外做结构改造。内部的齿轮副采用渐开线圆柱齿轮啮合结构，齿轮的齿面经过硬化处理，啮合时的接触强度更高，能承受持续的冲击载荷，齿轮的参数匹配经过传动效率优化，额定工况下的传动损耗控制在较低水平，长时间运行的能耗表现更稳定。

　　在实际设备选型配套时，这类减速装置的安装空间占用比分体式的传动结构小很多，因为电机和减速装置直接法兰对接，整个动力单元的轴向尺寸更短，在一些安装空间受限的设备工位上，这种紧凑结构的优势会非常明显，不需要额外预留联轴器的安装空间，也不需要额外做电机的安装支架，整体的安装工作量能减少近四成。日常维护时，只需要定期通过壳体上的油位检查孔确认内部润滑油的油位和油质，按周期更换润滑油就能保证设备的稳定运行，壳体上的注油孔和放油孔位置都布置在便于操作的侧面，不需要拆解设备就能完成换油操作，维护的便捷性很高。不少现场改造的案例里，这类结构的减速装置可以直接替换原有同安装尺寸的老旧减速单元，不需要改动设备的原有安装结构，替换后就能快速恢复设备运行，减少停机改造的时间成本。
