长条形冲孔式通风箱体结构设计

　　在各类工业电控柜、操作台、设备外壳以及商用通风系统的布局中，这类长条形冲孔通风构件是兼顾气流导通与异物阻隔的核心配套部件，很多刚入行的结构设计人员容易忽略这类小构件的细节设计，往往直接套用通用网板，实际装机后要么出现通风量不足导致舱内积热，要么网孔过大让蚊虫、碎屑落入舱内引发电路故障，要么安装匹配度差需要现场二次裁切，反而拖慢整体装配进度。

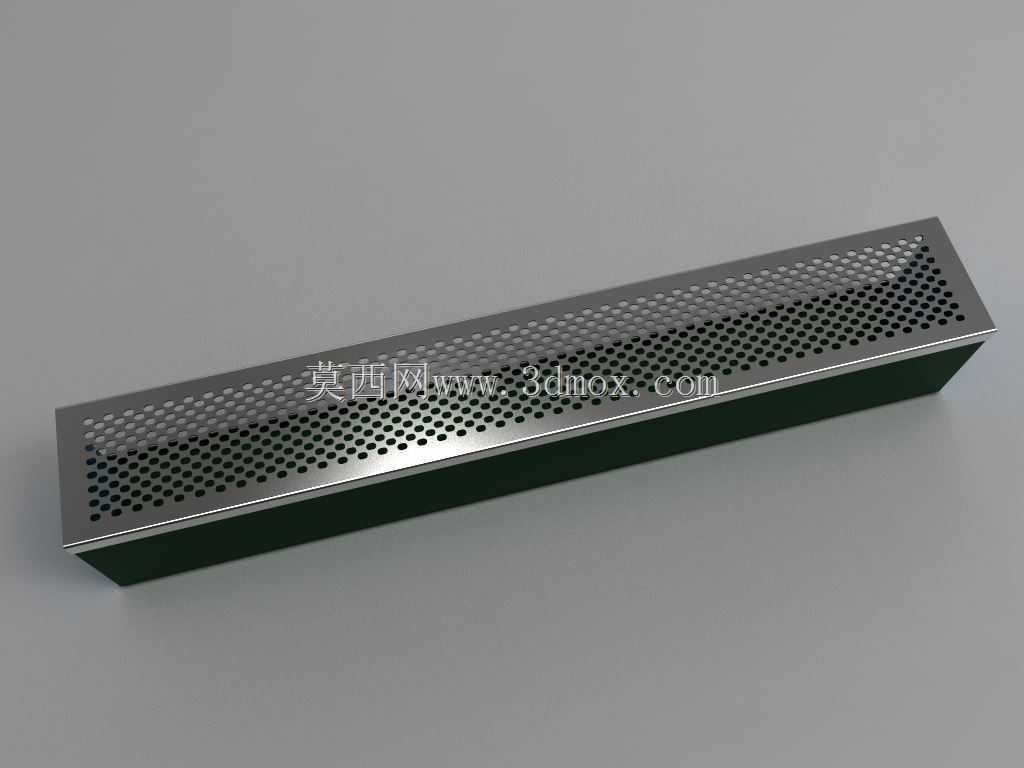

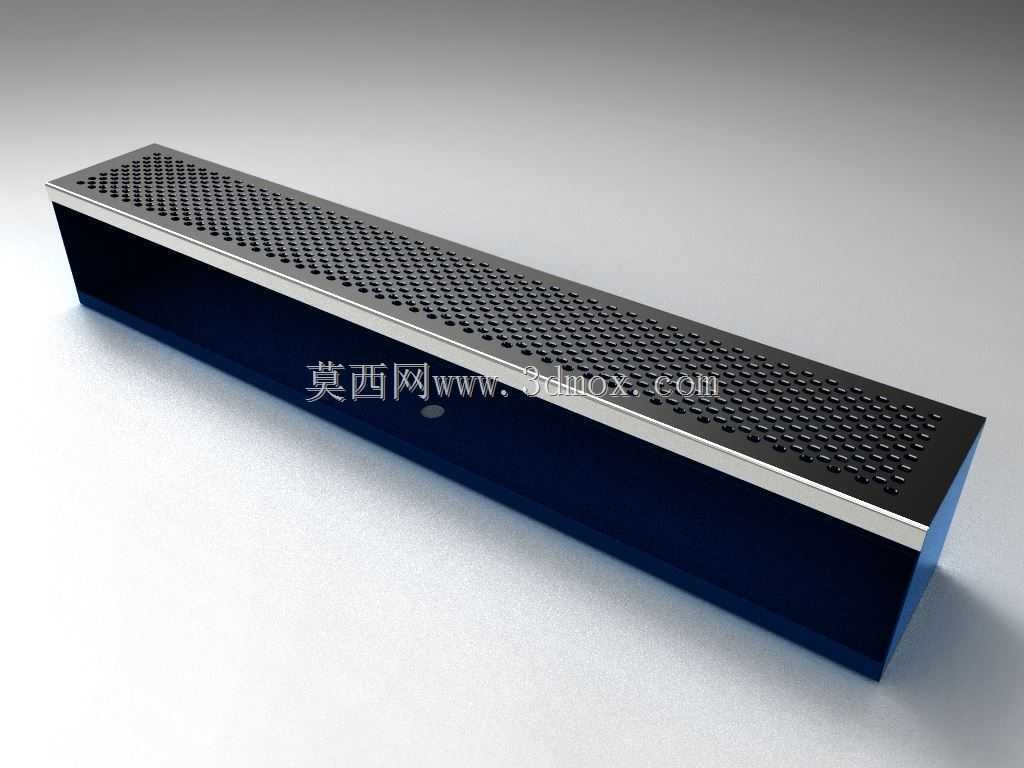

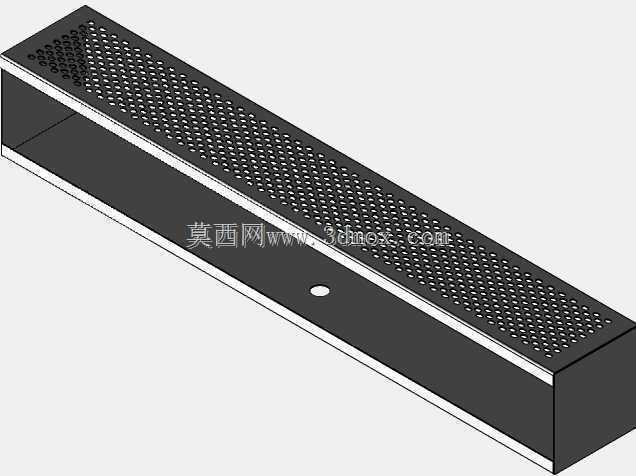

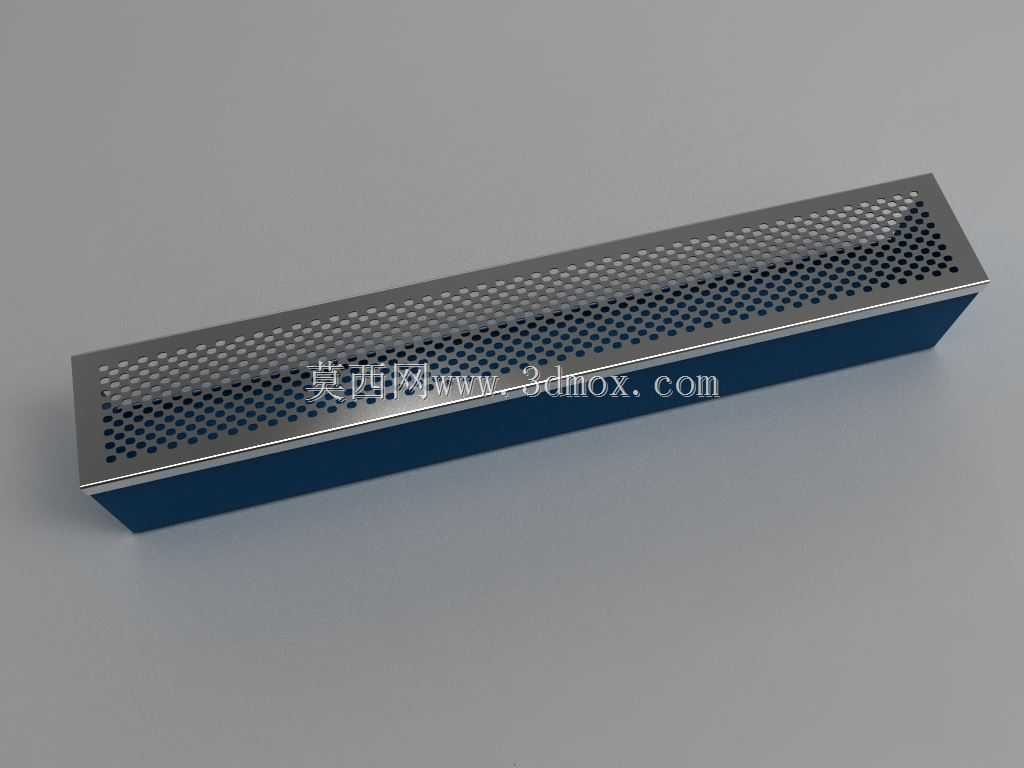

　　这款通风箱体采用长条形窄边布局，整体截面为规整矩形，主体外壳采用弯折成型的钣金结构，上下边缘做了小尺寸折边处理，既可以提升整体构件的结构刚性，避免长尺寸构件在运输、安装过程中出现翘曲变形，也能在嵌入安装位时形成定位止口，不需要额外加装定位块就能快速对齐安装孔位，适配的安装槽宽度通常控制在80-120mm区间，长度可根据设备舱的通风需求做等比例缩放，单段构件最长可做到1200mm，满足大型操作台、长条形电控柜的整段通风需求，安装时可采用侧边自攻螺丝固定或者背部卡扣卡接两种方式，适配不同厚度的设备壳体板材，从1.2mm的薄冷轧钢板到5mm的绝缘板材都能可靠固定。

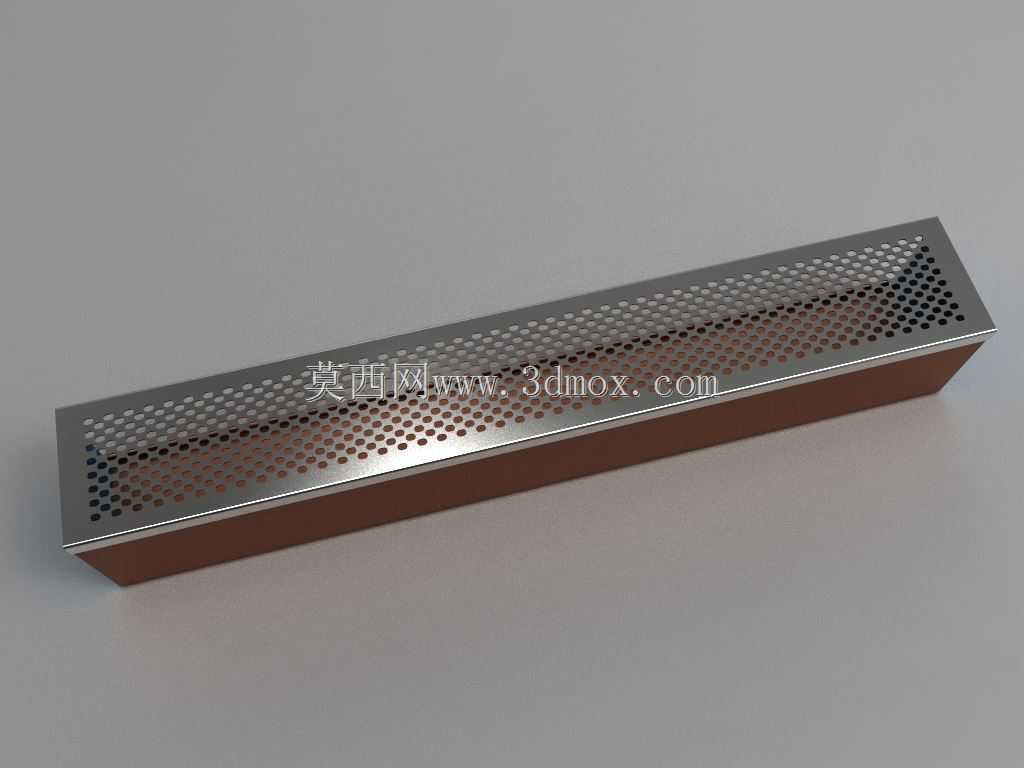

　　构件的上表面为冲孔网板区域，网孔采用均匀排布的圆形通孔，孔距与孔径经过匹配计算，在保证60%以上开孔率的同时，网板剩余的实体部分仍能满足踩踏、轻微磕碰的强度要求，不会因为人员检修时踩踏出现网板凹陷变形；网板下方设置了一层棕色的导流衬层，一方面可以对进入舱内的气流做初步整流，避免高速气流直吹舱内的电路板、接线端子引发接线松动，另一方面也能阻挡大颗粒的灰尘、金属碎屑直接落入舱内，降低设备内部积尘的速度，延长设备维护周期。

　　设计这类通风构件时，首先要根据安装位置的通风量需求计算总开孔面积，通常电控柜类应用需要按照舱内总发热功率换算所需通风量，再倒推所需的网板开孔率与构件长度，避免出现通风冗余或者不足的问题；其次要考虑网板的冲孔方向，通常将冲孔的毛刺面朝向构件内侧，避免安装后毛刺外露划伤安装人员，同时外侧的平整面也更易擦拭清洁，适配食品加工、洁净车间这类对表面卫生有要求的应用场景；另外构件的两端做了封板处理，封板与主体外壳采用点焊连接后打磨平整，既可以避免构件内部进入杂物造成堵塞，也能让构件整体外观更规整，嵌入安装后与设备外壳的贴合度更高，不会出现明显的拼接缝隙。

　　在实际应用中，这类通风构件除了用在工业设备的散热通风位置，还可以用在室内装饰的通风出风口、地暖系统的边侧通风口、实验台的排气口等场景，不同场景下只需要调整外壳的板材厚度、网孔孔径以及表面处理工艺即可：工业场景下通常采用冷轧钢板表面喷塑处理，防锈耐磕碰；商用装饰场景下可采用不锈钢板材做拉丝处理，外观更具质感；洁净场景下可采用铝板做阳极氧化处理，不易积尘且耐消毒剂腐蚀。需要注意的是，在有防水要求的户外设备上使用这类构件时，需要在构件内侧加装防水挡片，挡片采用倾斜排布的百叶结构，既不影响气流正常流通，也能阻挡雨水顺着通风孔溅入舱内，挡片与通风箱体之间采用可拆卸的螺丝连接，方便后期清理挡片上积附的灰尘与杂物。

　　很多设计人员在建模时容易忽略折边的圆角处理，直接做直角弯折，实际生产中钣金弯折会有自然的圆角，如果建模时不预留对应的弯折半径，生产出的构件实际尺寸会和设计值出现偏差，导致安装时无法嵌入预设的槽位；另外冲孔网板的孔位排布要避开安装孔的位置，避免安装螺丝时刚好打在网孔上出现固定不牢的问题，通常安装孔设置在构件两端的实体折边上，距离端部20-30mm的位置，长尺寸构件可在中间每隔300mm增设一个安装孔，保证构件固定后不会出现中间拱起的问题。
