半圆弧拱形设备安全防护外罩结构

　　在各类生产加工车间的旋转类、传动类设备布局中，外露运动部件的安全防护是设备投产前必须落实的刚性结构需求，这类半圆弧拱形防护外罩，主要适配长轴类、辊子类、皮带传动类等水平布置的外露运动部件，从物理层面隔离操作人员与设备运动危险区域，避免衣物、肢体意外卷入运动机构，同时也能阻挡设备运行过程中飞溅的切屑、润滑油脂、加工碎屑向外散落，降低车间现场的清洁维护频次，也避免飞溅物伤及周边作业人员。

　　从结构设计逻辑来看，这款护罩采用半圆弧拱形截面，而非直角折弯的矩形罩体，核心考量在于圆弧结构的抗形变能力更优，同等板材厚度下，拱形截面的抗弯、抗冲击性能远高于平板折弯结构，当受到意外外力撞击时，圆弧面可以将受力沿曲面均匀分散到两侧安装边，不会出现局部凹陷变形直接触碰内部运动部件的问题。护罩两侧的法兰安装边采用整边冲孔设计，安装孔沿法兰边等距排布，安装时可以通过螺栓直接固定在设备的基座安装面或者预设的支架上，安装边与罩体主体采用圆弧过渡折弯，没有应力集中的直角焊缝区域，长期受设备运行振动影响也不会出现焊缝开裂、边部变形的问题。

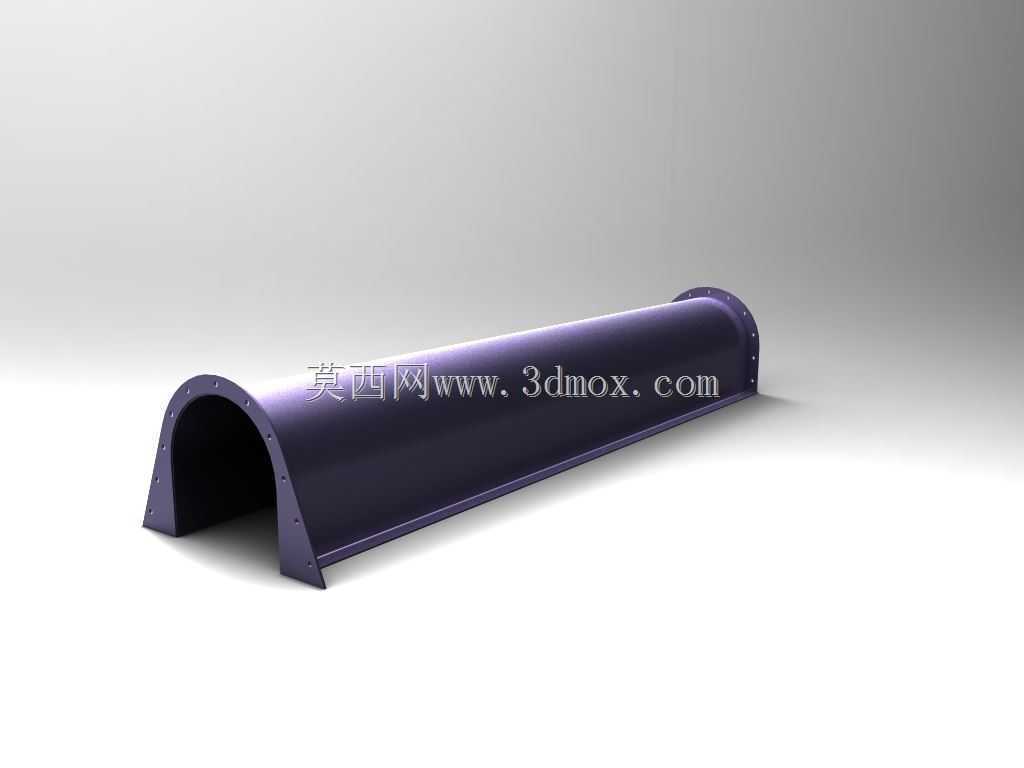

　　从实际安装边界来看，这类护罩的长度可以根据所覆盖的运动部件轴向长度灵活适配，图中展示的结构为单段式长护罩，针对长度更长的传动部件，也可以采用多段拼接的方式，相邻护罩的对接边同样设置法兰结构，通过螺栓拼接成整体，不需要额外增加内部支撑骨架。护罩的内拱直径需要根据内部运动部件的最大回转外径确定，设计时需要预留足够的安全间隙，避免护罩安装后与运动部件产生摩擦干涉，通常间隙值控制在运动部件外径的5%-8%区间，既不会因为间隙过大导致护罩整体外形冗余占用过多车间空间，也不会因为间隙过小出现运行剐蹭的问题。护罩的开口侧完全贴合设备安装基准面，安装后没有多余的缝隙，避免细小杂物从缝隙掉入设备运动区域，也能防止操作人员从缝隙处触碰内部危险部件。

　　在实际应用场景中，这类护罩除了常规的生产设备传动部位防护，也可以用于车间内架空布置的管线、长轴输送机构的外部防护，部分工况下还可以在护罩内壁加装隔音棉，降低设备运行产生的噪音向外传递，实现安全防护与噪音治理的双重作用。护罩的板材选择通常根据使用环境确定，普通机加工车间采用普通冷轧钢板表面喷塑处理即可，在有腐蚀介质的化工、食品加工车间，则可以采用不锈钢板材制作，提升护罩的抗腐蚀能力，延长使用寿命。设计过程中需要重点校核安装边的孔位精度，确保护罩安装后与内部运动部件保持同轴度，不会出现单侧间隙过小的问题，同时护罩的两端开口处可以根据需求加装端盖，在不需要穿轴的端部完全封闭，进一步提升防护的严密性。

　　不同于整体封闭式的设备外壳，这类拱形护罩属于可拆卸式的防护结构，当设备需要维护检修时，只需要拆卸安装边的固定螺栓，就可以将护罩整体取下，完全露出内部的运动部件，不会给设备检修操作造成阻碍，兼顾了日常运行的防护安全性与维护阶段的操作便利性。护罩的外表面采用圆弧过渡，没有尖锐的棱角，安装后不会对过往的作业人员造成磕碰伤害，表面的喷塑层可以根据车间整体的设备配色选择对应的颜色，通常采用安全警示黄或者设备主体同色，既可以起到安全警示作用，也能保持车间设备外观的统一性。
