简约弯管成型金属支撑扶手结构

　　这类弯管成型的简易扶手构件，在日常工程场景里的应用覆盖范围很广，小到小型设备的操作位辅助支撑、工装台架的侧边防护扶靠，大到公共设施的临边辅助握持、小型代步器械的侧边扶手，都能见到同结构形式的构件。从实际使用的角度出发，这类构件的核心功能是给使用者提供稳定的扶靠支撑点，在人员起身、移步或者维持操作姿态时，提供可握持的受力结构，同时部分场景下也兼具侧边防护的作用，避免人员从侧边滑落或者磕碰硬质结构边缘。

　　从设计思路来看，这个构件采用单根金属管材一体弯折成型的方案，没有额外的拼接焊缝，整体结构的应力传递路径非常顺畅，管材弯折处采用大圆弧过渡，既避免了直角弯折带来的应力集中问题，也能消除尖锐棱角带来的磕碰划伤风险，握持时的贴合度也更好。构件整体分为三个功能段：底部的平直安装段，是整个扶手的固定基础，安装时可以通过焊接、螺栓压接或者卡扣固定的方式，与安装基面牢固连接，这段的长度设计需要匹配安装位的固定点间距，保证固定后不会出现翘动、晃动感；中间的圆弧过渡段是连接底部安装段和上部握持段的受力传递部分，圆弧半径的取值既要满足管材弯折的工艺要求，避免弯折处出现管材瘪皱、壁厚减薄超差的问题，也要保证受力时的应力分布均匀，不会在弯折处出现应力集中导致的断裂隐患；上部的平直握持段是人员直接接触的部分，这段的高度设置需要匹配人体工程学的握持高度，一般距离安装基面的垂直高度在800mm到900mm区间，适配大多数人站立扶靠时的手臂自然下垂握持高度，握持段的长度则根据实际使用场景的需求设定，满足单手握持或者小范围移步扶靠的长度需求即可。

　　在外形尺寸与安装边界方面，这类简易扶手的整体外轮廓尺寸需要适配安装场景的预留空间，横向突出安装基面的距离一般控制在100mm到150mm之间，既不会因为突出过多占用通行空间，也不会因为突出距离过短导致握持时手部磕碰基面。安装时需要注意，底部安装段的固定点需要设置在结构强度足够的基面上，如果是安装在薄板类结构上，需要额外增加补强衬板，避免受力时基面变形导致扶手松动。管材的壁厚选择需要匹配使用场景的受力需求，作为普通辅助扶靠使用时，1.2mm到2mm壁厚的金属管材即可满足承重要求，如果是需要承受较大侧向冲击力的防护场景，则需要适当增加壁厚，或者更换更高强度的管材材质。

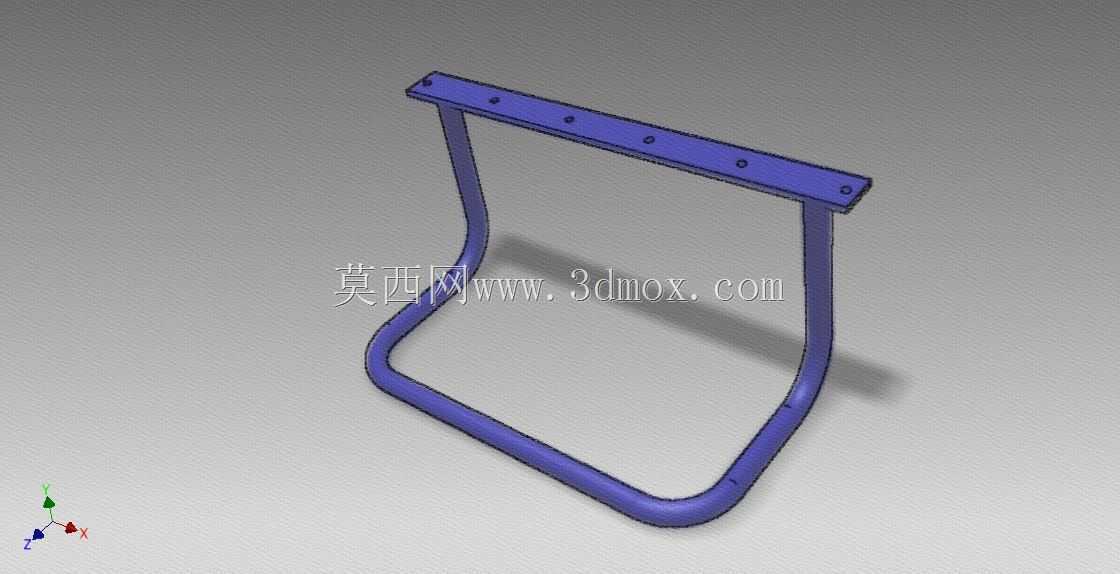

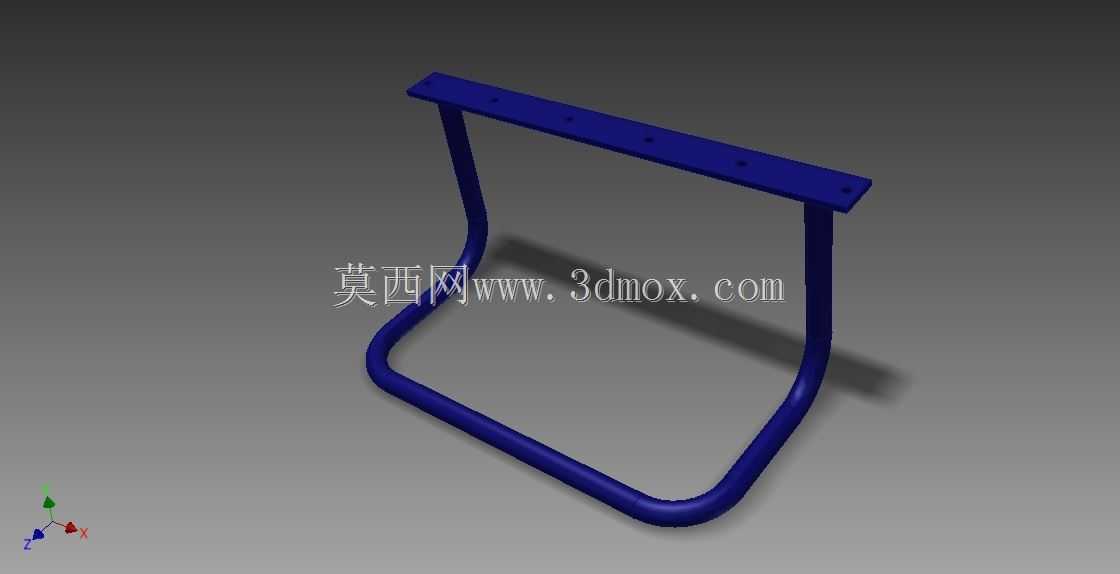

　　从实际使用的细节来看，扶手的表面处理需要兼顾防滑与防腐需求，图中展示的亮面蓝色处理属于渲染效果，实际量产时多采用喷塑、电泳或者包胶的处理方式，既提升构件的耐腐蚀能力，也能增加握持时的摩擦力，避免手部出汗时打滑。构件的所有外露边缘都需要做倒钝处理，尤其是管材的两个端面，需要加装端盖封边，避免管材端口的锐边划伤使用者，同时也能防止管材内部进入积水、杂物导致内部锈蚀，延长构件的使用寿命。在结构验证阶段，需要重点测试弯折处的疲劳强度，以及安装固定点的拉拔强度，保证在反复承受扶靠力、侧向冲击力的情况下，构件不会出现开裂、松动、脱落的问题，满足长期使用的可靠性要求。这类一体弯折的扶手结构，相比多件拼接的扶手结构，生产工序更少，装配难度更低，整体的结构刚性也更好，非常适合批量标准化生产，在各类需要简易扶靠支撑的场景下都有很高的实用性。
