商用无烟电热烧烤炉不锈钢结构设计

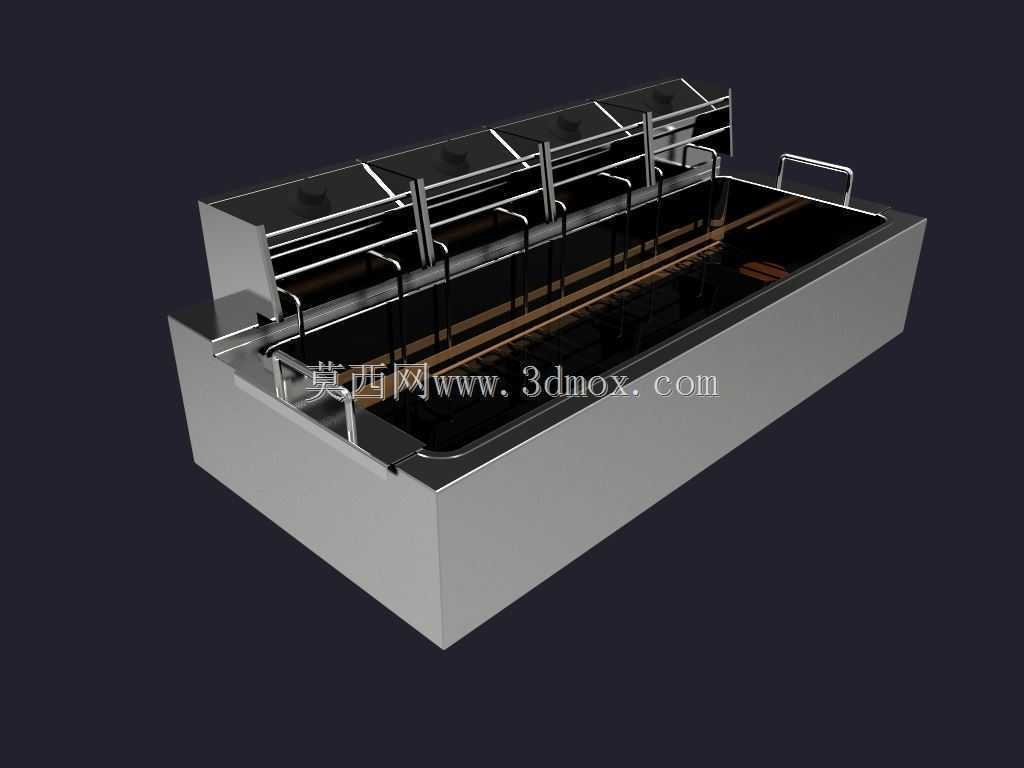

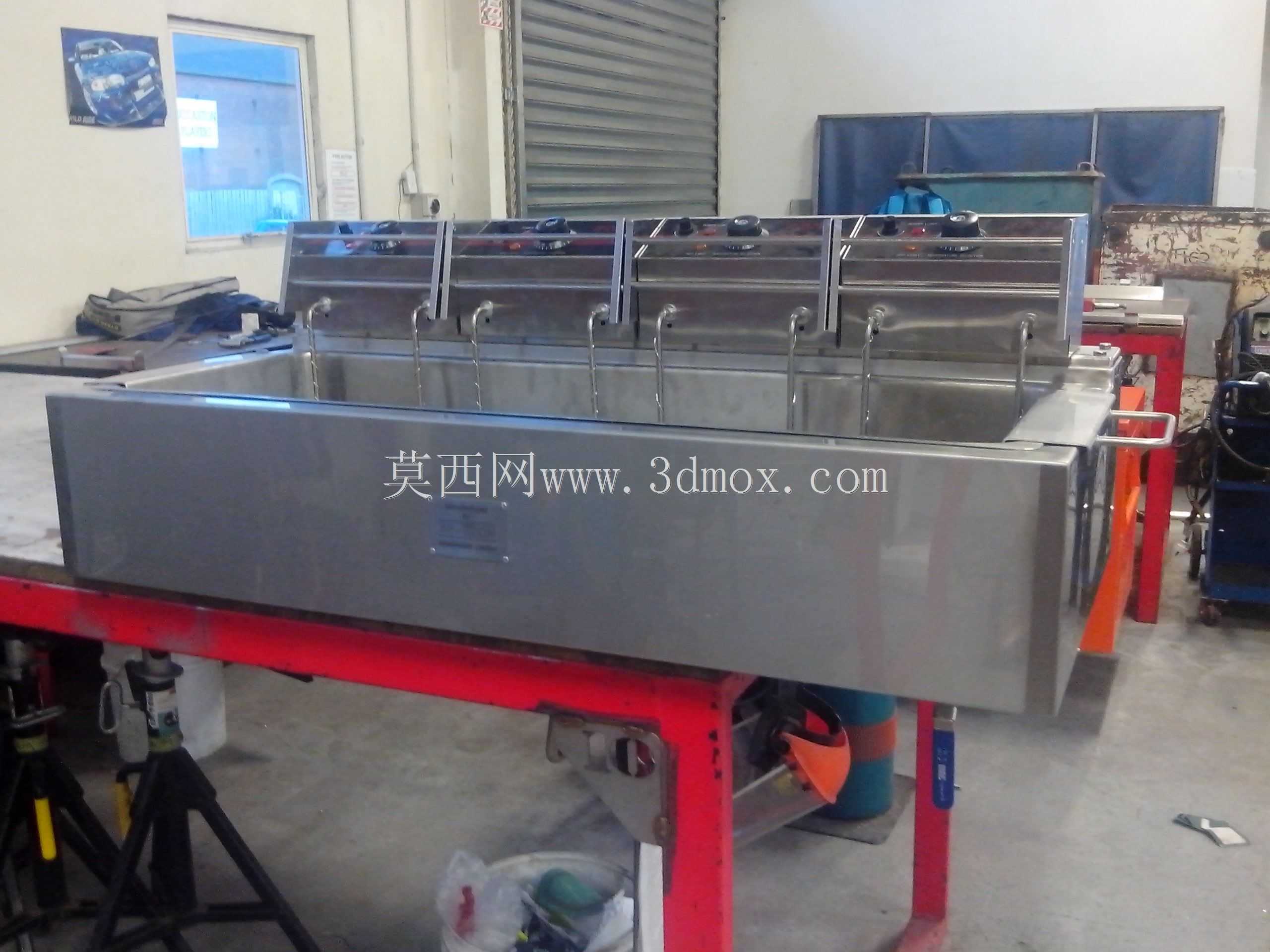

　　这款商用烧烤设备的结构设计，核心围绕连锁餐饮门店的明档操作场景展开，区别于传统炭烤设备的粗放结构，整体采用食品级304不锈钢折弯焊接成型，主体槽体深度控制在180mm，既可以容纳常规的加热管排布、接油抽屉结构，也不会因为槽体过深导致操作人员取放烤串时手臂过度探入，适配身高160-185cm的操作人员站立操作的人机工程学要求。设备整体长度为1200mm，宽度450mm，放置在标准800mm高的商用操作台上时，上沿距离地面高度为980mm，刚好匹配操作人员手肘自然弯曲的操作高度，长时间翻烤食材不会产生手臂酸胀的疲劳感。

　　从功能结构来看，设备上方设置的多段独立翻盖结构，每段翻盖对应一组独立的加热温控区域，单组翻盖宽度为200mm，可根据营业时段的客流情况单独开启对应区域的加热功能，非高峰时段仅开启1-2组加热区即可满足出餐需求，有效降低非必要的电能损耗。翻盖与槽体之间采用隐藏式合页连接，翻盖开启角度可在0-95度之间任意悬停，清理加热管表面油污时可以将翻盖完全翻开，不会出现翻盖意外回落砸伤操作人员的风险。槽体内部设置的烤串挂架，采用直径8mm的不锈钢圆钢弯折成型，挂齿间距为40mm，可同时悬挂24串常规尺寸的肉串、烤串，挂架距离下方加热管的垂直距离为120mm，这个距离既可以保证加热管的红外热量充分辐射到食材表面，形成均匀的烤制受热面，也不会因为距离过近导致食材局部焦糊，同时油脂滴落时不会直接接触高温加热管产生大量油烟，配合槽体底部的接水盘设计，滴落的油脂直接落入低温水面，从源头减少油烟产生，适配商场内餐饮门店的油烟排放要求，不需要额外加装大功率排烟管道即可满足环保验收标准。

　　设备两端设置的一体式不锈钢提手，采用直径16mm的不锈钢圆管弯制，与主体槽体采用满焊连接并做抛光打磨处理，焊接位置做圆弧过渡，不存在清洁死角，日常清理时可以直接用湿抹布擦拭整个设备外表面，不会有油污残留的缝隙。设备底部设置四个高度可调的橡胶防滑脚杯，调节行程为15mm，放置在略有不平整的操作台面上时，可以通过调整脚杯高度保证设备整体处于水平状态，避免槽体内的接水盘出现积水倾斜、油脂溢出的问题。

　　设计过程中重点考量了商用场景下的耐用性要求，所有板材折弯处的内圆角均控制在R3mm，既避免了直角折弯带来的应力集中问题，提升槽体的整体结构强度，满负载状态下槽体中部的形变量不超过0.5mm，长期使用不会出现槽体凹陷变形的问题，也避免了尖锐直角带来的操作划伤风险。接油抽屉采用抽拉式结构，抽屉与槽体之间的配合间隙控制在2mm，抽拉顺滑无卡顿，抽屉深度为50mm，单班营业结束后抽出抽屉即可清理内部的油水混合物，不需要将整个设备搬移清理，大幅降低门店的日常清洁工作量。

　　从安装边界来看，设备背部预留的电源接线口距离台面高度为100mm，接线时电源线可以顺着操作台背面的走线槽排布，不会出现电源线被设备挤压、弯折破损的安全隐患，设备两侧预留的散热间隙要求不小于50mm，保证设备长时间连续工作时内部的温控元件可以通过自然对流散热，不会出现过热保护停机的问题，适配餐饮门店高峰时段连续8小时以上的持续作业需求。烤架位置的挡油边高度为20mm，可以有效阻挡烤制过程中溅出的油滴，避免油滴落到设备外部的台面上，保持操作区域的整洁。
