军用圆形多规格电缆连接器3D设计

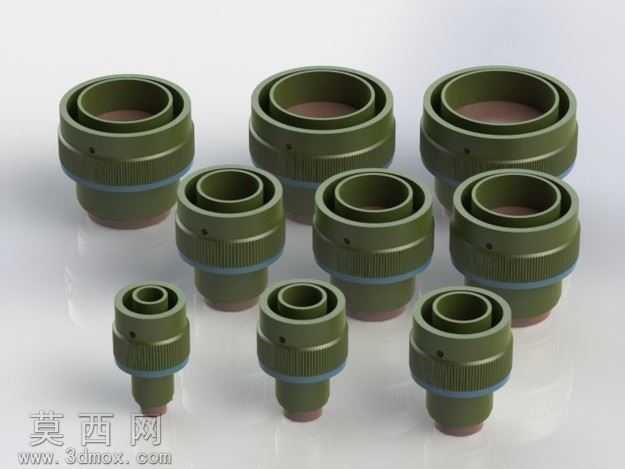

本套模型为军用规格圆形电缆连接器的全系列三维设计，覆盖08至24共九种不同尺寸规格，适配不同线径的电缆安装需求，建模过程严格遵循军用连接器的通用设计规范，还原了产品的真实结构与外观特征。建模阶段首先以公制单位为基准，针对每一款连接器分别绘制旋转基体草图，通过凸台旋转生成主体外壳结构，外壳表面的防滑滚纹采用圆周阵列特征实现，均匀分布的滚花细节还原了实物的握持防滑设计，外壳上的定位小孔、侧面的卡扣限位结构均通过拉伸切除与阵列命令完成，保证每一处结构特征都符合实际加工逻辑。材质与渲染环节，主体外壳采用军绿色硬质阳极氧化铝合金材质参数，调整材质的粗糙度与金属度参数还原军用装备的哑光磨砂质感，接口内部的绝缘密封层设置为深棕色橡胶材质，添加轻微的半透明与柔性质感，外壳中部的密封胶圈设置为深蓝色橡胶材质，区分不同功能部件的材质差异；渲染时采用柔和的影棚布光，主光源从侧上方打亮产品主体，辅光源补全暗部细节，添加微弱的环境反射效果，让军绿色外壳的质感表现更真实，不同尺寸的产品按照大小错落排布，直观呈现全系列产品的尺寸梯度差异。结构设计上，每款连接器均采用公母对接的通用结构，外壳设置有旋合锁紧结构，可实现对接后的快速锁紧与防松，内部预留多芯信号接触件的安装空间，中部的密封胶圈可实现对接后的IP67级防护效果，适配野外、车载等复杂军用场景的使用需求，外壳的滚花设计方便操作人员在戴手套的工况下完成旋合操作，定位小孔可实现对接时的防呆定位，避免插针对接错位损坏内部元件。整套模型的各规格零件均采用参数化建模方式，关键尺寸设置全局变量关联，可根据实际使用需求快速调整对应规格的尺寸参数，适配不同的电缆线径与安装场景，可直接用于军用通讯设备、车载电气系统、野外供电系统的配套设计选型，也可作为连接器类产品的结构设计参考模板，帮助设计人员快速掌握军用圆形连接器的结构设计逻辑与细节处理技巧。
