罗兰DXY1200笔式绘图仪结构还原

　　在CAD尚未全面普及的工程制图阶段，笔式绘图仪是设计院、加工车间输出纸质图纸的核心终端设备，罗兰DXY1200作为同期桌面级笔式绘图设备的典型代表，其结构设计完全围绕小幅面精准绘图的需求搭建，整机采用台式卧式布局，机身主体为冲压成型的薄钢板壳体，底部设置四个可调橡胶支脚，可适配不同平整度的工作台面，安装时仅需预留机身前后各150mm的走纸与操作空间，左右侧预留50mm的散热间隙即可，无需额外的固定安装工序，整机重量控制在12kg左右，单人即可完成移位与布设。

　　设备核心走纸机构采用摩擦辊+压纸轮的组合结构，走纸辊表面做细密网纹滚花处理，配合三组均匀分布的橡胶压纸轮，可保证A4幅面范围内的卡纸、绘图纸走纸偏移量控制在0.1mm/米以内，完全满足工程线条图、小型名片版式的印制精度要求。笔架部分采用步进电机驱动同步带传动的X-Y双轴运动结构，X轴行程覆盖210mmA4幅面宽度，Y轴有效行程297mm，笔架搭载4个独立笔位，可通过程序控制自动切换不同线宽的绘图笔，无需人工中途换笔即可完成粗实线、细实线、虚线等不同线型的绘制，适配机械制图、电路版图、名片版式等不同场景的输出需求。

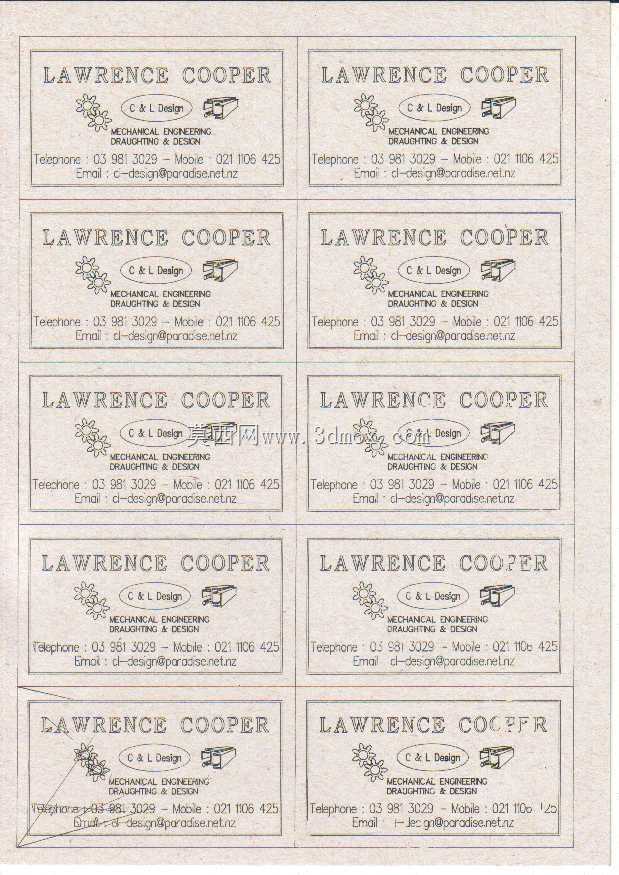

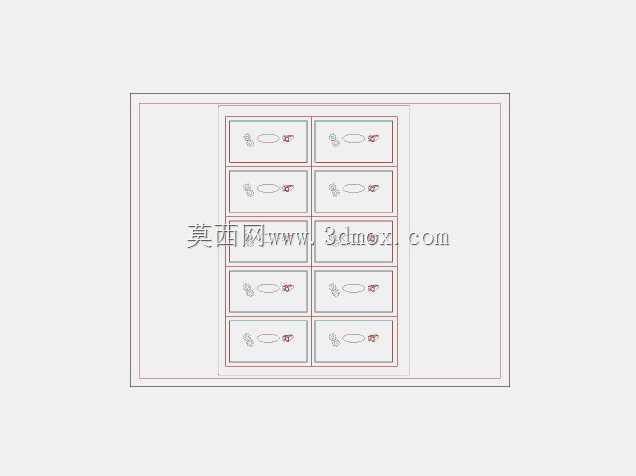

　　从实际使用场景来看，该设备除了常规的工程图纸输出外，不少用户也将其用于小批量名片的定制印制，由于采用笔式接触绘制的原理，其输出的线条边缘锐利度远超同期针式打印机，在铜版纸卡纸表面的墨迹附着力也更稳定，只是受限于步进电机的运动速度，连续输出10张A4幅面的名片版式大概需要45分钟，更适合小批量定制场景而非大规模量产。设备的控制电路集成在机身左侧的腔体内，采用并行接口与上位机连接，可直接接收早期AutoCAD等绘图软件输出的HPGL绘图指令，无需额外的驱动转换模块，电路部分做了独立的金属屏蔽罩设计，可避免车间内电机、焊机等设备的电磁干扰对绘图精度造成影响。

　　建模还原过程中，需要重点关注走纸辊与压纸轮的配合间隙、笔架运动的行程限位结构、笔夹的弹性锁紧机构这几个核心部分：走纸辊与压纸轮的间隙需根据常用纸张厚度设置在0.1-0.3mm的可调范围，间隙过大会导致走纸打滑偏移，间隙过小则会压伤纸面留下压痕；笔架的X轴两端设置了橡胶缓冲限位块，可避免步进电机失步时笔架撞击机身造成结构损坏；笔夹采用扭簧弹性结构，换笔时仅需0.5N的按压力即可完成绘图笔的装卸，适配直径8mm的标准通用绘图笔，无需定制专用耗材。设备的操作面板设置在机身前侧右侧，仅配备走纸、换笔、启停三个实体按键，没有多余的复杂功能，所有绘图参数全部由上位机软件下发控制，这种极简的硬件设计也让设备的故障率极低，只要定期清洁走纸辊表面的纸屑、给同步传动导轨添加少量润滑脂，即可长期稳定运行，不少服役超过二十年的设备至今仍能正常完成绘图作业。

　　不同于后期大幅面喷墨绘图仪的结构设计，这款桌面级笔式绘图仪的所有传动部件都做了紧凑化布局，机身内部没有多余的冗余空间，同步带的张紧机构采用偏心轮调节结构，无需拆卸外壳即可从机身侧面完成张紧度调整，日常维护十分便捷。在三维建模时，所有运动部件的配合公差都按照实际设备的装配要求设置，笔架与导轨的配合间隙控制在0.05mm以内，保证模拟运动时不会出现卡滞或窜动的问题，走纸辊的同轴度公差设置为0.02mm，还原真实设备的走纸精度表现。
