螺栓拼接式车间操作工作台结构设计

　　在中小批量加工车间、设备维保站点、装配实训场地这类场景里，固定焊接的工作台往往会遇到进场难的问题——不少厂区的车间门、消防通道净宽有限，整体焊接的长尺寸工作台无法直接通过，强行搬运还容易磕碰门框、刮蹭墙面，甚至需要临时拆除门体才能进场，额外增加了施工成本与进场周期。这款采用螺栓拼接结构的工作台，正是针对这类实际使用痛点做的结构优化，从设计源头解决了窄通道进场的适配问题。

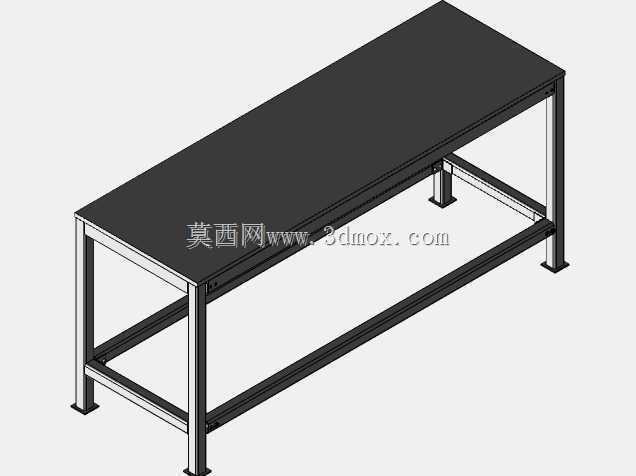

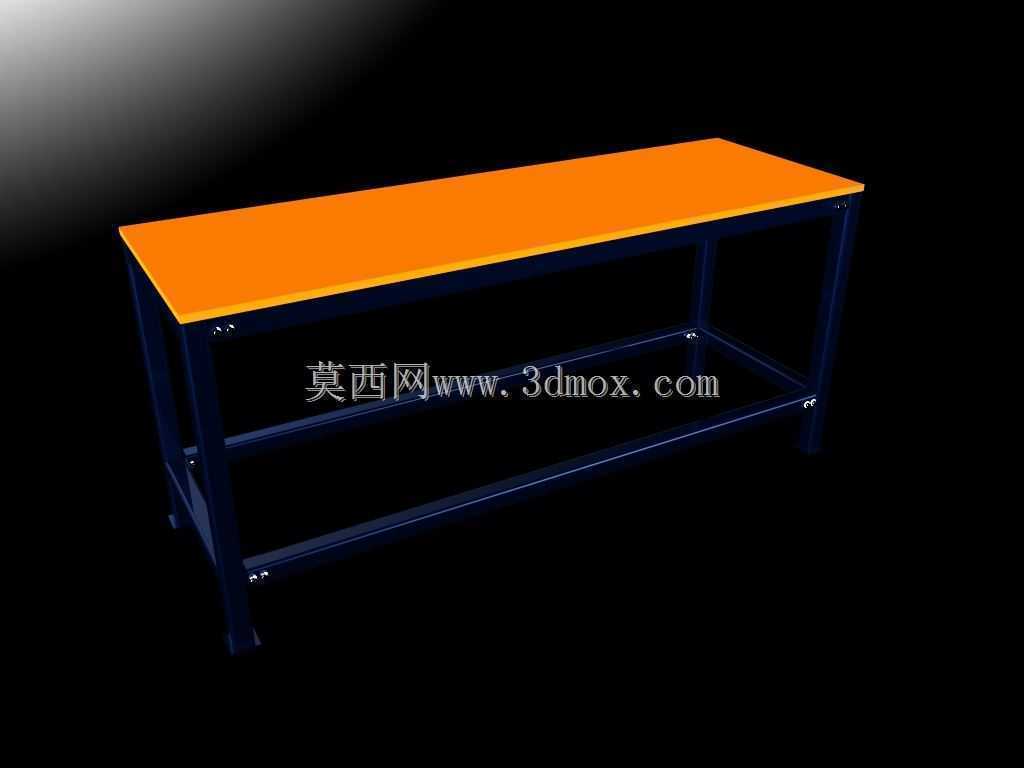

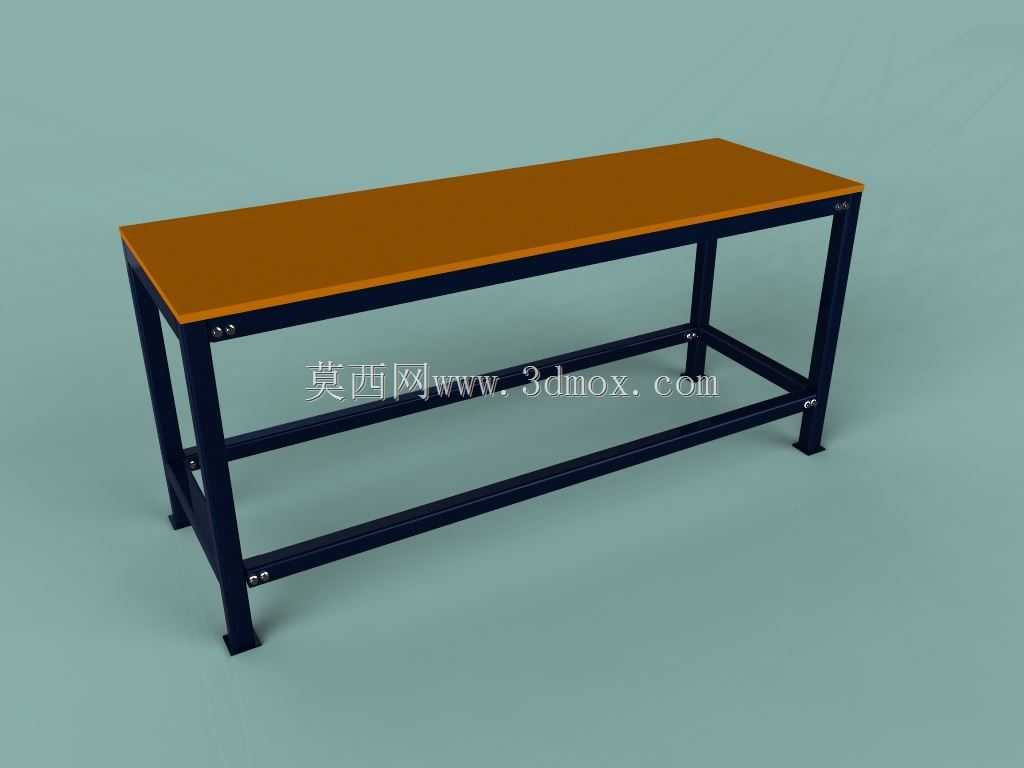

　　从结构组成来看，这款工作台整体分为台面、支撑框架、底部横撑三个核心部分，所有构件之间均采用标准六角螺栓配合防松垫圈连接，没有任何焊接点位，所有构件拆分后单块部件的最大外轮廓尺寸不超过1.2米，完全可以通过常规宽度的厂区门洞、楼道转角，甚至可以通过普通客梯运输到高层车间使用，进场后仅需配套普通扳手即可完成组装，不需要焊接设备、吊装设备辅助，两名操作人员半小时内即可完成全部组装工作，组装完成后整体结构的刚性完全可以满足常规装配、检修、工件摆放的使用需求。

　　台面部分采用高密度复合板材制作，表面做耐磨防刮处理，边缘做圆弧包边处理，避免尖锐边角磕碰操作人员，台面的平面度控制在每米0.5毫米以内，能够满足小型工件装配、量具摆放、轻型设备放置的平面度要求，不会因为台面形变影响装配精度或者量具读数。支撑框架采用矩形钢管焊接成型的分体式支腿，单根支腿为独立构件，支腿底部配有可调橡胶脚垫，能够适应不平整的车间地面，通过调整脚垫高度可以将台面整体调平，调平行程为20毫米，足以覆盖常规水泥地面的平整度误差，同时橡胶脚垫可以起到防滑、减震的作用，避免工作台在受力时出现滑移，也能减少操作时产生的震动传导到地面，降低车间内的震动传导影响。

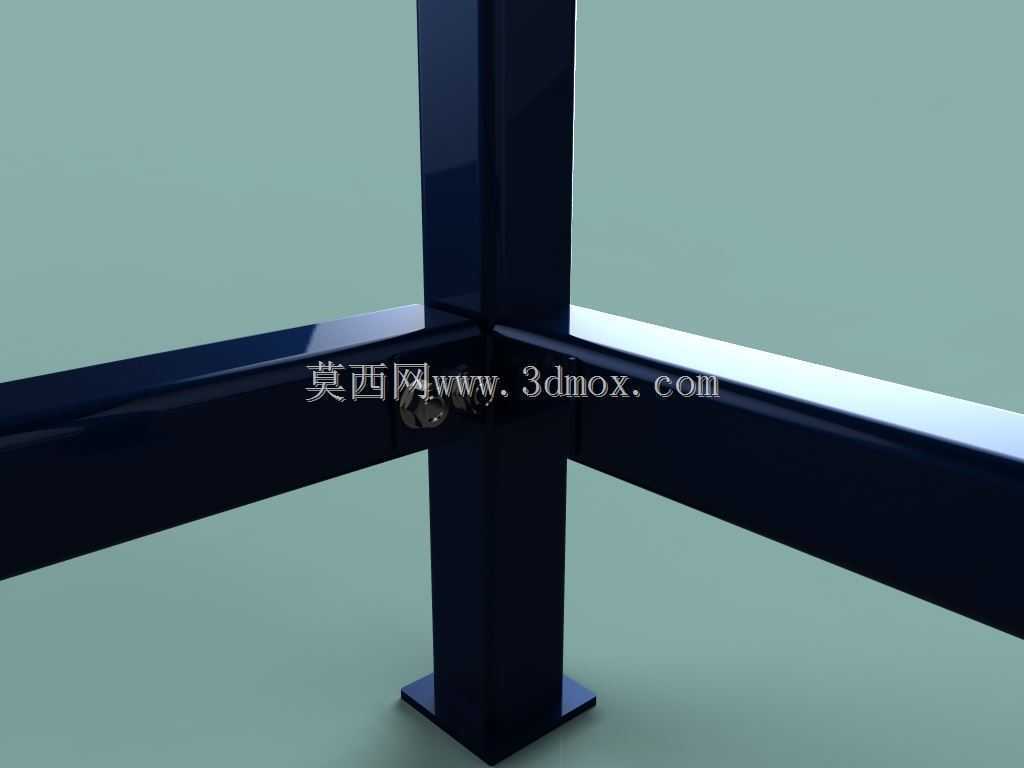

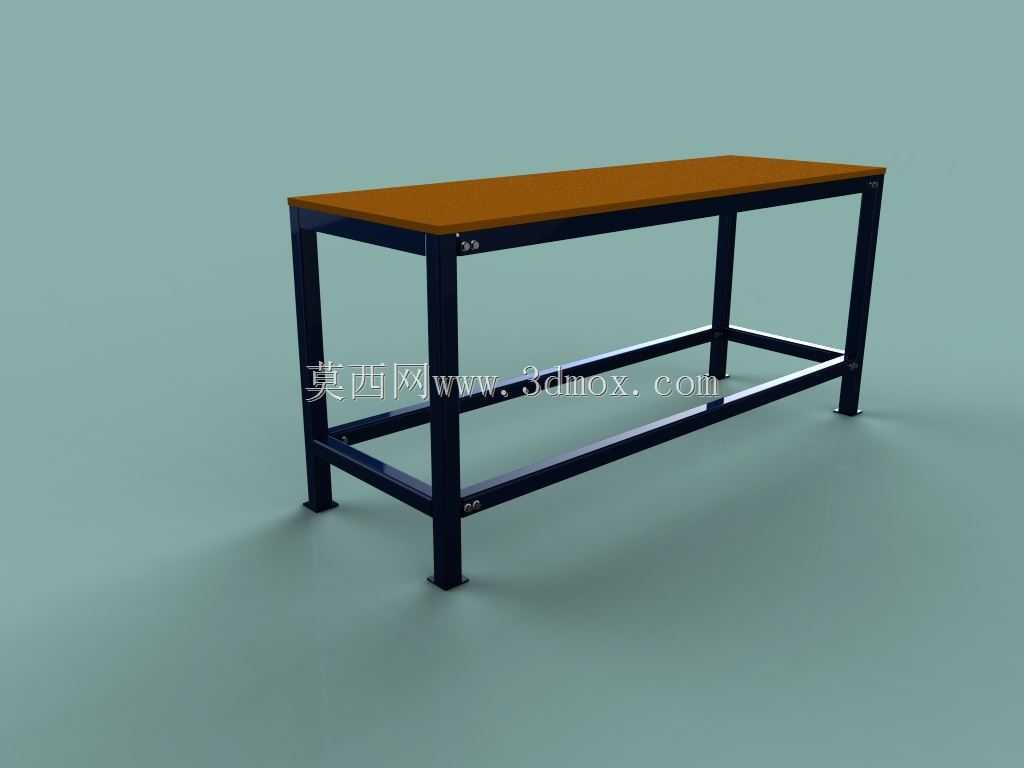

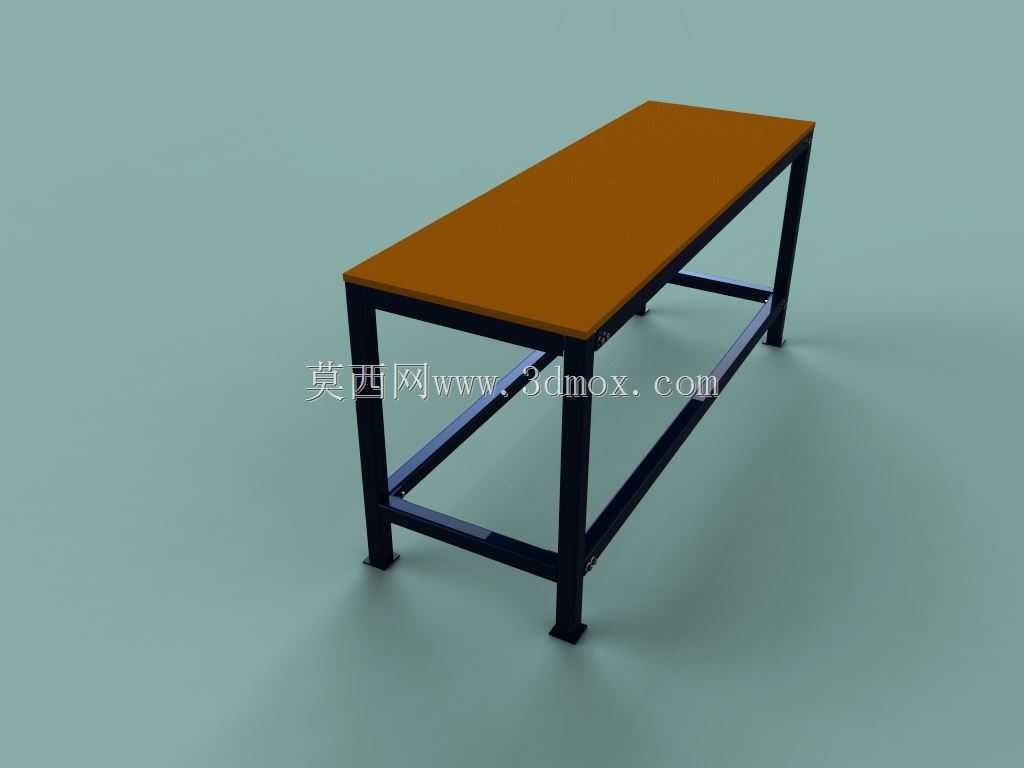

　　框架部分的横向连接撑分为上下两层，上层横撑位于台面下方150毫米位置，主要作用是连接前后支腿，提升框架整体的抗扭刚性，同时可以作为临时的工具挂装点位，配套挂钩即可悬挂常用的扳手、螺丝刀等手动工具；下层横撑位于支腿底部上方100毫米位置，除了提升框架整体稳定性之外，还可以作为下层置物层的支撑，铺设板材后即可放置较重的工件、工装夹具，提升工作台的空间利用率。所有螺栓连接点位均设计了定位沉孔，组装时不需要额外做尺寸测量，构件对准孔位穿入螺栓拧紧即可，不会出现组装错位、尺寸偏差的问题，连接点位的钢板厚度做了加厚处理，避免多次拆装后出现孔位变形、连接松动的问题，日常使用中如果出现单个构件损坏，只需要更换对应构件即可，不需要整体报废工作台，降低了后期维护成本。

　　从安装边界来看，这款工作台的整体长度为1.8米，宽度为0.6米，组装完成后的整体高度为0.8米，符合人体工程学操作高度，适合站立操作的装配、检修作业，安装时仅需要预留长度方向2米、宽度方向0.8米的地面空间即可，不需要做地面预埋、固定处理，放置到位调平后即可投入使用，后续如果需要调整工位位置，既可以整体推移短距离移动，也可以快速拆分后搬运到其他区域重新组装，适配车间工位灵活调整的使用需求。

　　在实际使用场景中，这款工作台可以承担轻型工件的装配作业、设备维保的零件摆放、工具量具的临时放置、实训教学的操作工位等多种功能，框架的额定承载能力为每平方米300公斤，完全可以满足常规机械加工、装配、维保场景的承重需求，不会因为正常放置工件、操作受力出现结构变形。和传统整体焊接工作台相比，这种螺栓拼接的结构虽然在组装环节需要花费少量时间，但在进场运输、工位调整、后期维护上的优势非常明显，尤其适合场地经常调整、进场通道狭窄的中小型车间、维保站点、职业院校实训场地使用，不需要为了工作台进场特意改造通道，也不需要在工位调整时动用切割、焊接设备重新改制，大幅提升了工位布置的灵活性。

　　设计过程中也充分考虑了不同使用场景的适配性，如果有防静电需求，只需要更换防静电台面、在支腿处加装接地导线即可，不需要改动主体框架结构；如果需要增加台虎钳、照明支架、物料挂板等附件，只需要在框架对应位置预留安装孔位即可，主体框架的通用化程度很高，不需要针对不同附件重新设计整体结构，降低了衍生型号的设计成本。所有连接用的螺栓均采用国标标准件，后期如果出现螺栓丢失、滑牙的问题，在本地五金门店即可买到同规格的替换件，不需要找厂家定制特殊配件，进一步降低了使用维护的门槛。
