饮料分配器壁挂式沥水接水托盘结构

　　在商用饮品调配、自助餐饮取餐的场景里，饮料分配器下方的承接部件一直是容易被忽略但直接影响使用体验的结构，这款壁挂式沥水接水托盘，就是针对这类场景做的适配性钣金结构设计。日常使用中，接取饮品时难免出现滴漏、接取过量溢出的情况，若没有对应的承接结构，洒落的液体会直接污染台面、地面，增加清洁维护的工作量，甚至带来地面湿滑的安全隐患，这款托盘的核心作用，就是承接所有从分配器出口滴落、溢出的液体，保持操作区域的整洁。

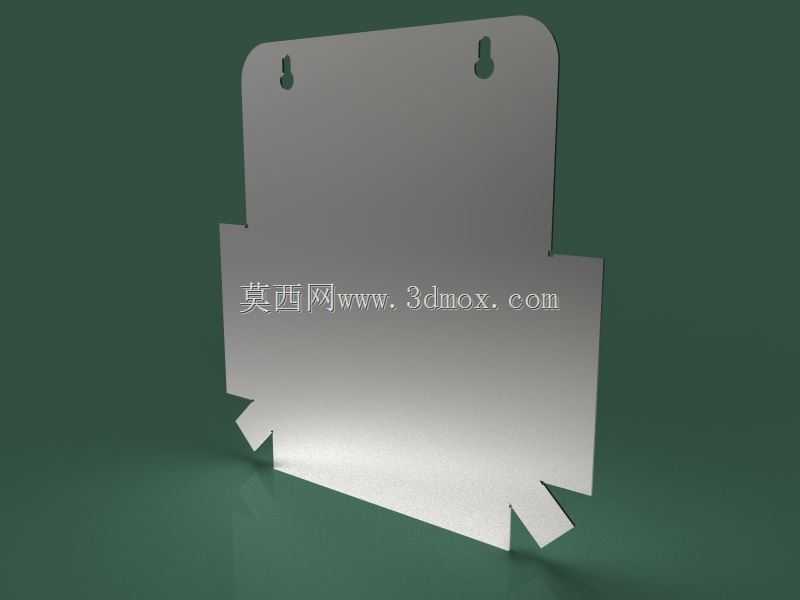

　　从结构设计逻辑来看，整个托盘采用分体式组合结构，分为后部安装挂板与前部接水主体两部分。后部挂板做了圆角过渡处理，避免尖锐边角带来的安装、使用划伤风险，挂板上设置了两个葫芦形挂孔，这种孔型的设计优势十分明显：安装时可以先将膨胀螺丝或自攻螺丝在墙面固定到合适位置，预留出螺丝头的间隙后，直接将挂板的大孔位对准螺丝头套入，再向下滑动卡入小孔段即可完成固定，不需要在安装时全程托举部件拧紧紧固件，单人就能快速完成壁挂安装，同时葫芦孔的卡合结构能避免托盘受外力碰撞时向上滑脱，提升安装可靠性。挂板与接水主体之间采用折边咬合的连接方式，不需要额外的焊接或紧固件，既减少了加工工序，也避免了焊缝位置长期接触液体出现锈蚀的问题。

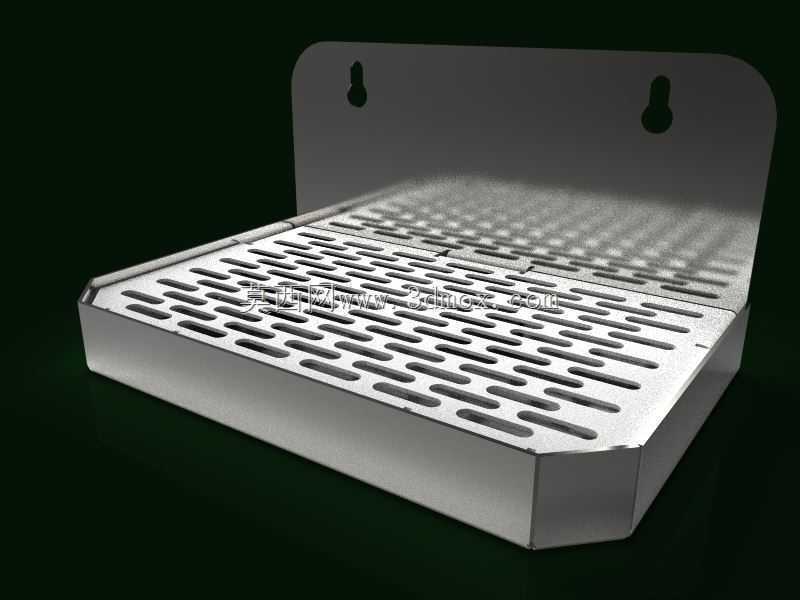

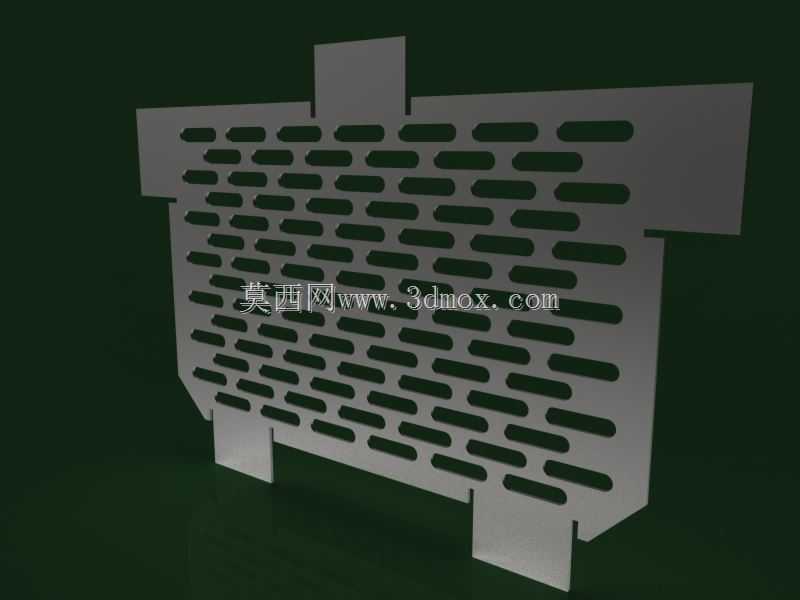

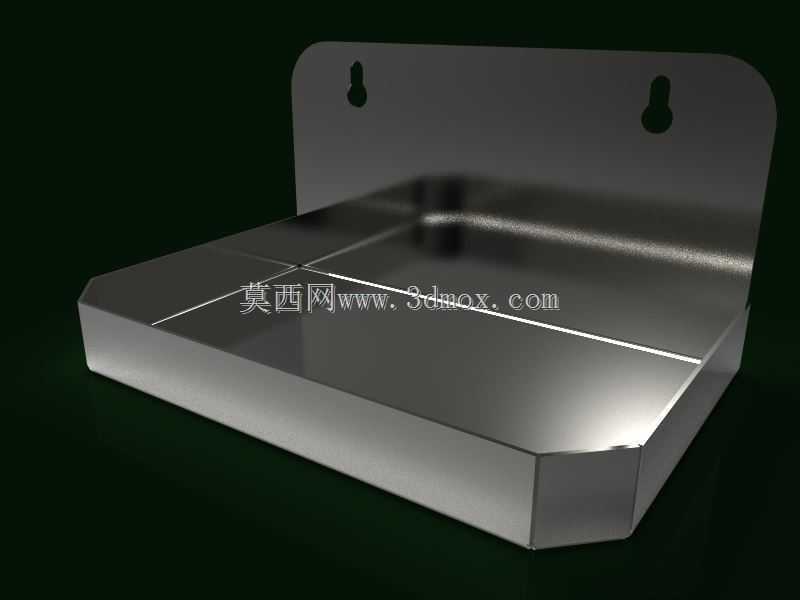

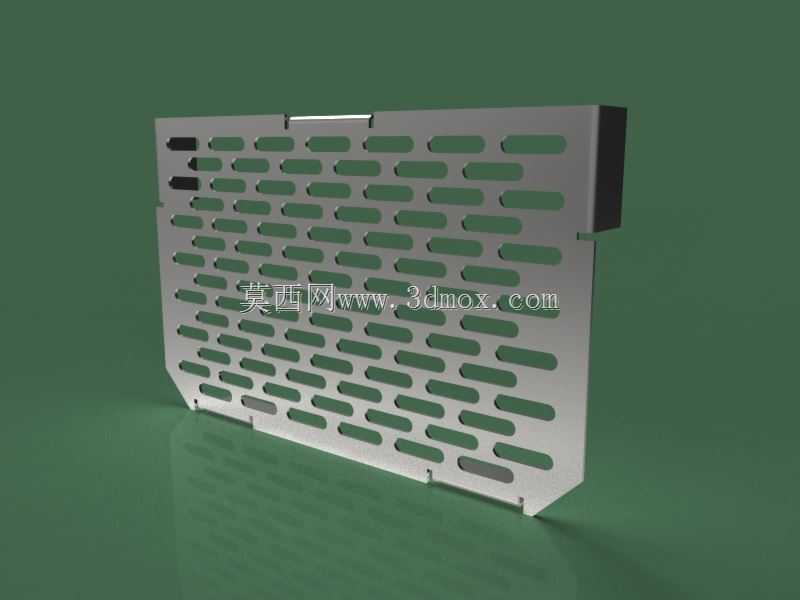

　　前部接水主体采用盒式围边结构，四周的折边高度经过实际场景验证，能够容纳常规使用场景下单次溢出的液体量，避免液体从托盘侧边漫出。托盘上部的沥水格栅采用长条腰型孔阵列排布，这种孔型相比圆孔有更高的通流效率，洒落的液体可以快速通过格栅孔流入下部的储水腔，不会在格栅表面积留，避免放置杯子时底部沾到积留的液体；腰型孔的排布方向顺着托盘的长度方向设置，同时格栅的筋条宽度做了优化，既保证了足够的支撑强度，不会因为放置重物出现格栅变形，也尽可能增大了开孔率，提升沥水速度。格栅与下部储水腔为可分离式设计，当储水腔内的积液达到一定量时，可以直接将格栅取下，倒出积液后完成清洁，不需要拆卸整个壁挂结构，日常维护十分便捷。

　　从加工工艺适配性来看，整个部件的所有结构都适配激光切割与转塔冲床的加工流程，所有的孔位、外形轮廓都可以在板材上一次冲切或切割完成，后续通过数控折弯完成各边的成型，不需要额外的冲压模具，小批量生产时也能控制加工成本，折弯处的工艺缺口都做了对应处理，避免折弯时出现板材撕裂、起皱的问题，所有的外露边都做了去毛刺处理，避免清洁、使用时划伤操作人员。

　　安装边界方面，后部挂板的两个挂孔中心距根据常规墙面安装的受力分布做了优化，安装时只需要保证两个固定点在同一水平线上，就能让托盘保持水平状态，避免积液向一侧倾斜漫出；托盘整体的伸出长度适配主流饮料分配器的出口高度，不会因为伸出过长导致磕碰，也不会因为伸出过短无法承接滴落的液体；托盘的整体宽度覆盖了单头或双头饮料分配器的出口范围，能够同时承接多个出口的滴落液体。在材质选择上，这类结构通常采用食品级不锈钢板材制作，表面可以做拉丝或喷砂处理，既具备良好的抗锈蚀能力，接触饮品液体也不会产生有害物质，同时表面的哑光处理不容易残留水渍，清洁后能保持较好的外观状态。

　　实际使用过程中，这款托盘除了承接滴落液体，格栅表面也可以临时放置接取完饮品的杯子，让杯壁残留的液体滴落到储水腔内，避免杯子移动时将液体带到其他区域；围边的折边做了向内的微卷处理，不仅提升了结构的刚性，也避免了锐边外露的风险。针对不同的使用场景，这款结构的尺寸可以做等比例缩放，适配不同规格的饮料分配器、开水器甚至净水设备的出水端，核心的挂装结构、沥水格栅、储水腔的设计逻辑可以通用，只需要根据安装位置的宽度、伸出空间调整对应的外形尺寸即可。在结构强度验证方面，整个托盘的储水腔底部做了微幅的加强折边，即使储满液体也不会出现底部下凹变形的情况，挂板与接水主体的连接位置经过受力校核，能够承受满水状态加上日常放置杯子的总载荷，长期使用不会出现连接位置断裂、变形的问题。
