油罐拖车用PV204型防溢通风构件

　　在道路液态物料运输领域，拖挂式油罐车的罐体通气系统是保障运输安全的核心部件之一，本次涉及的通风构件，主要适配中小型拖挂油罐车的罐体顶部安装场景，解决车辆在拖行、意外倾翻工况下的罐体通气与介质防溢需求。

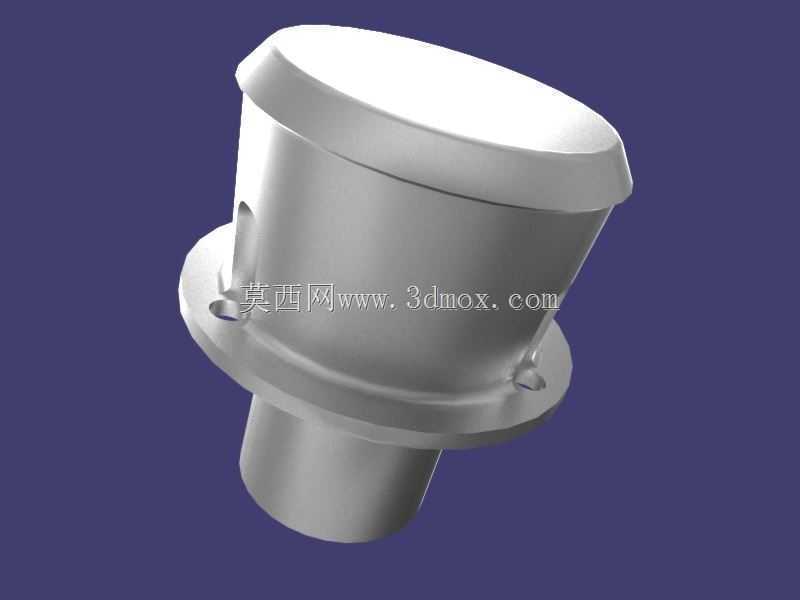

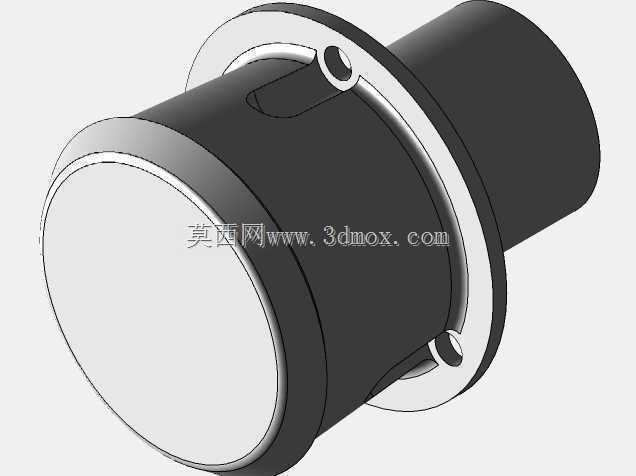

　　从实际工况适配来看，常规油罐车在装卸料、行驶过程中，罐内介质会因温度变化、液位波动产生内外压差，若没有可靠的通气路径，罐体易出现吸瘪、鼓胀变形的风险，而普通通气口在车辆发生倾翻、急刹拖挂移位时，又会出现罐内液态介质泄漏的问题，这款通风构件正是针对这两个核心矛盾做的结构设计。其整体采用上下分段式结构，下部为带安装法兰的插接段，法兰盘上预留了对称分布的安装孔位，可直接匹配罐体顶部预设的安装座，安装时插接段伸入罐体预留的通气接口内，法兰面与罐体安装座之间加装密封垫片后通过螺栓紧固，无需额外焊接适配结构，能适配壁厚4-8mm的碳钢、铝合金罐体安装，安装后整体突出罐体顶部的高度控制在合理范围，不会超出车辆顶部的限界要求，也不会和罐顶的行走护栏、人孔盖操作空间产生干涉。

　　中部为通气腔体结构，腔体内部设置了倾斜式的密封启闭结构，当罐体处于正常直立行驶、静置状态时，内部启闭件依靠自身重力保持开启状态，罐内与外界大气保持连通，可平衡罐内因为油料热胀冷缩、装卸料产生的正负压力，通气流量可满足常规10-30立方容积油罐车的呼吸通气需求，不会因为通气量不足导致罐体承压异常。当车辆发生倾翻、罐体倾斜角度超过设定阈值时，内部启闭件会在重力作用下沿倾斜的导向面滑移，快速封堵通气出口，避免罐内液态介质从通气口泄漏，有效降低倾翻事故后的次生风险。

　　上部为带弧形顶盖的防护段，顶盖边缘做了向下翻边的结构，可在露天行驶场景下阻挡雨水、扬尘直接进入通气腔体，避免杂质进入罐内污染油料，同时翻边结构不会遮挡通气路径，保障正常通气时的气流通畅。整个构件的外部轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，一方面可降低车辆高速行驶时的风阻，另一方面也能避免人员在罐顶操作时被棱角磕碰划伤。

　　从建模落地的角度看，该构件的各段同轴度公差控制在合理范围，法兰安装面与下部插接段的垂直度满足密封安装要求，内部启闭件的活动间隙经过适配，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致密封失效，所有壁厚均按照常压罐体附件的强度要求设计，可承受车辆行驶过程中的振动、冲击载荷，长期使用不会出现结构开裂、变形的问题。在实际选型适配时，可根据罐体的通气量需求、安装接口尺寸匹配对应规格，安装后无需频繁维护，仅需在罐体定期检修时清理通气腔体内的积尘、杂物即可保障功能可靠。
