机器人焊接工位镀锌钢板排烟集气罩

　　在汽车零部件、钢结构件的自动化焊接车间里，工业机器人焊接工位的烟尘收集一直是工位环保配套的核心环节，这款镀锌钢板材质的集气排烟罩，正是针对大尺寸焊接工位的顶吸式烟尘收集需求设计的配套构件。不同于小型手工焊工位的侧吸式小型集气罩，这款抽气罩采用方形大覆盖面积的底座设计，能够完整覆盖机器人焊接作业的有效行程范围，避免焊接过程中产生的含金属氧化物烟尘、焊接烟气从罩体边缘溢散到车间整体环境中，从源头控制焊接烟尘的扩散路径。

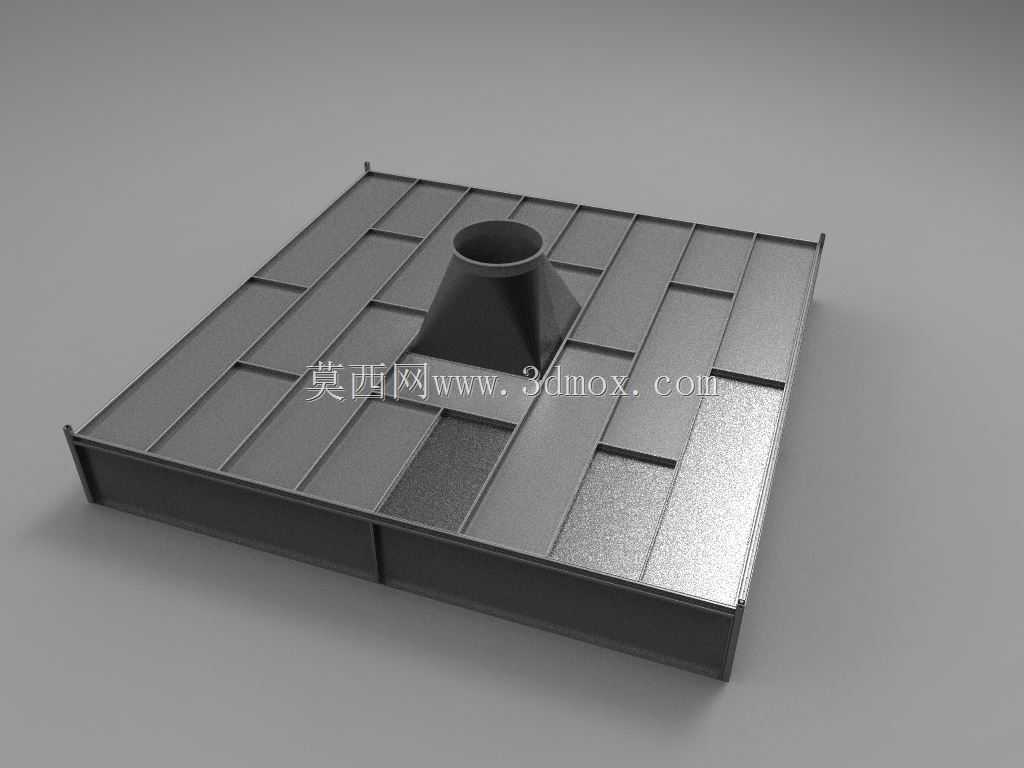

　　从结构设计逻辑来看，罩体主体采用分块拼接的镀锌钢板结构，底座区域设置有纵横交错的加强筋结构，这些筋条并非随意布置，而是根据镀锌薄板的焊接变形量、负压工作状态下的结构刚度要求排布，能够在采用较薄镀锌钢板控制整体重量的前提下，避免罩体在风机负压抽吸作用下出现板面凹陷、结构变形的问题，同时分块式的面板设计也方便车间现场的组装与运输，不需要大型吊装设备即可完成工位上方的安装作业。罩体中部的锥形过渡段采用天方地圆的结构形式，上端的圆形接口直接匹配车间常规的螺旋通风管道管径，不需要额外制作变径接头即可对接排风管路，锥形段的倾斜角度经过气流组织优化，能够让进入罩体的烟尘气流平缓过渡到上部排风管道，避免在罩体内部形成涡流区造成烟尘沉积，减少后期维护过程中清理罩体积尘的工作量。

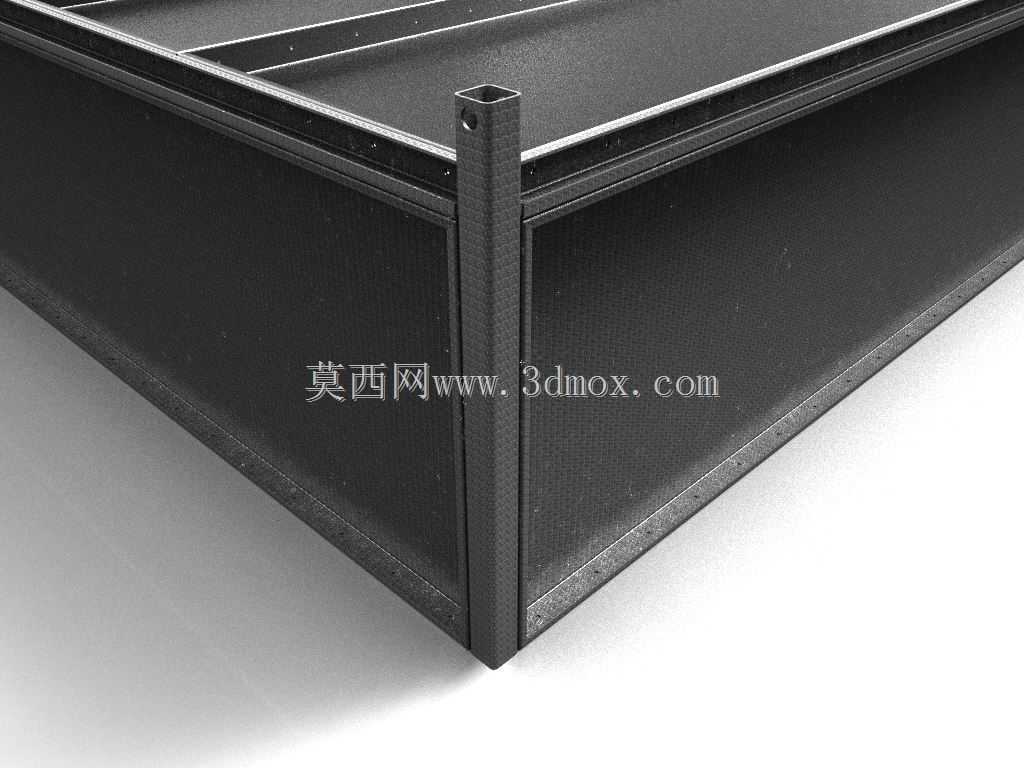

　　从安装边界来看，这款抽气罩的方形底座边缘设置有外翻的安装折边，折边上预留有标准间距的螺栓安装孔，既可以通过吊杆直接吊装在车间厂房的顶部网架下方，也可以搭配立式支架安装在焊接工位的外围防护栏上方，安装时罩体下沿距离焊接作业点的高度需要控制在合理区间，既保证足够的烟尘抽吸覆盖范围，又不会因为距离过高导致抽吸风速不足，无法有效捕捉上浮的焊接烟尘。材质选用镀锌钢板也是出于焊接工位的实际使用场景考虑，焊接过程中产生的飞溅火星温度较高，普通塑料或者薄铁皮材质容易被烧穿或者快速锈蚀，镀锌钢板本身具备不错的抗锈蚀能力，表面的镀锌层也能抵御焊接烟尘中带有的弱腐蚀性物质，延长构件在车间复杂环境下的使用寿命，同时镀锌钢板的焊接加工性能较好，现场如果需要根据实际工位尺寸做小幅调整，也可以直接采用氩弧焊或者二氧化碳气体保护焊进行现场改配，不需要特殊的加工设备。

　　在实际配套选型时，这款抽气罩需要匹配对应风量的离心风机，根据罩口面积计算所需的排风风量，保证罩口位置的控制风速达到焊接烟尘捕捉的要求，通常在机器人焊接工位应用时，罩口控制风速不低于0.5m/s即可实现较好的烟尘收集效果，配合管路中的滤筒除尘设备，能够直接将收集到的焊接烟尘过滤达标后排放，避免车间内的烟尘浓度超过职业卫生相关标准。不同于整体冲压成型的小型集气罩，这款大尺寸抽气罩的分块结构也方便后期的维护检修，如果某一块面板因为长期受焊接飞溅烘烤出现镀层损坏或者锈蚀，只需要单独更换对应的面板即可，不需要整体拆卸更换整个罩体，能够降低长期使用的维护成本。在三维建模过程中，结构设计重点考量了薄板拼接的焊缝位置避让，所有的拼接焊缝都设置在加强筋的位置，既能够通过加强筋遮挡焊缝提升外观平整度，也能够避免焊缝位置长期接触含尘潮湿气流出现锈蚀渗漏，同时锥形段与方形底座的连接位置设置有一圈闭合的加强边框，提升整个罩体的结构整体性，避免长期受风机振动影响出现连接位置开裂的问题。
