双轴可调式天文观测支撑调节台结构

　　这套双轴可调支撑结构，核心服务于天文观测场景下的光学载荷搭载需求，区别于普通固定式支架，它能同时覆盖水平方位、俯仰倾角两个维度的连续角度调整，适配不同纬度观测点的天体追踪需求，不管是搭载小型天文望远镜、导星相机还是光谱采集模块，都能通过结构本身的调节能力抵消安装基面的水平误差，让载荷光轴精准对准观测目标。从实际使用场景来看，这类结构常被用于户外观测活动、高校天文教学实验、业余天文观测台站的临时搭载工位，不需要额外浇筑固定基座，仅通过底部的多点锁紧结构就能固定在常规工作台、三脚架顶面甚至平整的岩石台面上，安装边界的适配性很强，底部三个支脚的调节行程覆盖正负15度的基面找平范围，哪怕是户外不平整的架设场地，也能快速完成基准调平，不需要额外携带水平调节垫片。

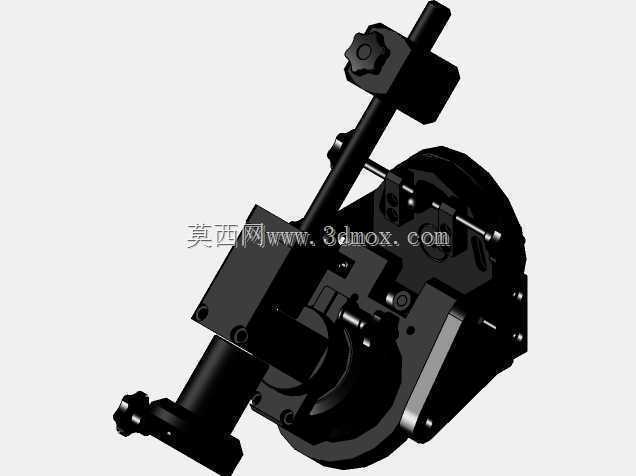

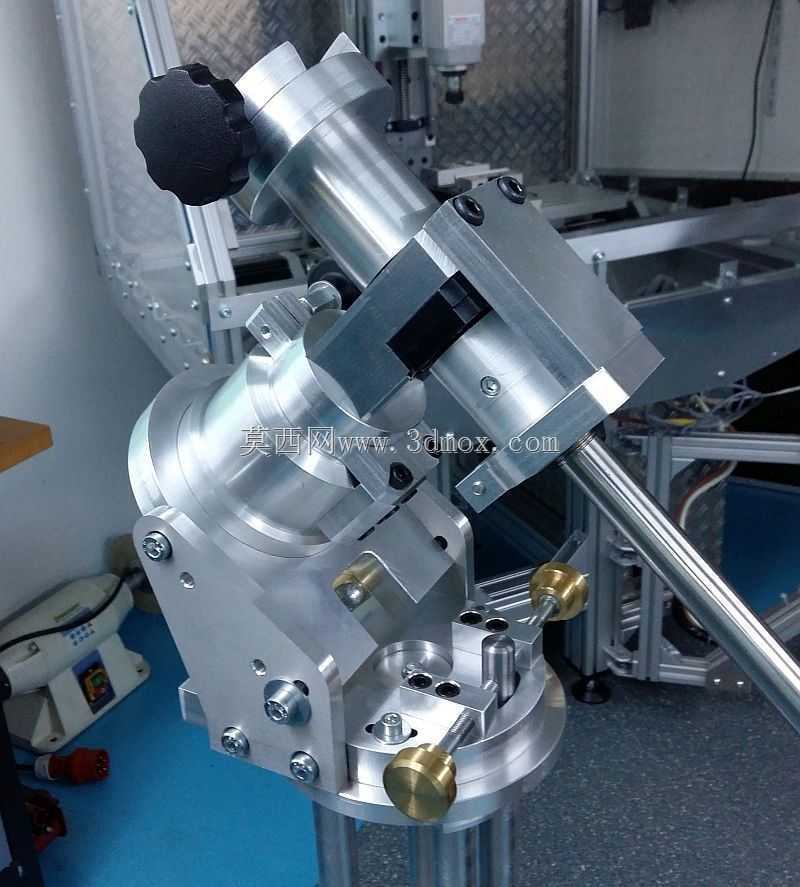

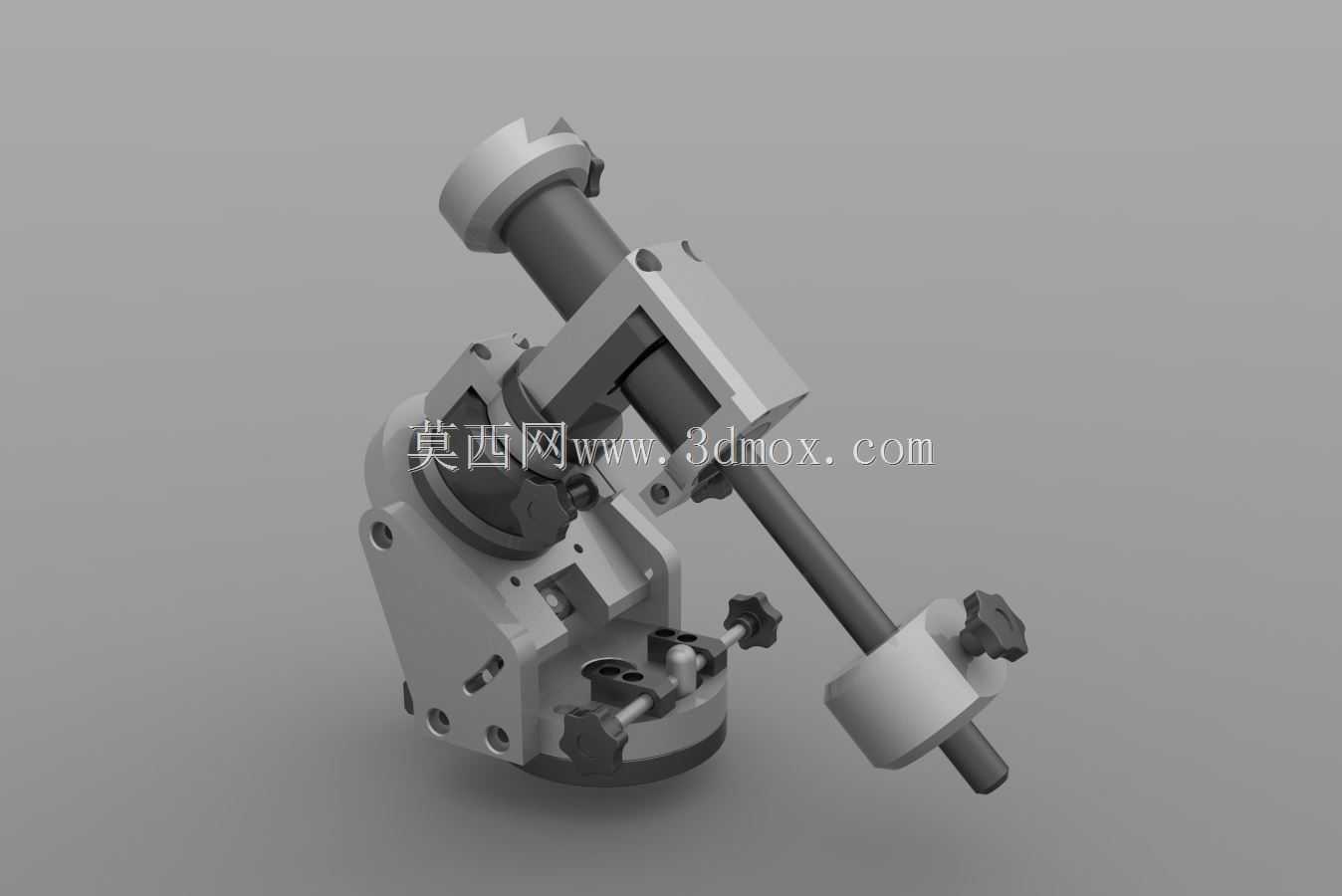

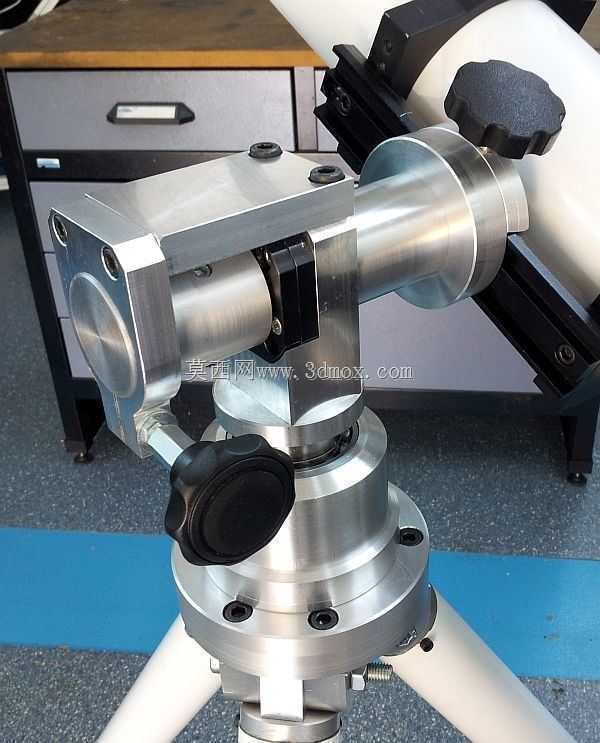

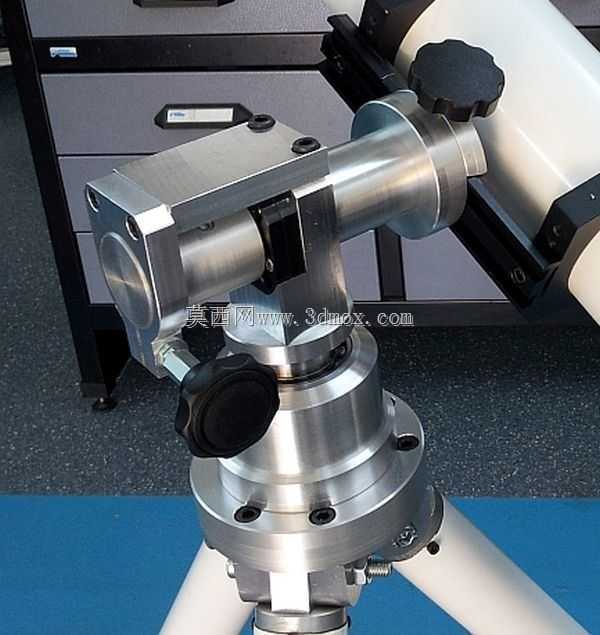

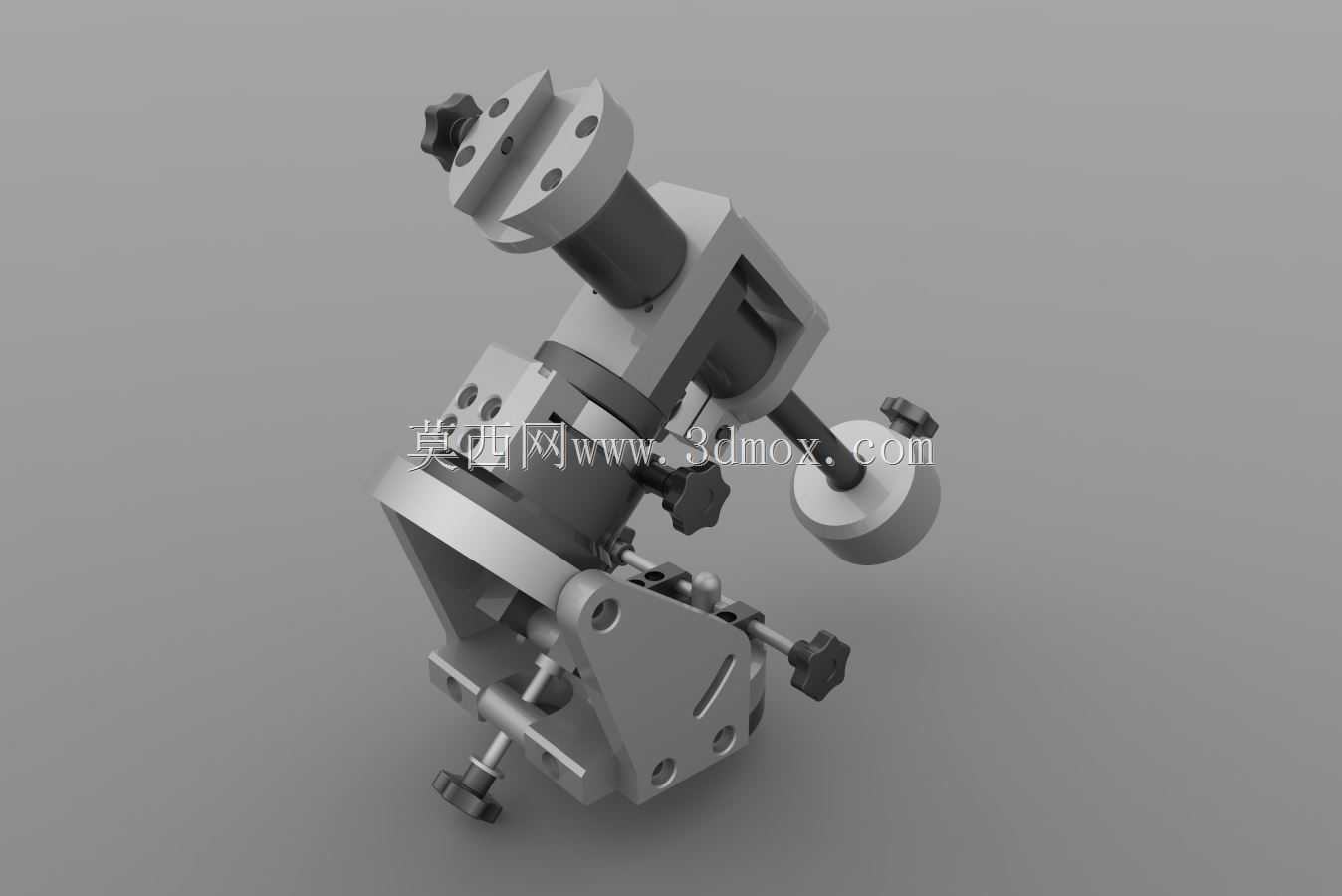

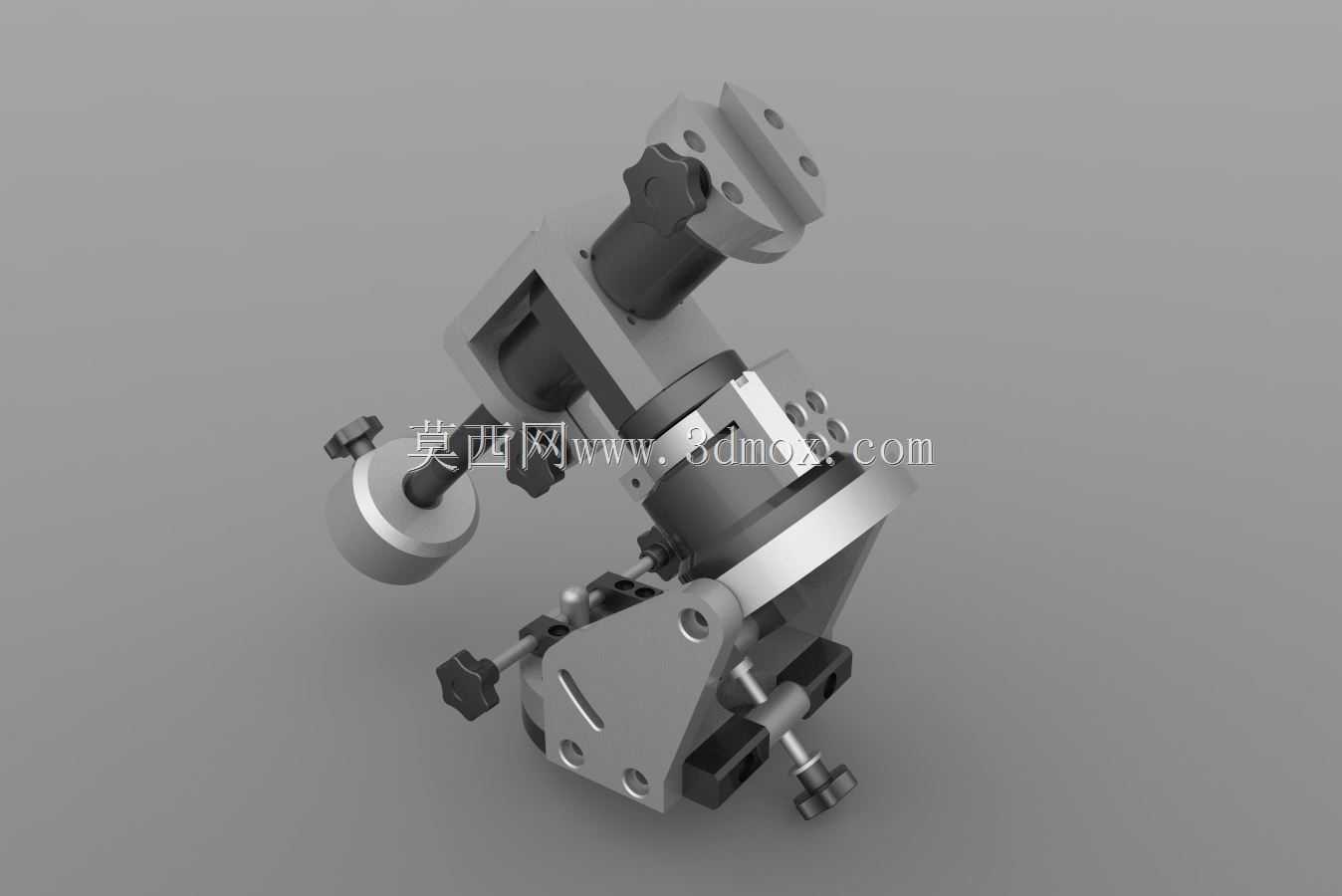

　　结构设计上采用了分层铰接的思路，底层是三角分布的支撑基座，每个支脚都搭配了手拧式锁紧旋钮与微调螺杆，粗调时可以直接松开旋钮快速摆放到大致角度，拧紧旋钮完成初步固定后，再转动微调螺杆实现角分级的精度调整，避免粗调到位后锁紧带来的角度偏移。中间层是方位回转座，采用了轴套配合的回转结构，没有采用复杂的蜗轮蜗杆传动，而是依靠接触面的阻尼垫圈实现转动时的手感反馈，锁紧时通过侧面的顶紧螺栓压合摩擦片，既能实现360度连续回转，又能在任意角度锁死不打滑，足够承载5公斤以内的光学载荷，不会因为风载或者手动操作产生角度窜动。上层的俯仰调节架采用了U型叉臂结构，两侧的铰接轴同轴度控制在0.02mm以内，转动时不会出现卡滞或者空程，俯仰角度覆盖0到90度范围，从低角度的地平线目标观测到天顶方向的垂直观测都能覆盖，叉臂侧面同样设置了手拧锁紧结构，调节时不需要额外工具，徒手就能完成操作。

　　所有的锁紧旋钮都采用了星形防滑结构，即使在冬季戴薄手套操作也能顺利施力，不会出现打滑拧不动的情况。结构件之间的配合面都做了倒角去毛刺处理，没有尖锐的棱角，户外携带时不会刮坏收纳包或者划伤操作人员。整体外形尺寸控制在200mm×180mm×260mm的范围内，收纳时可以将两个调节轴都转到零位，整体结构紧凑，能放进常规的设备收纳箱，不需要拆分部件就能整体携带。安装接口方面，顶部的搭载面设置了标准的相机螺孔与定位销孔，既可以通过1/4英寸标准螺孔连接民用级望远镜、相机，也能通过定位销孔对接定制的科研载荷，适配性覆盖从业余观测到小型教学实验的多数搭载需求。

　　从结构刚性的角度考虑，所有的受力部件都采用了等强度设计，在铰接位置做了局部加厚处理，非受力区域做了减重槽设计，整体重量控制在2.3公斤，兼顾了便携性与结构稳定性，即使在3级风的户外环境下，搭载1.2米焦距的小型折射望远镜，也不会出现明显的结构抖动，能满足短曝光天文拍摄的稳定性要求。调节过程的阻尼感经过匹配设计，不会出现太松导致载荷自行下坠，也不会太紧导致调节费力，单人操作时一只手扶住载荷调整角度，另一只手就能完成锁紧操作，不需要旁人辅助。底部的支脚末端设置了橡胶防滑垫，架设在光滑的水泥台面或者木质桌面上时，不会因为受力出现滑移，进一步提升了架设后的稳定性。
