小型集成式流体输送水泵结构设计

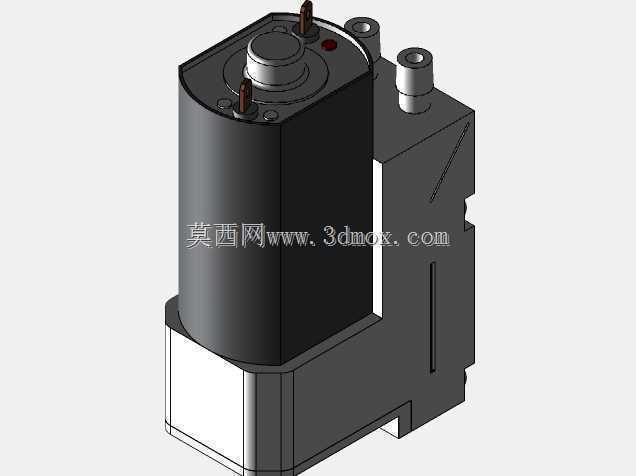

　　这款小型集成式水泵的结构设计，首先要匹配小流量流体输送场景的实际安装需求，这类泵常被用在桌面级冷却循环系统、小型医疗设备流体回路、便携清洁设备供水单元这类空间紧凑的工况里，不需要大流量高扬程的冗余设计，核心是在有限安装空间内完成稳定的流体增压输送。从结构布局来看，驱动单元和泵头采用同轴集成的排布方式，圆柱形的驱动段和侧置的流体腔做了一体化的壳体衔接，没有额外的联轴器外置结构，能大幅缩减整体的安装占用空间，驱动段的圆柱外壳做了等径设计，方便配套安装固定卡箍，在设备内部做径向固定的时候不需要额外加工异形定位槽，通用的环形卡箍就能完成锁紧固定，适配不同设备内部的安装支架设计。流体进出接口采用侧置下伸的圆柱快插接口设计，

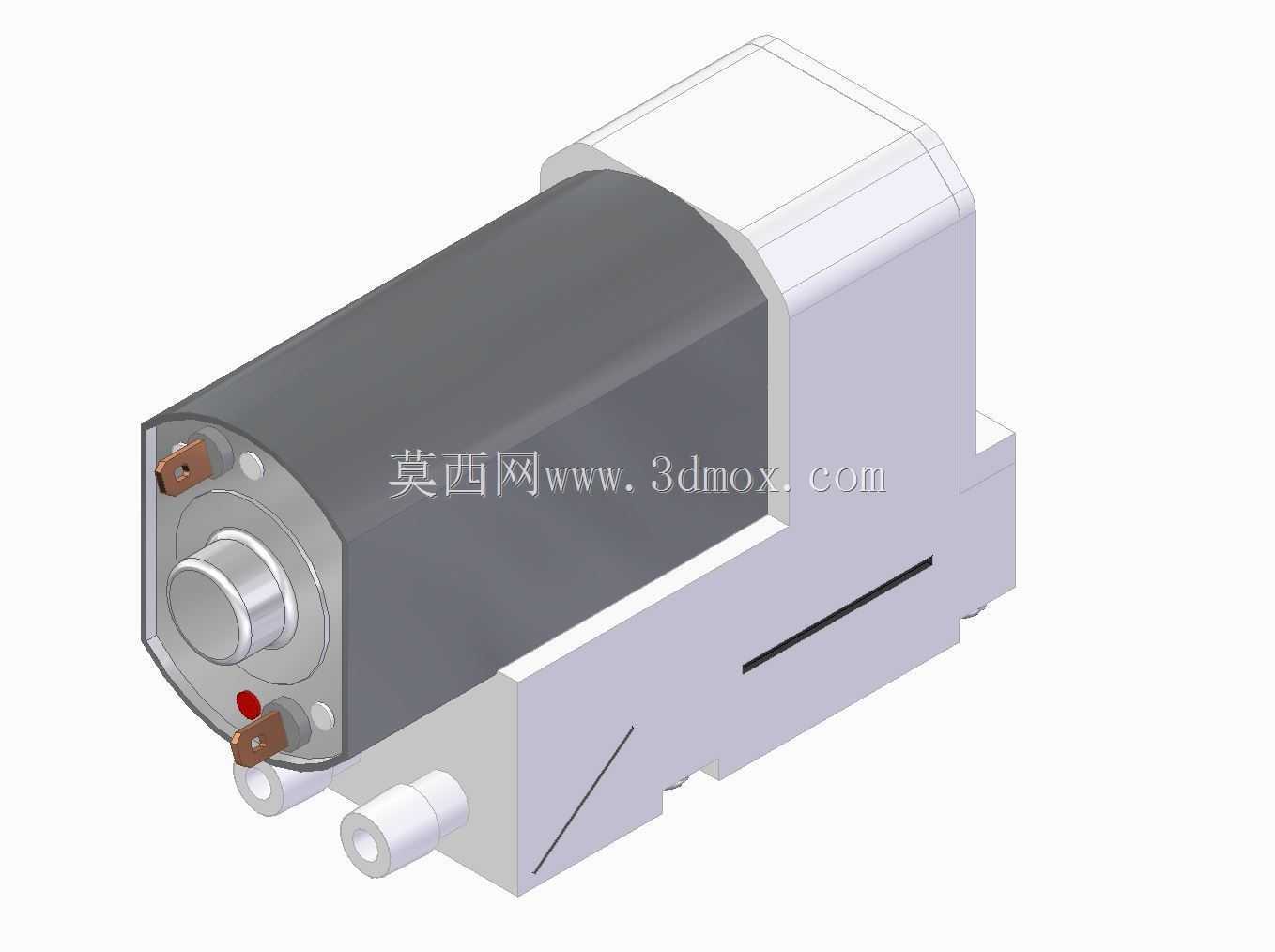

　　两个接口的中心距做了标准化的尺寸匹配，能直接对接常规的小型流体软管，不需要额外的转接头，接口的外径公差控制在快插接头的通用适配范围内，现场装配的时候可以直接插装锁紧，减少管路装配的工序。泵头端的动力输出轴做了密封结构的内置设计，轴端的密封件采用嵌套式安装，从外部看不到密封组件的外露结构，既可以避免运行过程中密封件被外部粉尘剐蹭损坏，也能缩减泵头端的轴向尺寸，端盖上设置的两个接线端子采用侧向引出的排布，接线方向和流体接口方向错开，避免管路装配和线路布线出现空间干涉，端盖上的红色标识点是密封腔的排气定位标记，首次注液运行的时候可以对准这个位置完成腔体内空气排出，避免气缚影响泵的启动效率。壳体的安装基准面设置在流体腔的底部平面，

　　这个平面和驱动段的轴线平行度做了严格的公差控制，安装的时候只需要把这个基准面贴合在设备的安装板上，就能保证泵轴和配套管路的同轴度，不需要额外做角度调整，底部的安装平面预留了两个隐形的安装孔位，从外部看不到凸台结构，既保证了外观的整洁，也能满足螺丝锁紧的固定需求。从功能设计的角度，这款泵的流体腔内部流道做了圆弧过渡处理，没有直角拐角的结构，能减少流体在腔体内的沿程阻力，降低运行过程中的流道噪音，驱动单元的外壳采用导热性较好的材质，运行过程中产生的热量可以通过外壳直接散发到周围环境中，不需要额外加装散热风扇，进一步缩减了整体的结构体积。在安装边界的考量上，整体的最大外轮廓尺寸控制在小型设备的常规安装预留空间范围内，

　　驱动段的长度和直径比例经过优化，既保证了足够的输出扭矩，也不会在轴向占用过多空间，侧置的流体腔突出尺寸经过核算，不会和设备内部相邻的电路板、其他动力部件产生空间干涉，接线端子的引出长度预留了常规布线的冗余量，不需要额外延长接线就能对接设备内部的控制电路。实际选型应用的时候，这类泵不需要复杂的配套安装支架，只要保证底部安装平面的贴合度，接好进出管路和供电线路就能投入使用，日常维护的时候只需要检查接口处的密封情况，不需要拆解泵体做内部维护，密封件的使用寿命能匹配这类小型设备的全生命周期使用需求，减少后期的维护成本。流道设计上还考虑了小流量工况下的流体稳定性，叶轮和腔体内壁的间隙做了精准控制，既保证了足够的容积效率，也不会因为间隙过小导致加工难度提升，叶轮的叶片型线采用低转速适配的设计，运行过程中转速不需要过高就能满足额定流量需求，能进一步降低运行噪音，适合对噪音控制有要求的桌面设备、医疗设备使用场景。
