带锥底机箱机器人自动安装作业设备

　　在3C电子、小型家电的成品包装工段，锥底结构机箱的安装一直是产线效率卡点——这类机箱底部带拔模锥度，传统人工对位安装时，既要对准机箱内侧的安装卡扣，又要兼顾后续封箱工序的工位衔接，单工位人工节拍普遍在12秒以上，且长期重复作业容易出现对位偏差导致的机箱壳体刮花、卡扣漏装问题，对应下游抽检不良率常年维持在千分之三左右。这套设备的设计初衷，就是针对锥底机箱的结构特性，把机箱上料、机器人对位安装、成品输送到封箱工位的全流程打通，替代原有人工重复对位作业，适配多规格小批量的锥底机箱生产需求。

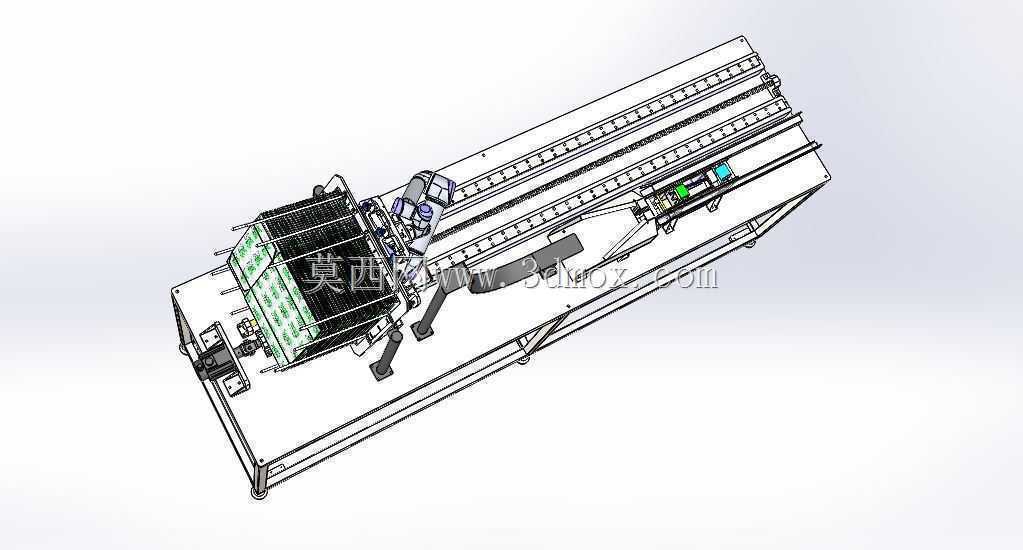

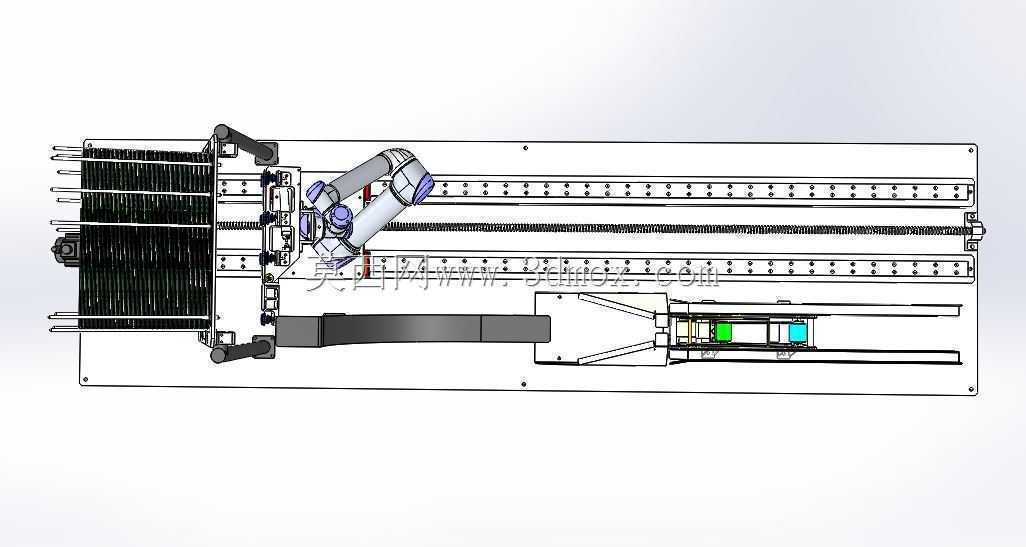

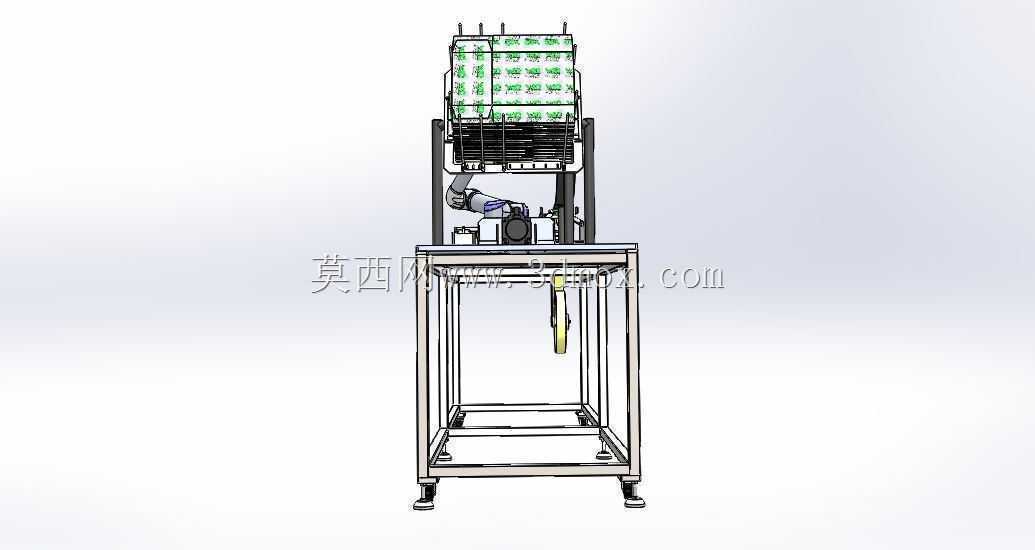

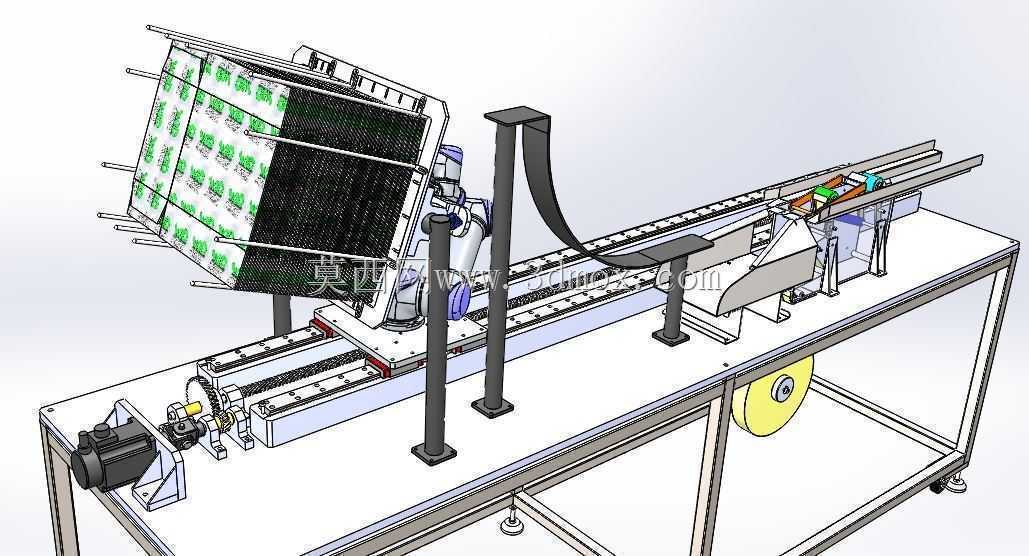

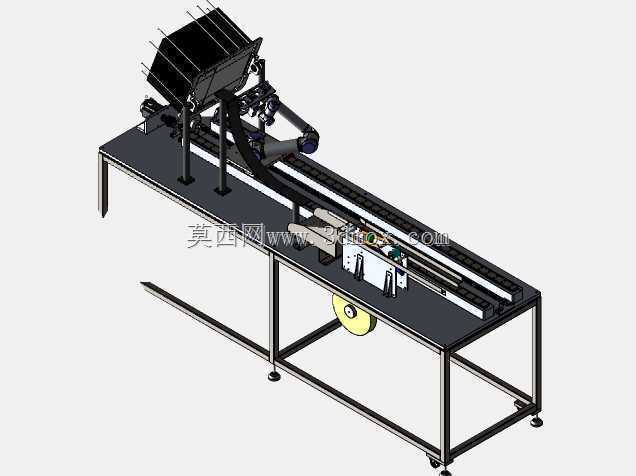

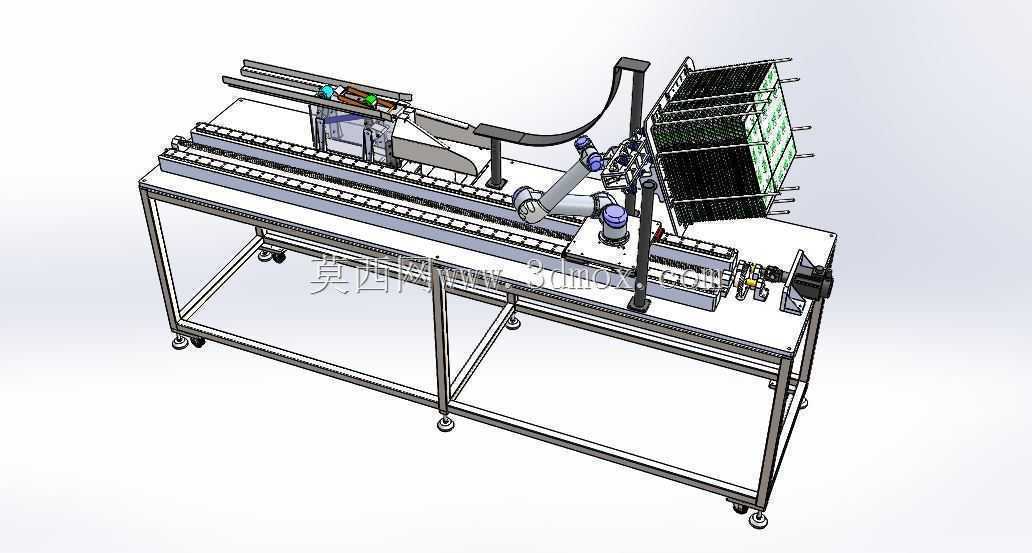

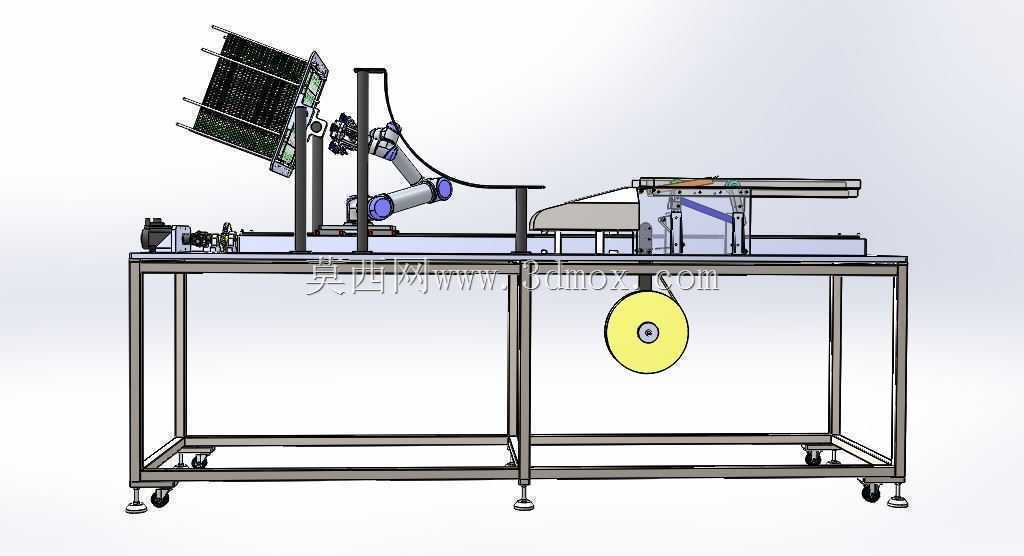

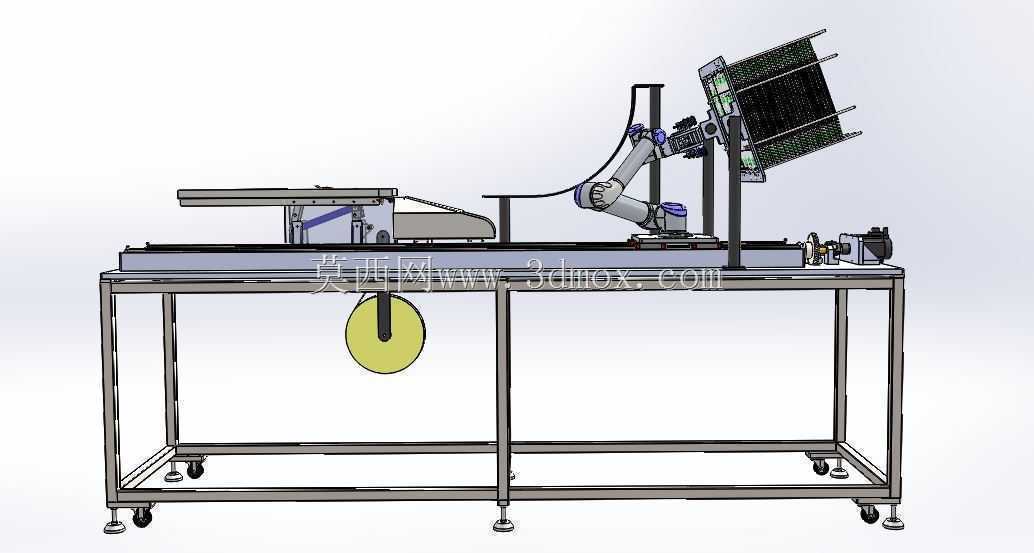

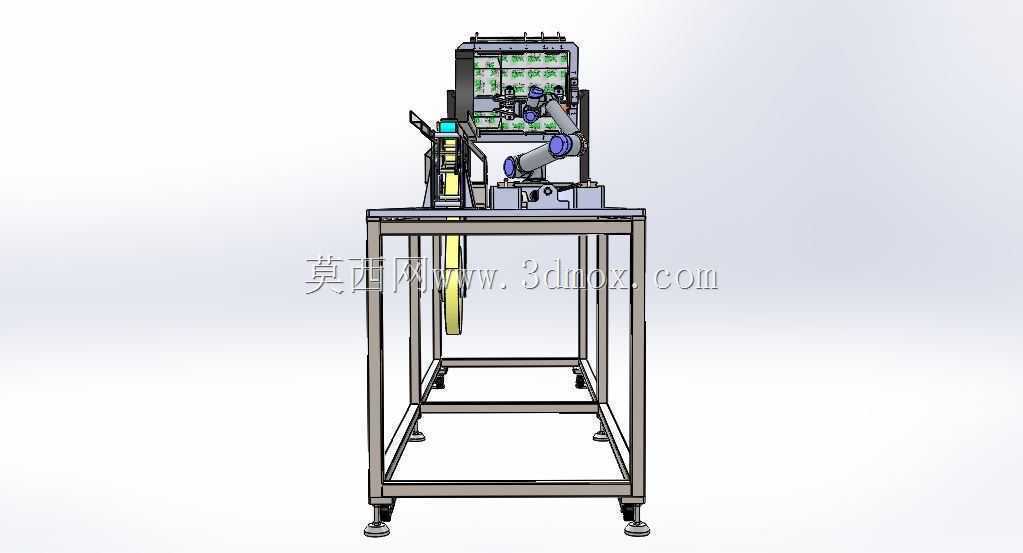

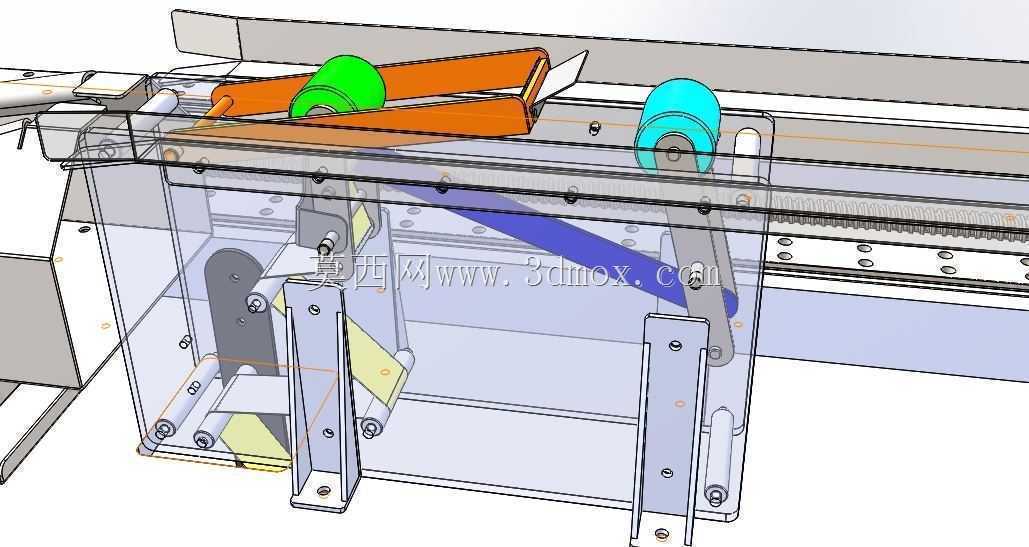

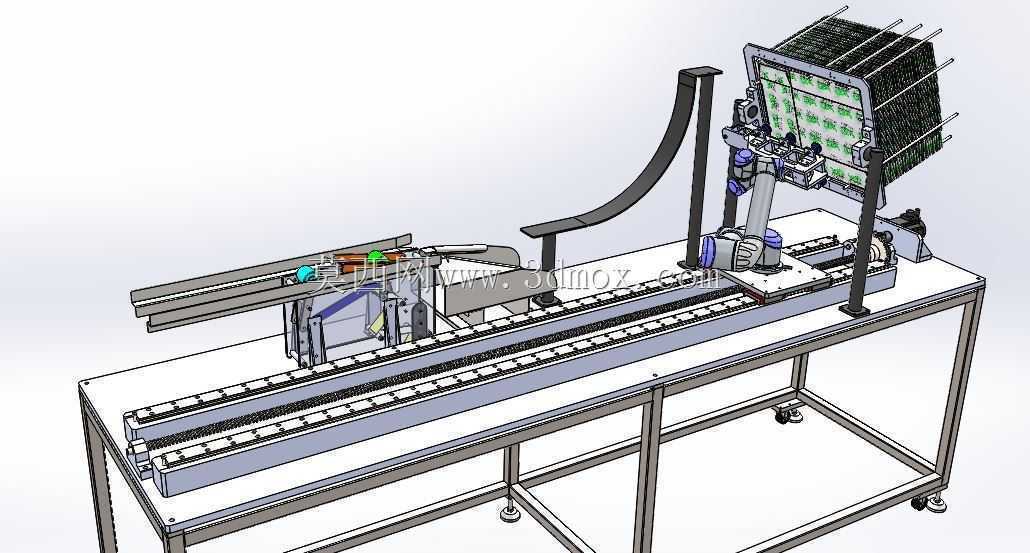

　　从工位布局来看，设备采用铝型材框架搭建落地式结构，底部配置可调脚杯与万向脚轮组合，既满足产线固定安装时的水平调节需求，也能适配车间工段调整时的短距离移位需求，整体安装边界控制在长2200mm、宽850mm、高1600mm范围内，可直接嵌入现有包装产线的空位，不需要对原有车间地坪、线体桥架做大规模改造。线体部分采用双列同步带输送结构，输送面高度匹配常规包装线750mm的作业高度，带面设置可调式侧挡条，可根据机箱底部锥度的实际尺寸调整挡条间距，适配锥底尺寸在150mm到350mm区间的不同规格机箱，输送段的定位工位设置弹性挡停机构，当机箱输送到安装工位时，挡停机构伸出将机箱精准定位在机器人作业范围内，定位重复精度控制在±0.2mm以内，满足机器人抓取安装的对位要求。

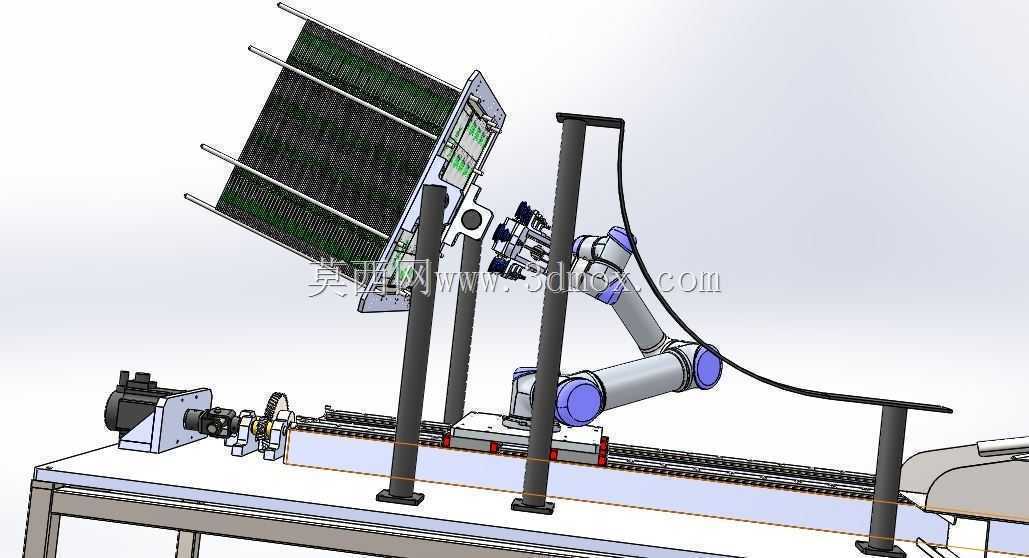

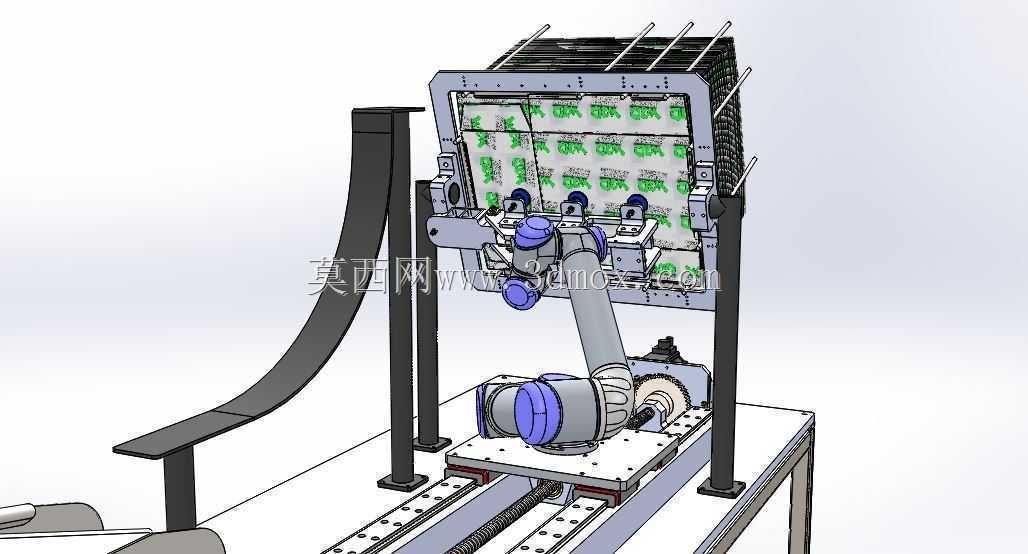

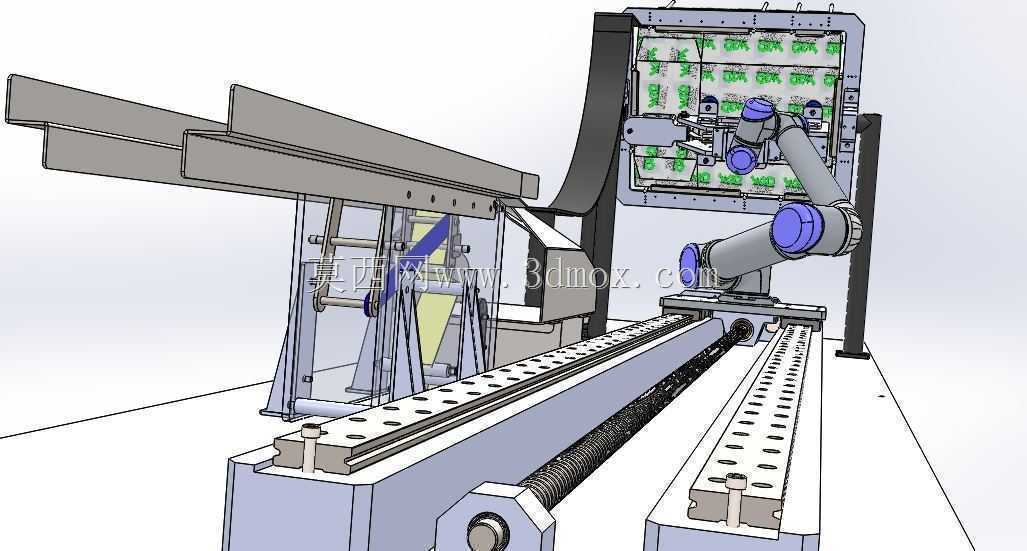

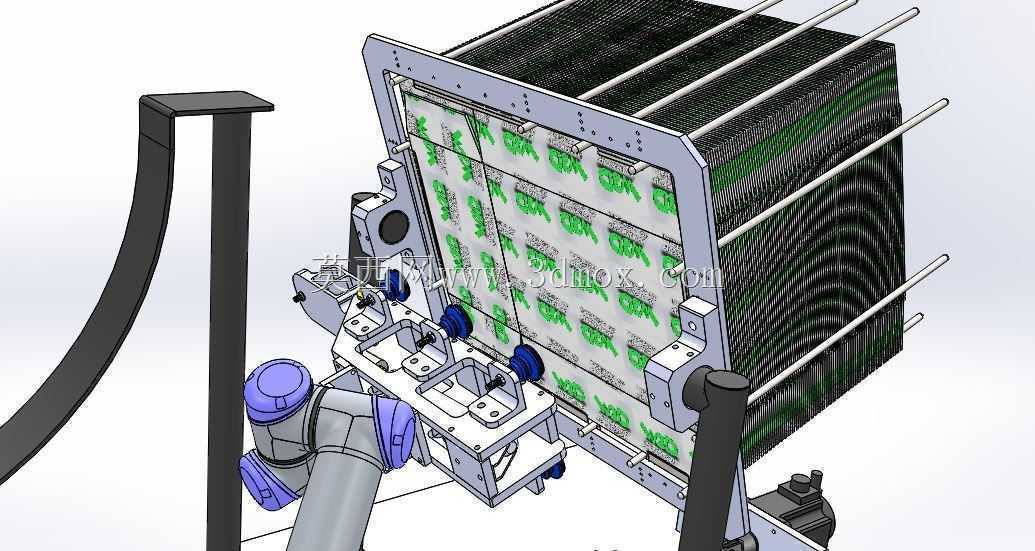

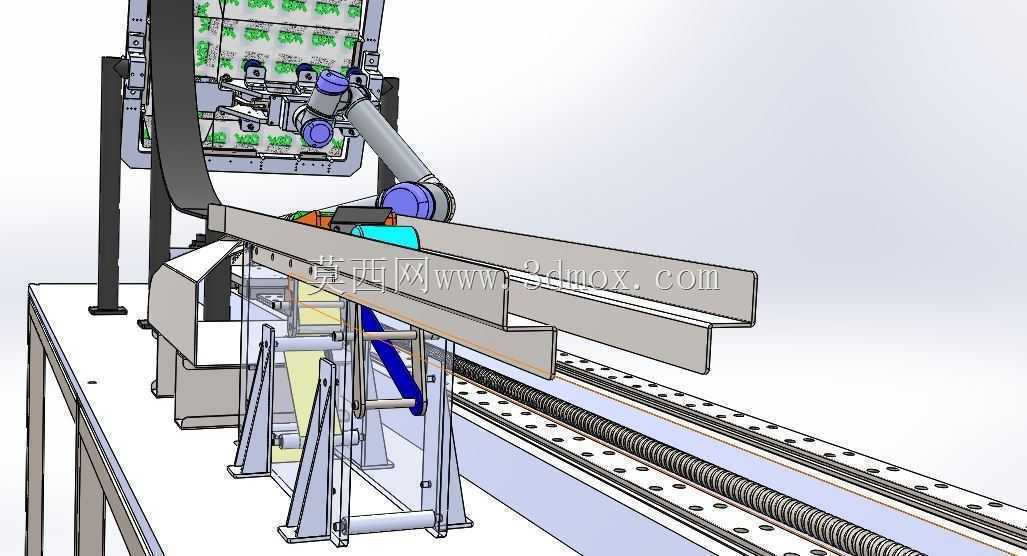

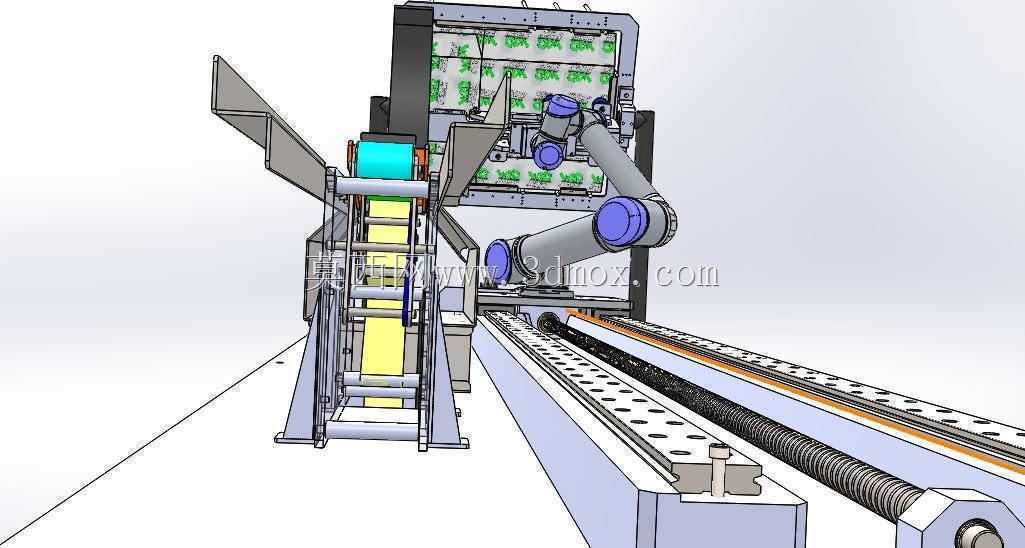

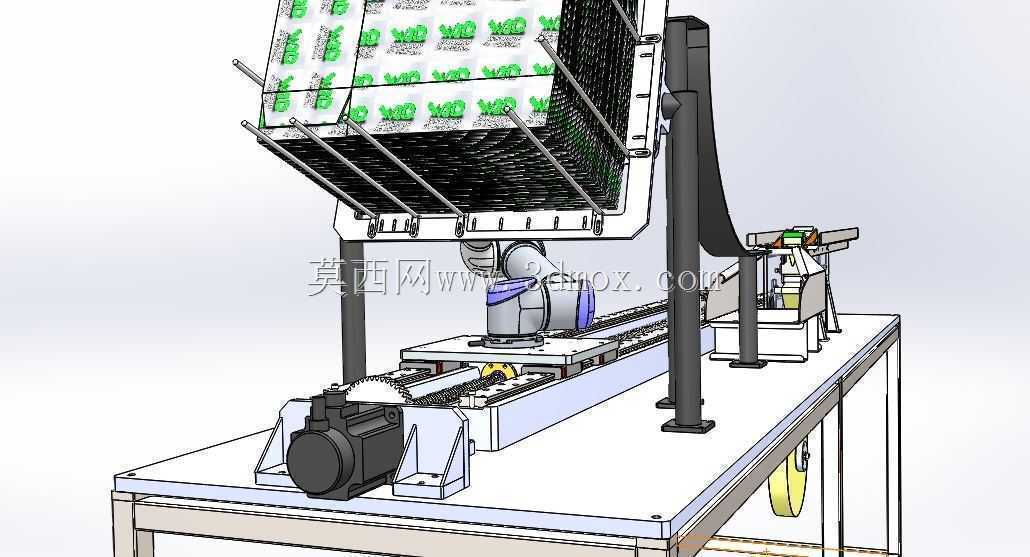

　　核心作业单元采用六轴工业机器人配置，安装座固定在线体侧边的立式支架上，作业半径覆盖整个安装工位与上料料架区域，末端执行器根据锥底机箱的安装特性设计，带柔性浮动补偿结构，在抓取机箱配件下压安装时，可自动适配锥面的微小角度偏差，避免硬接触导致的机箱壳体压痕、卡扣断裂问题。上料料架采用斜插式层架结构，放置在线体末端侧方，可一次性堆叠放置20组待安装的机箱配件，料架的导槽带锥度导向设计，配件靠重力自动下滑到取料位，不需要额外配置动力上料机构，减少设备故障点的同时，也降低了一线操作人员的补料频率，单批次补料可满足20分钟以上的连续作业需求。

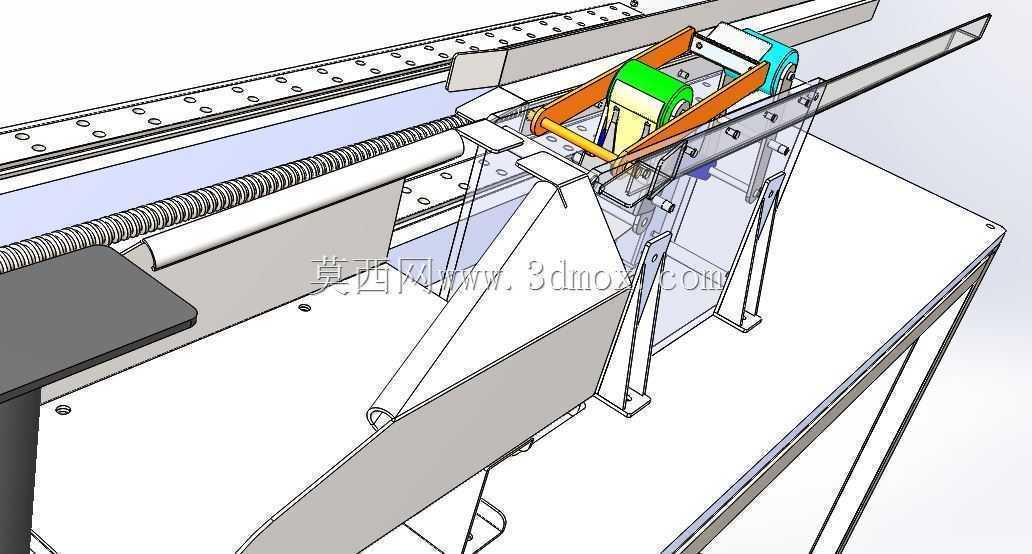

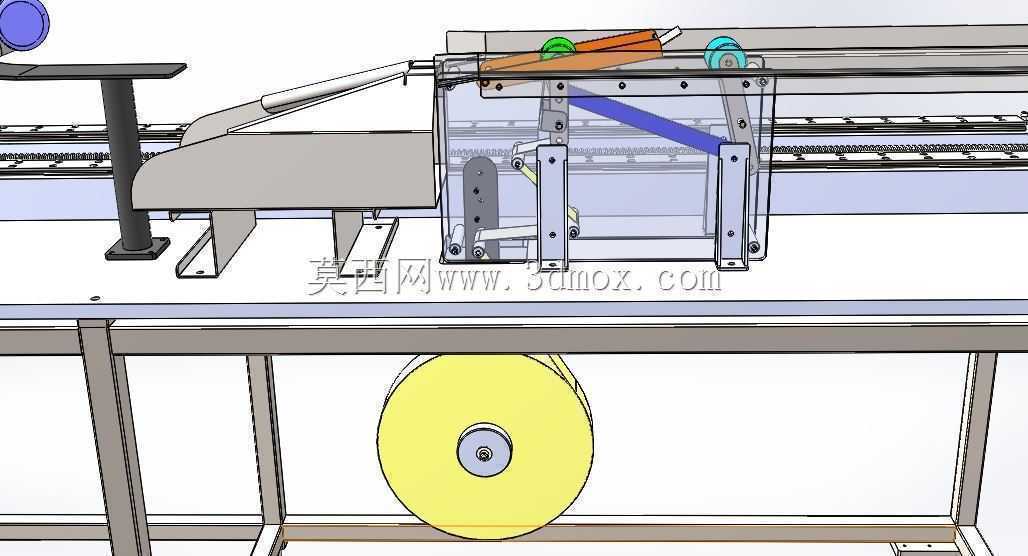

　　设备在安装工位的出料端直接衔接自动封箱单元的进料口，机箱完成安装作业后，挡停机构缩回，同步带将成品直接输送到封箱工位完成纸箱封合作业，中间不需要额外的转运动作，整个流程的工位节拍可稳定控制在6秒以内，相比人工作业效率提升一倍以上。设计过程中特意考虑了不同批次机箱的锥度公差问题，在机器人的作业程序里预留了锥度参数调整接口，换产时只需要在触控屏上输入对应机箱的底部锥度数值、安装下压深度参数，设备即可自动调整机器人的作业路径与浮动补偿量，不需要重新做逐点示教，换产调整时间控制在10分钟以内，适配多品种小批量的柔性生产需求。

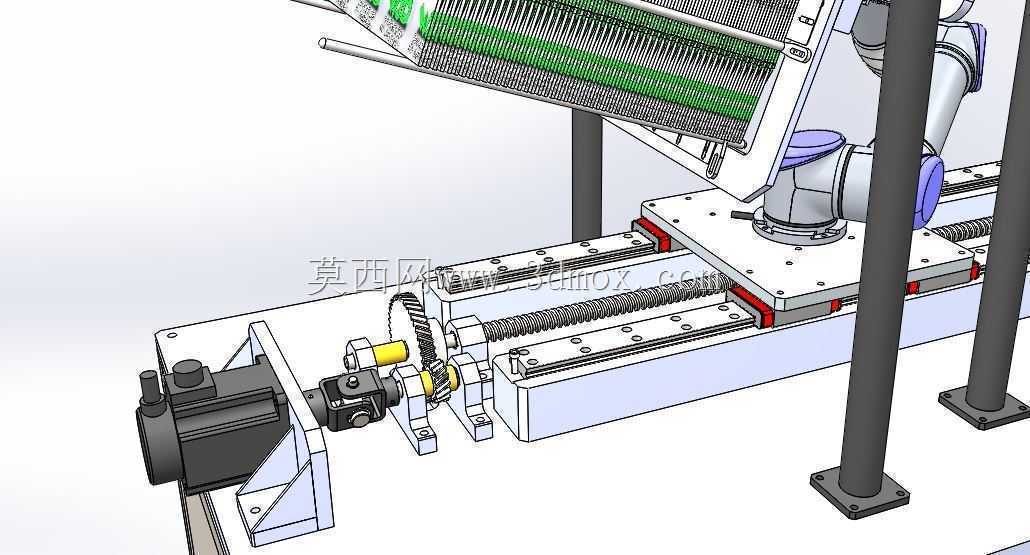

　　从结构细节来看，设备的走线全部采用拖链内置布局，机器人的气管、线缆全部收纳在立式支架的拖链槽内，避免长期作业过程中线缆外露被剐蹭、拉扯导致的故障；输送线的驱动端配置过载保护离合器，当输送过程中出现机箱卡滞时，离合器自动打滑脱开，避免同步带被拉断或者电机过载烧毁；所有与机箱接触的部位都粘贴防静电优力胶垫，避免金属硬接触刮花机箱表面的喷涂层，满足3C产品的外观质量要求。在安装边界的设计上，设备的后侧预留了300mm的维护空间，可直接打开后侧的防护盖板完成同步带张紧、传感器位置调整、机器人末端维护等日常保养作业，不需要将设备从产线中移出，降低日常维护的难度。
