深色玻璃酒瓶配套圆筒外包装结构设计

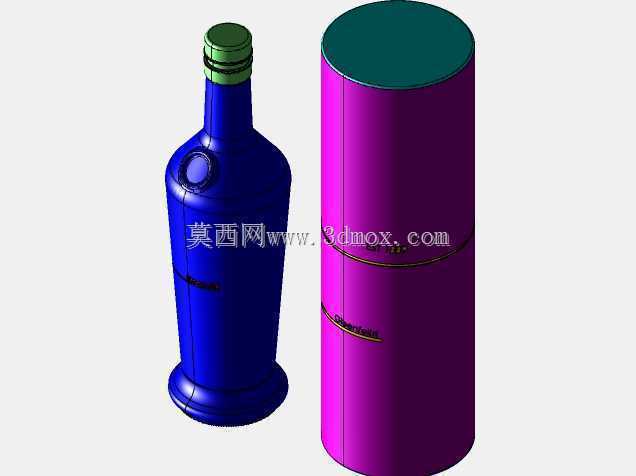

　　这套结构设计覆盖深色玻璃盛装瓶与配套圆柱形外包装筒两个核心部件，面向酒品生产、包装配套环节的实际使用需求搭建三维结构，可直接对接后续的结构验证、开模打样、包装适配等落地环节。先从外包装筒的设计逻辑说起，作为酒品流通环节的外层防护与品牌承载部件，圆筒结构采用直筒等径设计，上下端做卷边封合结构，相比方形包装，圆筒形态在堆码、运输过程中不存在棱角应力集中问题，受外力挤压时应力可沿筒壁圆周均匀分散，能降低运输过程中因磕碰、挤压导致的包装变形概率，适配常规酒类产品的物流周转场景。筒身表面预留的品牌标识安装位采用内凹式结构设计，避免标识凸起在运输过程中被摩擦剐蹭导致图案磨损，同时筒体内径与酒瓶最大外径预留3-5mm的装配间隙，

　　间隙区间可适配常规纸质缓冲衬垫或者EVA缓冲内衬的安装，满足不同防护等级的包装需求，筒身高度比酒瓶整体高度高出8-10mm，可在筒底与筒盖位置预留缓冲垫安装空间，避免酒瓶在筒内出现上下窜动的情况。再看玻璃酒瓶本身的结构设计，瓶身采用收腰流线型轮廓，瓶身中部做内收弧面处理，一方面符合人工握持的人体工学弧度，单手握持时手指可贴合内收弧面，提升倾倒酒液时的握持稳定性，减少滑脱风险；另一方面流线型轮廓可降低玻璃吹制成型过程中的应力集中问题，避免瓶身出现壁厚不均、冷爆等成型缺陷。瓶肩位置采用平缓过渡的弧面连接瓶身与瓶颈，而非直角转折结构，该设计可降低玻璃成型时的料流阻力，同时减少灌装、周转过程中瓶肩位置受撞击开裂的概率。

　　瓶口采用标准螺纹瓶口结构，螺纹参数适配常规酒类防盗盖的安装尺寸，瓶口端面做平面磨边处理，保证瓶盖压合后的密封性能，避免酒液挥发、渗漏。瓶颈位置设计有环形凸起卡位，可适配瓶口热缩膜、防伪标签的定位粘贴，标签粘贴后不会出现上下滑移错位的问题。瓶底采用内凹式底结构，底圈内圈做圆弧过渡，保证瓶身放置时的稳定性，同时内凹结构可提升瓶底的结构强度，避免瓶底受内部压力或者放置撞击时出现开裂。从装配适配的角度看，酒瓶放入外包装筒时，瓶身最大外径位置与筒壁的间隙均匀，不会出现单侧贴紧的情况，配合缓冲衬垫后，可满足常规公路、铁路物流运输的振动、冲击防护要求，瓶身整体高度与筒身高度的匹配度经过反复校核，盖上筒盖后酒瓶顶部不会直接接触筒盖内端面，

　　避免运输过程中瓶口受轴向冲击导致破损。从生产落地的角度考量，玻璃瓶身的壁厚设计遵循均匀过渡原则，最薄位置壁厚不小于3mm，最厚位置壁厚不超过8mm，避免壁厚差过大导致玻璃成型时出现冷却不均、应力残留的问题，瓶身所有转折位置均采用R2以上的圆角过渡，无尖锐棱角，既符合玻璃吹制工艺的成型要求，也能减少使用过程中棱角磕碰导致的破损。外包装筒采用纸质卷制结构时，筒壁厚度可根据酒品定位选择1-3mm的纸板厚度，筒身的标识位置可直接适配印刷、烫金、金属标粘贴等多种表面工艺，不需要额外做结构调整。在实际使用场景中，这套结构既可以用于高端蒸馏酒的成品包装，也可通过调整瓶身容量、筒身尺寸适配不同规格的酒品包装需求，瓶身的深色玻璃材质可阻挡紫外线穿透，避免酒液受光照加速氧化变质，延长酒品的货架存储周期，外包装筒的封闭结构可进一步提升避光存储的效果，同时为酒品提供第二层防护，减少流通过程中的损耗。从三维建模的细节处理来看，瓶身的曲面曲率经过连续校验，所有曲面均达到G2连续，可直接对接后续的渲染、模具分型工作，不需要额外做曲面修补；外包装筒的卷边结构、封合结构均按照实际生产工艺参数建模，可直接用于包装结构的力学仿真验证，模拟堆码、跌落场景下的结构受力情况，提前优化结构薄弱点。
