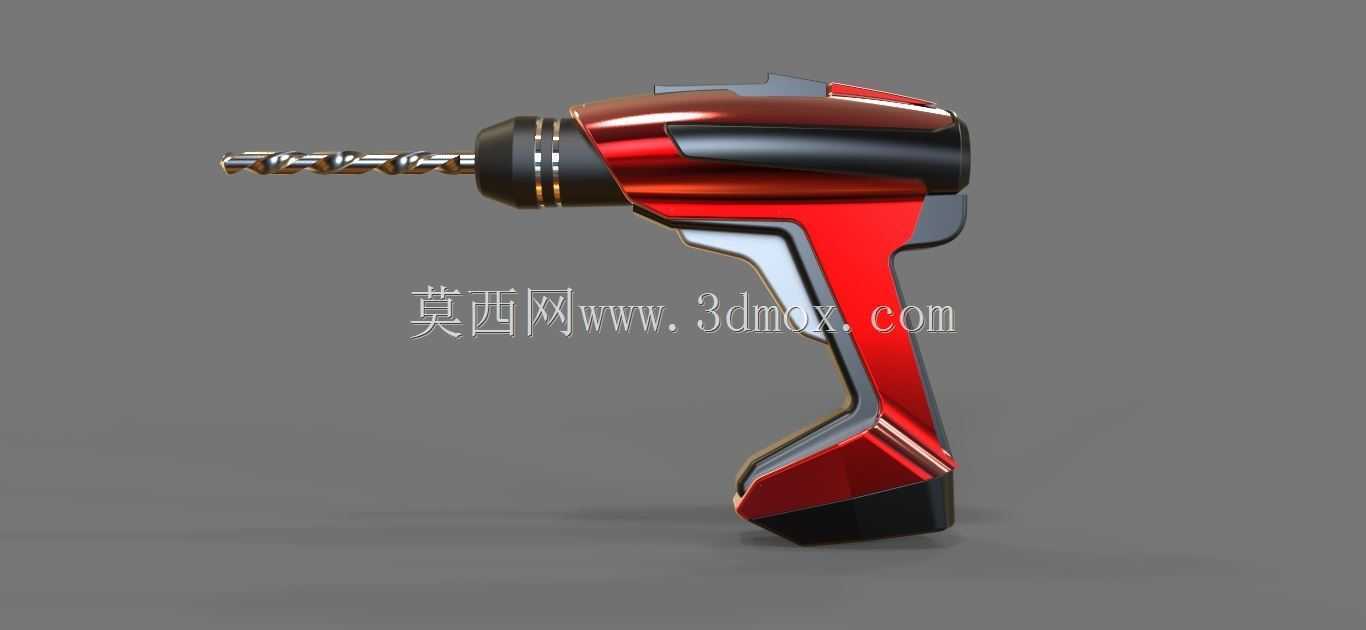

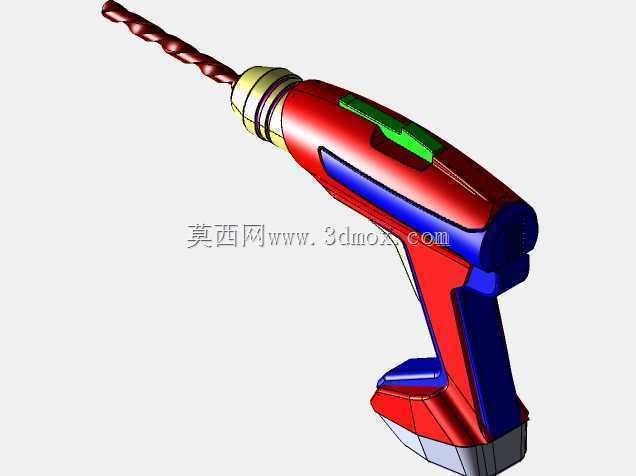

手持充电式锂电电钻外观结构设计

　　这款手持电钻的三维结构设计，首先围绕家装维修、小型加工、户外无电源作业场景的实际使用需求展开，日常的木材钻孔、金属薄板扩孔、瓷砖打眼、紧固件拆装都是它的核心适用场景，相比带线电钻，它摆脱了电源线的束缚，在高空作业、狭窄空间作业时不会出现线缆牵绊的问题，适配不同作业环境的操作需求。从结构设计思路来看，整机采用枪式握持布局，握持区域做了贴合手掌弧度的曲面收窄设计，握把的倾斜角度经过反复调整，操作时手腕可以保持自然放松的姿态，长时间连续作业也能降低手腕的疲劳感，机身外壳的分色区域同时也是结构的分模边界，外壳采用上下扣合加内部筋位定位的装配方式，既可以减少外露螺丝的数量提升外观整体性，也能在设备意外跌落时通过筋位分散冲击力，保护内部的电机、

　　电池与传动组件。功能设计上，钻夹头采用三爪自定心结构，兼容常规规格的直柄钻头、批头，夹头的锁紧力矩经过匹配设计，日常钻孔作业时不会出现钻头打滑的情况，机身前端设置了扭矩调节环，不同档位对应不同的输出扭矩，拧紧紧固件时可以根据螺丝规格、工件材质调整扭矩上限，避免扭矩过大拧花螺丝或者击穿工件，正反转切换开关布置在握把上方的拇指可及位置，单手操作时不用改变握持姿态就能完成转向切换，适配拆装螺丝时频繁切换转向的操作习惯。机身的重心经过配平设计，电池包布置在握把底部，整机的重心落在握持区域的中心位置，单手握持时不会出现机头下沉或者机尾上翘的情况，操作时可以更精准地控制钻孔位置，减少钻孔偏移的概率。外形尺寸方面，

　　整机长度控制在单手握持的合理范围内，机头部分的直径做了收窄设计，在角落、柜体内部等狭窄空间作业时，机头可以深入狭小区域完成操作，不会因为机身尺寸过大出现干涉。握把的周长按照成年男性手掌的平均握持尺寸设计，表面做了防滑的纹理处理，手上沾有少量油污或者汗液时也能保持稳定握持，不会出现打滑脱手的情况。传动部分的布局采用同轴设计，电机输出轴经过减速齿轮组连接钻夹头，齿轮组的支撑位置都设置了对应的轴承安装位，减少传动过程中的径向跳动，提升钻孔时的稳定性，降低作业过程中的震动传导，长时间使用时的震手感更弱。电池包采用插拔式结构设计，和握把底部的安装槽配合，带有自锁卡扣，安装到位后会自动锁止，不会因为作业过程中的震动出现电池脱落的情况，

　　拆卸时只需要按压卡扣就能拔出电池，更换备用电池的操作非常便捷。机身的散热风道设计沿着电机外壳布置，进风口设置在机身尾部的非握持区域，出风口设置在机头侧面，作业时气流可以顺着风道带走电机工作产生的热量，避免长时间高负载作业时电机过热，延长设备的连续工作时长。开关采用无级变速设计，按压力度和输出转速正相关，刚开始钻孔时可以轻按开关让钻头低速转动，找准钻孔定位后再加大按压力度提升转速，避免刚开始钻孔时转速过高导致钻头滑移刮花工件表面，尤其是在瓷砖、玻璃等光滑表面钻孔时，低速启动的设计可以大幅提升定位的准确率。外壳的边角位置都做了圆弧过渡处理，没有尖锐的棱角，作业过程中如果碰到工件或者墙面，不会刮伤工件表面，也能减少磕碰对机身外壳造成的损伤。从安装边界来看，内部的电机、电池、控制板、传动组件都预留了足够的安装间隙，各个组件之间设置了隔离筋位，避免组件之间出现摩擦干涉，线路的走线路径都设计了对应的线卡固定位，装配时可以将线路固定在指定位置，不会因为震动导致线路移位碰到运动部件造成损坏。这款设计兼顾了操作的人机工程学和结构的可靠性，不管是日常家用的零散维修作业，还是装修工人的现场施工，都能匹配对应的使用需求，结构设计上充分考虑了实际作业中可能遇到的各类工况，在控制整机重量的前提下保证了结构强度，握持操作的舒适度也能满足长时间作业的要求。
