航空机载系统连接支架结构设计

　　该零件为航空机载设备配套的承力连接支架，主要应用于民用及通用航空器的机身内部机载系统安装场景，承担机载功能模块与机身主承力结构之间的载荷传递、位置固定作用，是保障机载设备在飞行全工况下位置精度、结构可靠性的关键连接件。从实际装机使用场景来看，这类支架需要同时承受飞行过程中的交变振动载荷、机动飞行产生的惯性载荷，以及起降阶段的冲击载荷，因此结构设计阶段需要在严格控制零件自重的前提下，保证足够的结构强度与抗疲劳性能。

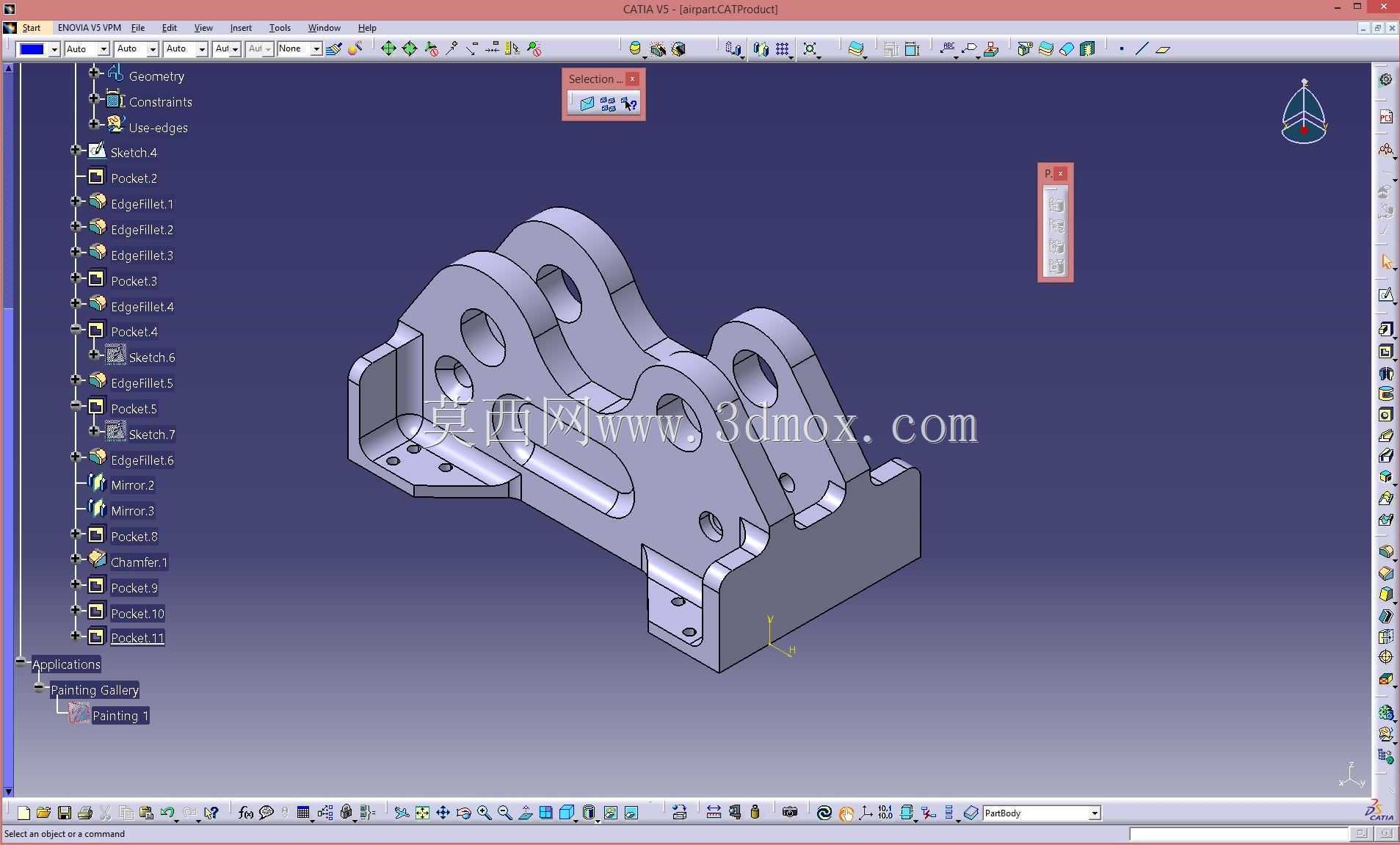

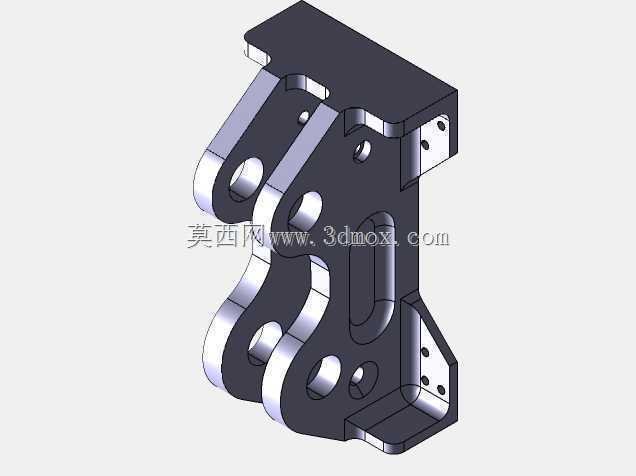

　　从结构功能特性来看，该支架采用一体化机加成型的结构方案，主体为异型块状承力基体，一侧设置多组同轴铰接耳片结构，耳片上加工有高精度铰接孔，用于与相邻连杆或机载设备的活动端连接，铰接孔的位置度、圆柱度公差直接影响连接副的运动灵活性与磨损寿命，设计时孔位公差控制在0.02mm以内，孔壁粗糙度要求达到Ra1.6，保证铰接销轴装配后无卡滞、无过量间隙。基体另一侧设置带安装孔的法兰贴合面，贴合面平面度公差要求0.03mm，用于与机身预埋的安装支座通过螺栓紧固连接，法兰面上的多个小孔分别对应螺栓过孔、定位销孔，其中定位销孔用于装配时的精准定位，消除装配累积误差，保证机载设备的安装位置精度。基体中部开设的异形减重槽，是在拓扑优化分析基础上设计的减重结构，通过去除非承力区域的材料，在不降低整体结构刚度、强度的前提下，有效降低零件自重，符合航空零部件轻量化的设计要求，减重槽的转角处均设置圆角过渡，避免应力集中导致的疲劳裂纹萌生。

　　从设计思路层面，该零件的结构迭代经历了多轮仿真验证，最初的方案采用等厚度板材焊接结构，虽然加工成本较低，但焊接变形难以控制，且焊缝位置在长期交变载荷下存在疲劳失效风险，因此最终改为整体锻坯数控加工的成型方案，材料选用航空常用的高强度铝合金，经固溶时效处理后具备足够的比强度与抗腐蚀性能，能够适应高空低气压、温差变化大的使用环境。结构上的多组铰接耳片采用不等厚设计，根据各耳片实际承受的载荷大小分配对应厚度，载荷较大的主承力耳片厚度更大，辅助定位的耳片厚度适当减小，进一步优化零件的重量分布。所有棱边均设置0.5mm的倒角，既避免加工后的锐边划伤装配人员，也能减少应力集中系数，提升零件的疲劳寿命。

　　从安装边界与尺寸适配来看，该支架的整体外轮廓尺寸适配机身内部狭窄的安装空间，最大安装面的轮廓尺寸控制在120mm×80mm范围内，铰接端的最大外伸长度不超过90mm，能够在不与周边管路、线缆、其他机载构件发生干涉的前提下完成装配。安装法兰面的螺栓孔采用跨距适配航空标准螺栓的孔距设计，可直接匹配机身原有安装点的位置，无需对机身结构进行额外改装，降低装机适配成本。铰接孔的内径尺寸匹配标准航空铰接销轴，具备良好的互换性，在后期维护更换时无需单独定制配件。零件表面采用硬质阳极氧化处理，表面硬度达到HV300以上，既提升了零件表面的耐磨性能，也增强了抗腐蚀能力，能够适应高空中的潮湿、盐雾等复杂环境，延长零件的全生命周期使用寿命。在实际装配过程中，该支架的安装顺序为先通过定位销与机身支座完成定位，再按对角顺序拧紧连接螺栓，保证法兰面均匀贴合，避免局部应力过大导致的零件变形，铰接端装配时需在销轴表面涂抹航空润滑脂，减少运动过程中的磨损，保证连接副的长期可靠运行。
