工程机械铰接式连接支架结构设计

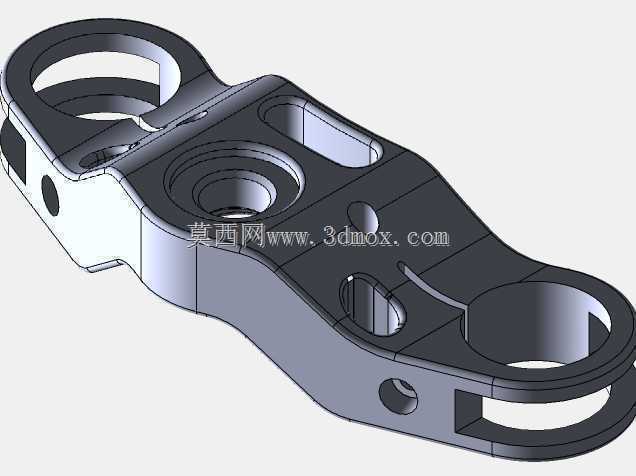

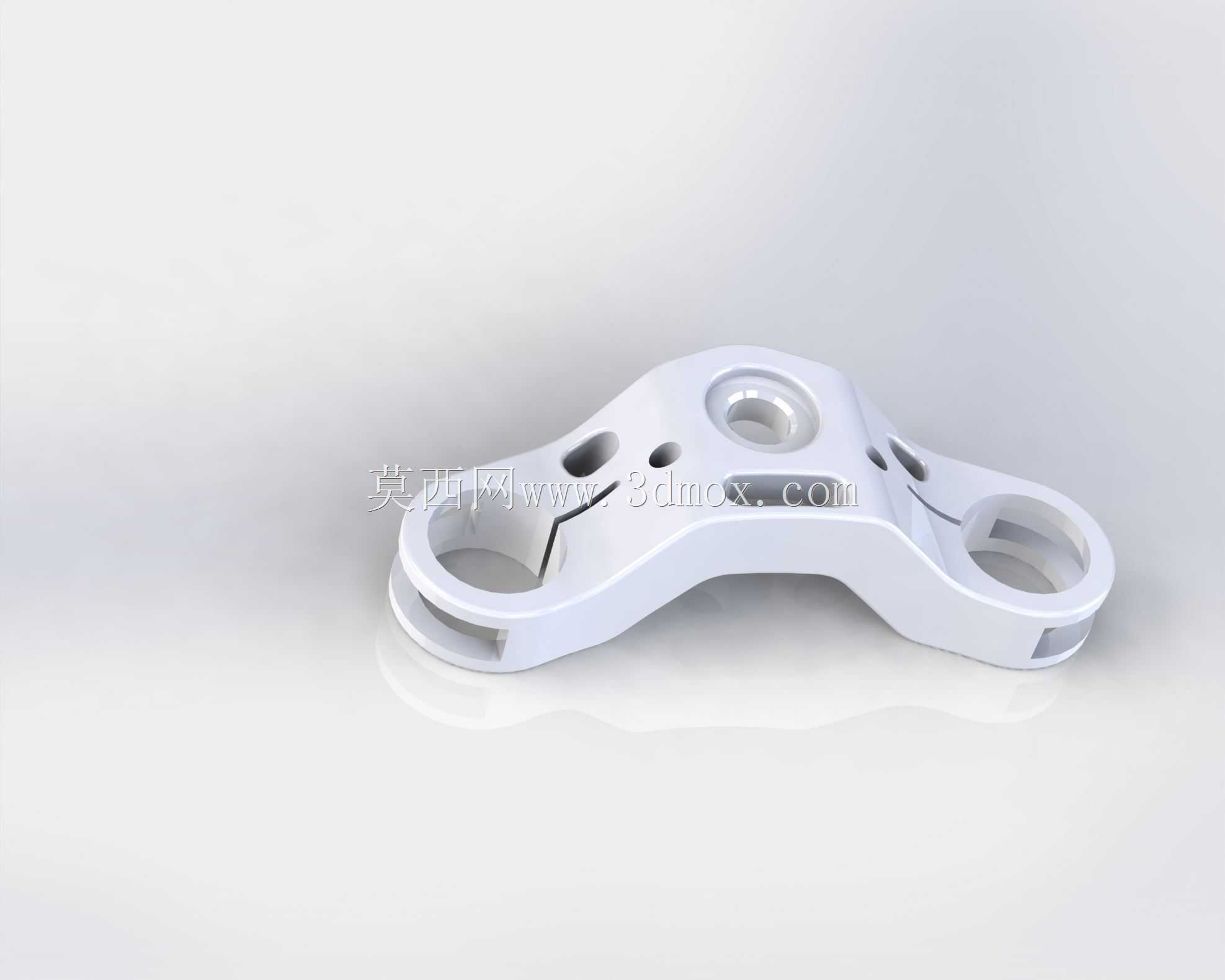

　　这类铰接式连接支架多应用在工程机械、重载输送设备的连杆传动系统中，作为相邻运动构件之间的铰接承力载体，承担载荷传递、运动自由度约束、铰接副定位的核心作用，在设备运行过程中需要持续承受交变拉压载荷、冲击载荷以及铰接副转动带来的局部摩擦应力，是传动链路中保障运动轨迹精度、结构连接可靠性的关键零件。从结构设计逻辑来看，该零件整体采用变截面异形板式结构，两端设置同轴度要求较高的铰接耳孔，用于穿装铰接销轴，分别连接两个存在相对转动需求的构件，耳孔部位做了加厚凸台处理，提升孔壁的承压能力与抗变形能力，避免销轴在交变载荷作用下出现孔口失圆、开裂的问题。零件中部的大尺寸沉台孔用于安装定位衬套或者锁紧组件，

　　周边分布的减重孔在不降低整体结构刚度的前提下，有效削减零件自身重量，降低运动过程中的惯性载荷，同时也为装配过程中的工具避让、管线穿设预留了空间。零件侧面的小孔为润滑油道预留孔，可在装配后接入润滑管路，为铰接转动副提供持续的润滑介质供给，减少销轴与孔壁的磨损，延长铰接副的维护周期。在安装边界方面，两端铰接孔的中心距是核心安装尺寸，直接决定了连杆机构的运动行程与传动比，设计过程中需要严格控制两孔的平行度与中心距公差，避免装配后出现运动卡滞、附加载荷过大的问题；零件的整体厚度方向尺寸需要匹配相邻构件的安装间隙，耳板的开档尺寸要与对接构件的连接耳片厚度适配，保证装配后铰接副无多余窜动量。零件上的多个小直径通孔为定位销孔与螺栓过孔，

　　在装配时先通过定位销完成零件与相邻构件的位置对齐，再穿装紧固螺栓完成预紧，保障连接的可靠性。从受力优化的角度，零件的外形轮廓采用了大圆弧过渡设计，避免直角结构带来的应力集中问题，所有孔口位置都做了倒角处理，既可以去除加工毛刺，也能在销轴装配时起到导向作用，降低装配难度。这类零件在实际加工过程中多采用锻造毛坯后数控铣削成型的工艺，铰接孔部位需要做精加工处理，保证孔的圆柱度与表面粗糙度要求，满足铰接副长期转动的使用需求，部分重载工况下还会在孔内压装耐磨铜套，进一步提升铰接部位的耐磨性能。在实际选型应用时，需要根据设备的额定载荷、运动频率、铰接摆角范围匹配对应尺寸的支架，核算零件的静载强度与疲劳寿命，确保在设备全生命周期内不会出现结构断裂、变形超差的问题，同时要匹配对应的销轴规格、润滑方案，保障铰接副的运行稳定性。
