汽轮机转子三维结构设计模型

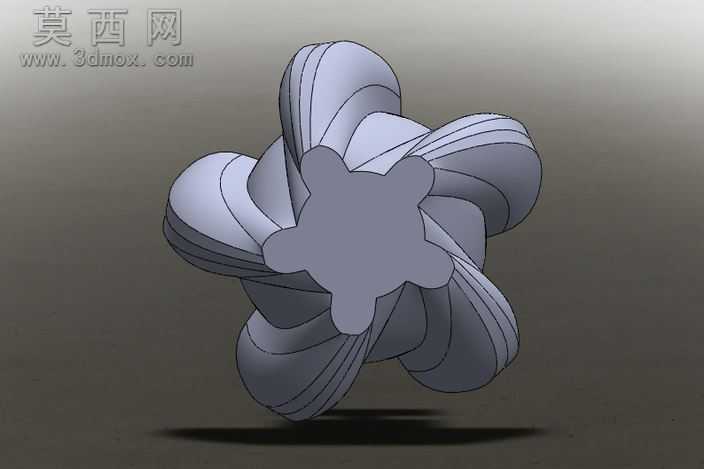

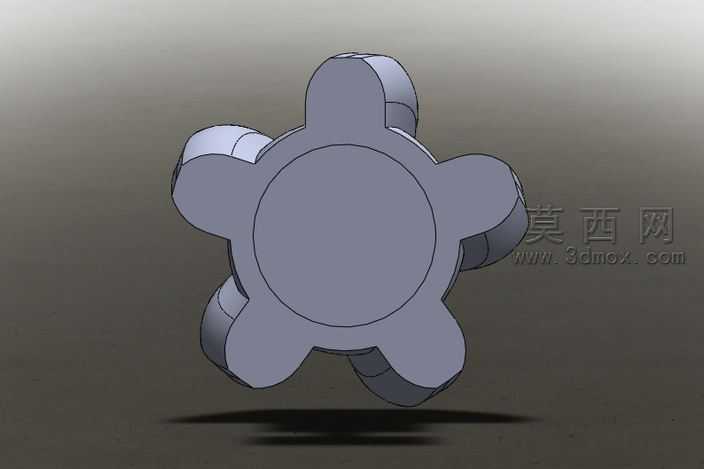

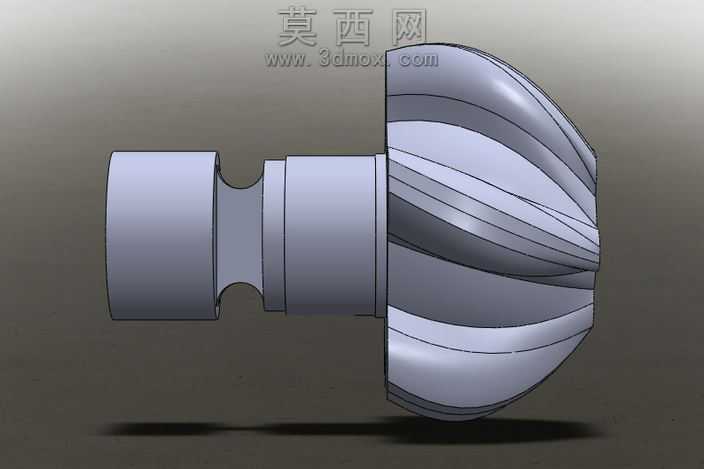

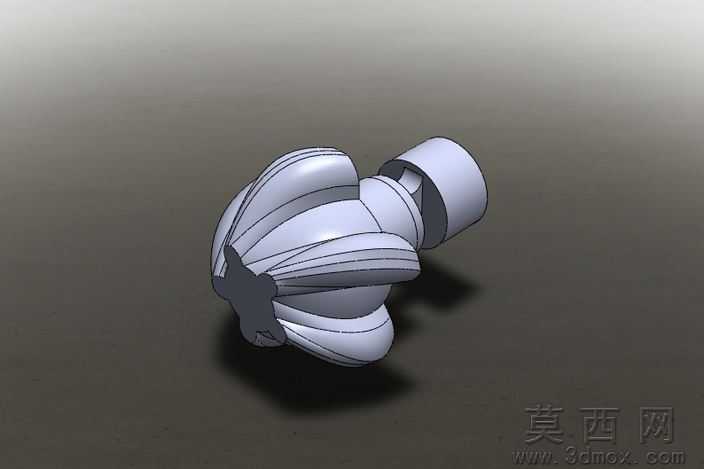

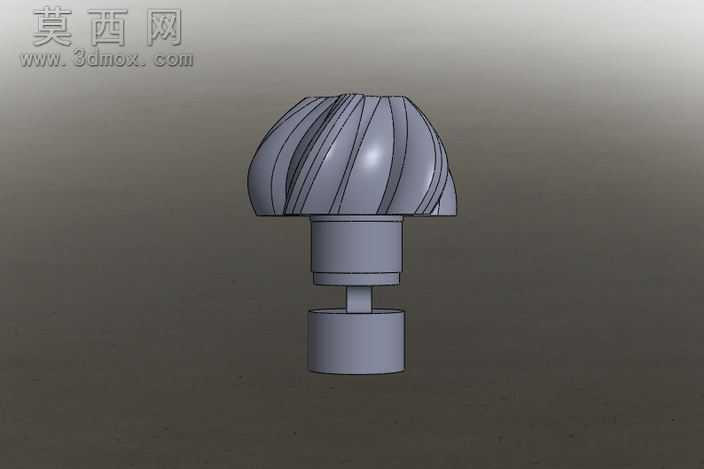

本模型为汽轮机转子的三维结构设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分转子的各功能段分别构建特征，再完成整体装配约束。首先构建左侧的轴端连接段，采用回转特征生成圆柱轴身，针对轴身的凹槽定位结构，通过拉伸切除配合圆角过渡完成细节处理，保证轴段的装配定位精度，同时避免应力集中的结构缺陷。中间的轴肩过渡段采用阶梯轴结构设计，通过不同直径的回转特征拼接，各轴肩处均做了倒角与圆角处理，匹配实际转子的装配公差要求，为后续动平衡校准预留结构基础。右侧的核心涡旋叶片段是本模型的设计重点，采用放样特征结合阵列命令完成，先绘制单个叶片的多截面轮廓，通过引导线控制叶片的扭曲弧度与曲面流畅度，保证叶片型线符合流体力学设计要求，再围绕转子中心轴完成圆周阵列，精准控制各叶片的间距与角度一致性。模型渲染阶段采用金属哑光材质模拟合金钢转子的真实质感，添加环境光遮蔽效果突出各结构段的层次关系，阴影效果贴合实际光照角度，清晰展现转子的立体结构。整体模型严格遵循汽轮机转子的实际结构比例，各段的连接关系、叶片的曲面造型都经过特征校验，既还原了转子的外观形态，也体现了动力部件的结构设计逻辑，可用于汽轮机结构教学、动力部件原理演示以及相关机械结构的参考设计。
