电容式触摸感应传感模块结构设计

项目分类:传感器 发布时间:2022-01-29 ID:520590
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计
  • 电容式触摸感应传感模块结构设计

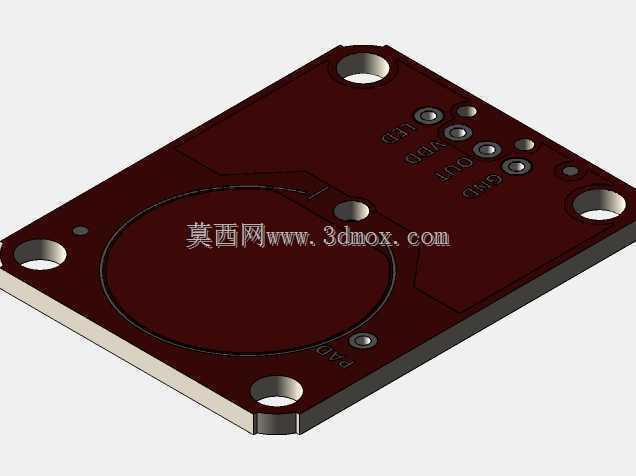

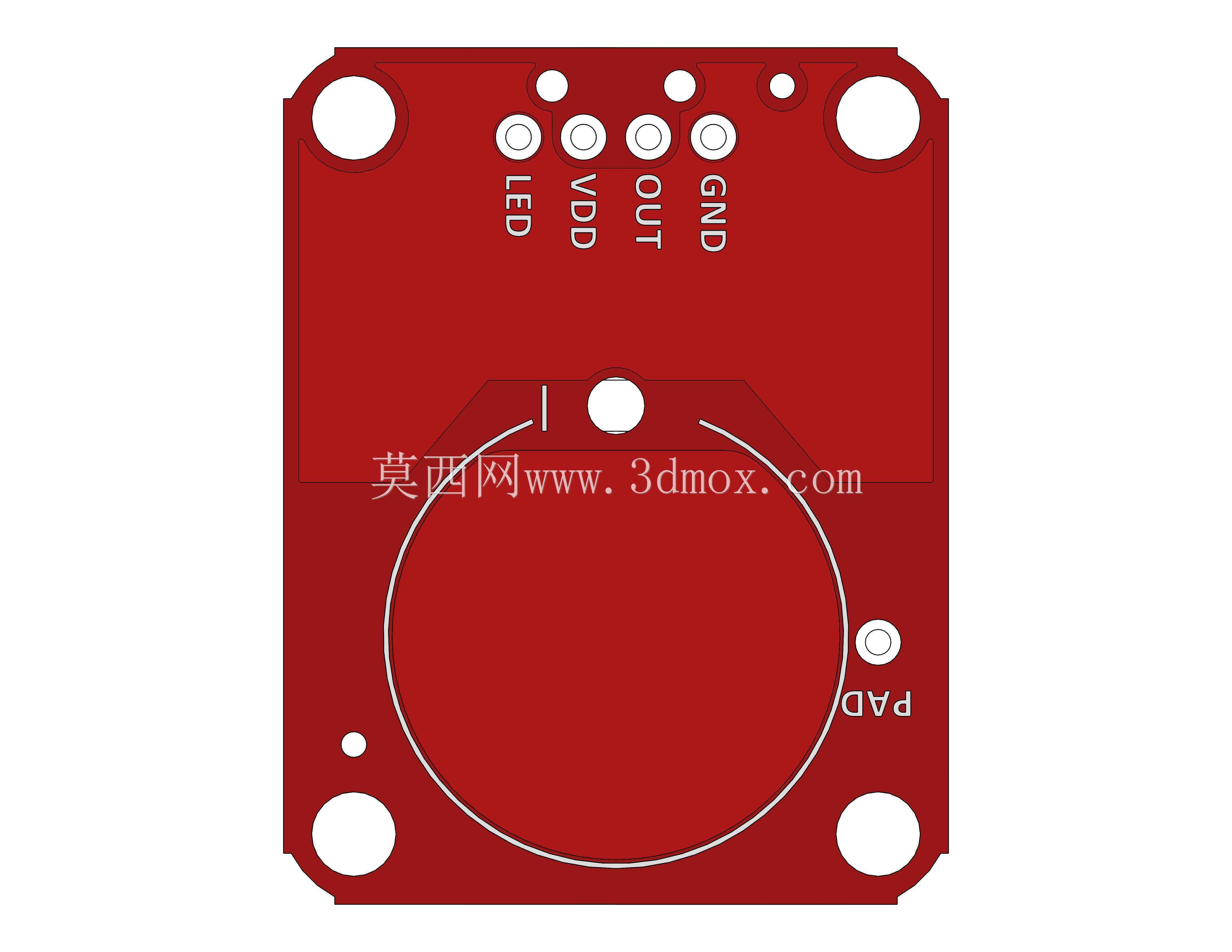

  在嵌入式触控交互、小型智能设备的人机交互回路搭建中,电容式触摸传感模块是替代传统机械按键的核心感知部件,这类模块无需物理按压动作,仅通过人体电场与感应极板间的电容耦合变化触发信号,在消费电子、工业控制面板、小型智能终端的交互设计中应用十分广泛。本次呈现的模块采用双面板PCB结构设计,整体为矩形板卡形态,四个边角预留标准圆形安装孔,可直接通过M2规格螺丝固定在设备壳体内部的安装柱上,板卡边缘做了圆角过渡处理,避免装配过程中划伤线束或操作人员手指。板卡正面一侧设置圆形感应PAD区域,该区域为触摸感应的核心耦合面,设计时需保证该区域与设备外壳触摸位的间距控制在0-2mm范围内,中间隔层不能存在金属遮挡件,

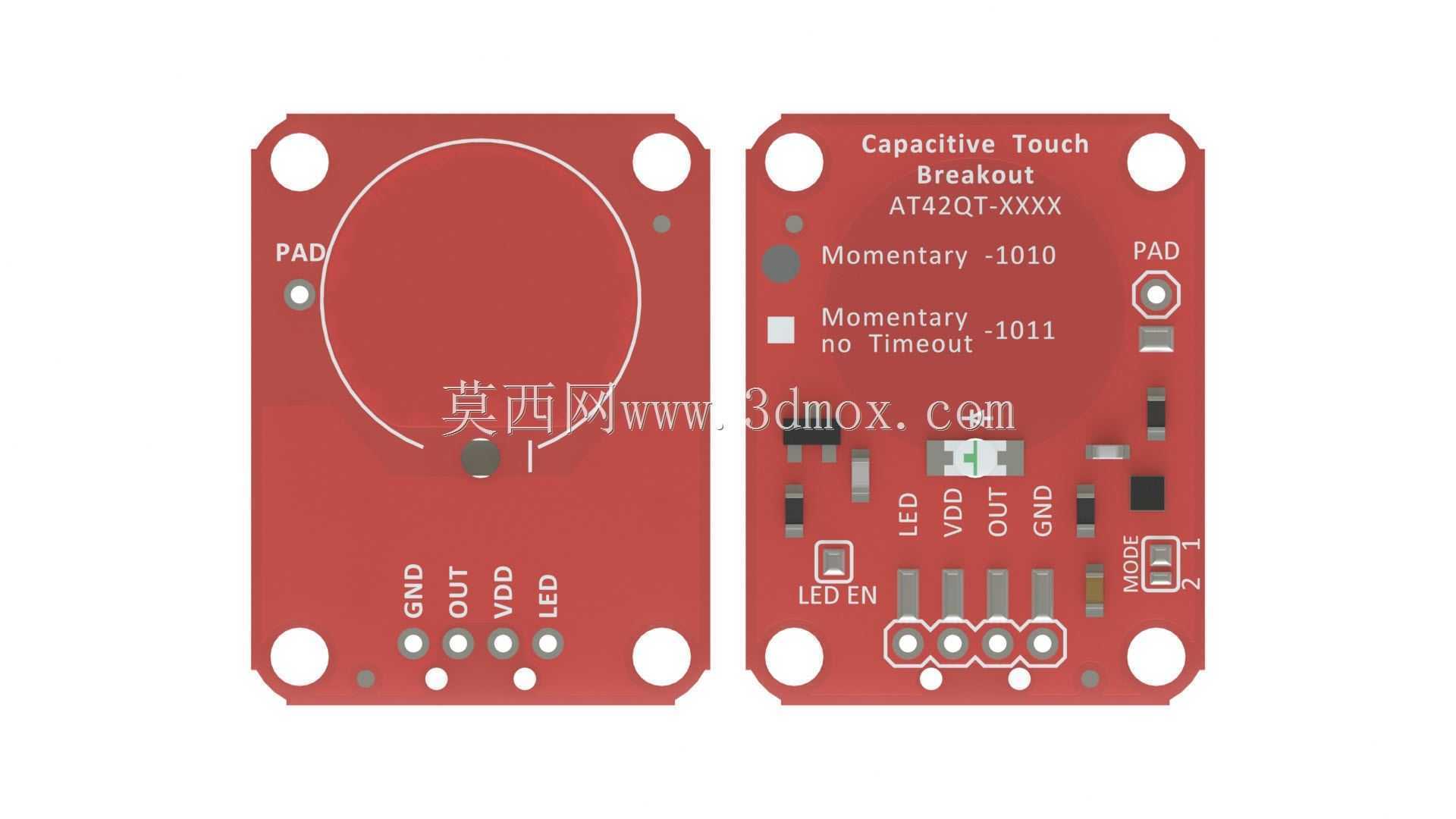

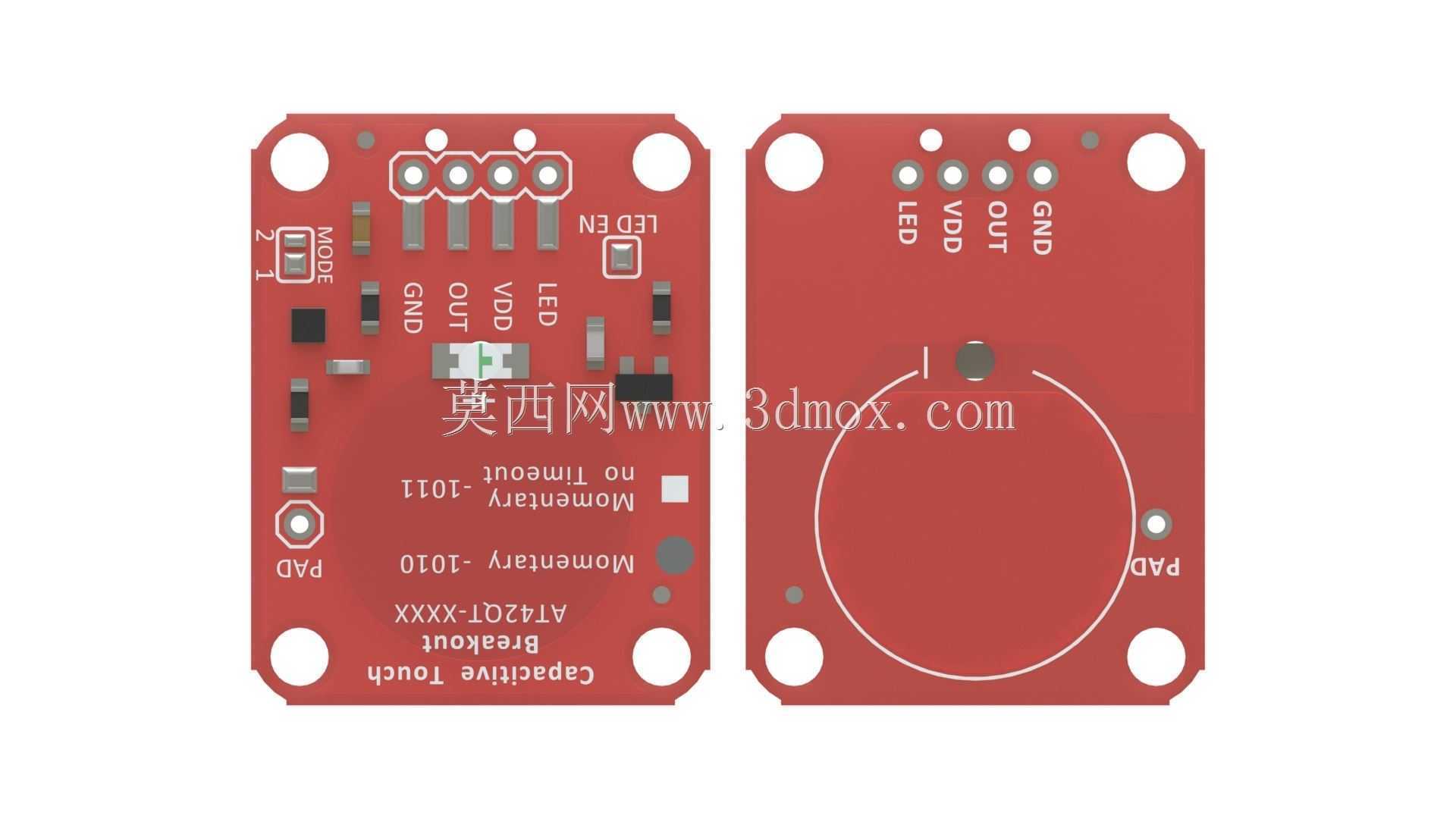

  否则会直接影响电容感应的灵敏度阈值,实际选型装配时,若外壳为非金属材质,可根据壳体厚度调整模块上的灵敏度配置焊盘,适配不同的安装间隙。板卡另一侧排布功能引脚与状态指示元件,引脚从左至右依次为LED控制端、电源地、信号输出端、电源正、LED供电端,引脚间距采用标准2.54mm排针间距,既可以直接焊接排针插装在面包板做原型验证,也可以直接焊接导线嵌入到量产设备的内部回路中,无需额外做引脚转接设计。板载的LED指示灯可通过LED_EN引脚控制使能,当触摸触发时指示灯同步点亮,给操作者明确的动作反馈,在不需要指示灯的低功耗应用场景中,也可以通过切断该引脚的连接关闭指示功能,降低模块整体待机功耗。模块的功能设计上支持两种工作模式配置,

  通过板上的MODE焊盘进行选择,一种是触发后持续输出信号的自锁模式,适合做电源开关类的功能触发,另一种是触摸时输出、松开即停止的点动模式,适合做功能按键、参数调整类的交互场景,两种模式可根据实际项目需求在焊接装配时配置,无需额外修改外围电路。从结构边界来看,板卡整体厚度控制在1.6mm,是常规FR-4板材的标准厚度,板上最高元件为板载的触摸处理芯片,高度不超过3mm,因此在设备内部预留安装空间时,仅需要留出4mm的净空高度即可满足装配要求,不会占用过多的设备内部空间,适合对安装体积有严格限制的小型智能设备使用。在实际工程应用中,这类模块常被用于替代传统的轻触按键,相比机械按键,没有物理接触的磨损问题,使用寿命远高于机械结构的按键,

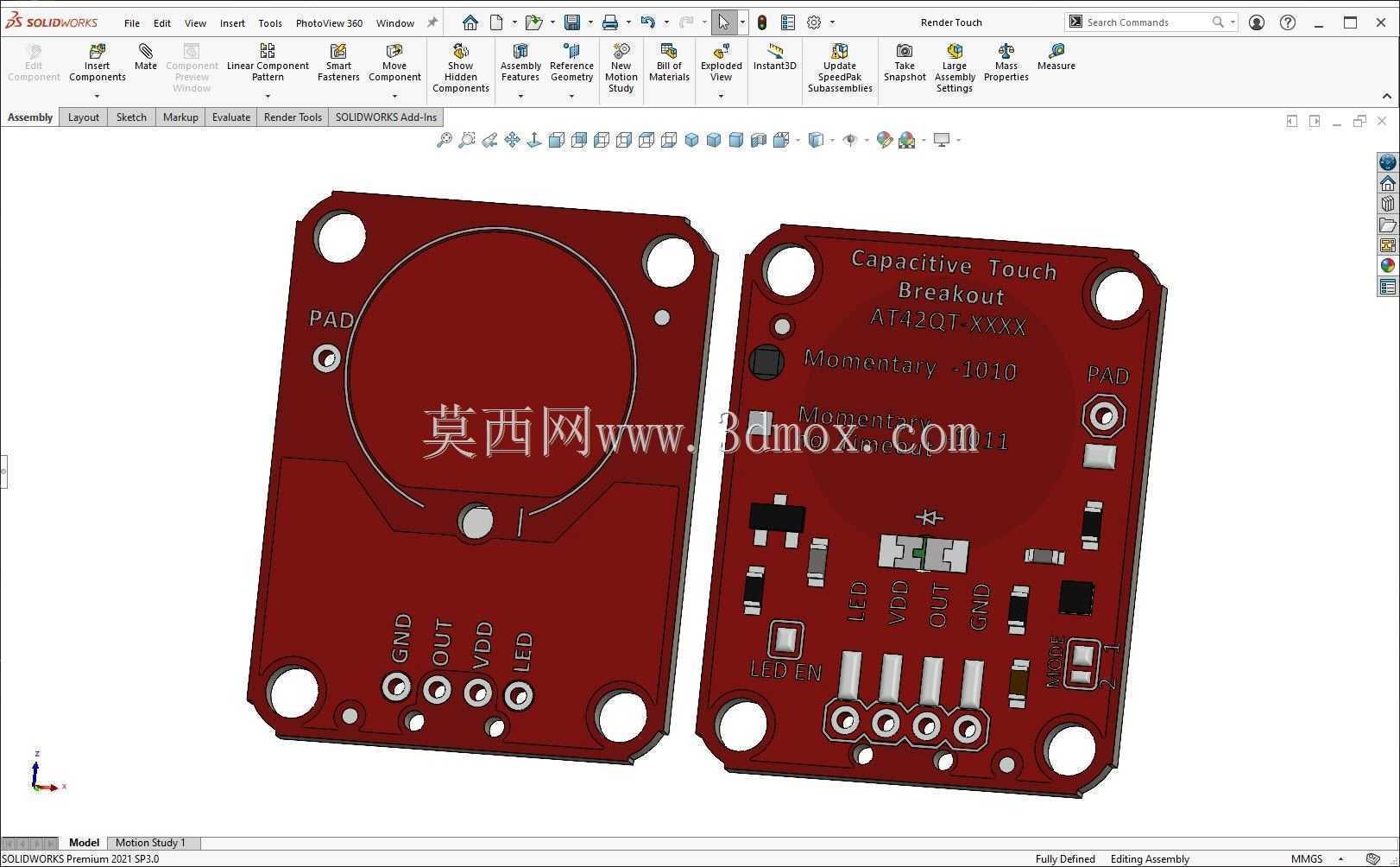

  同时可以实现设备面板的全密封设计,避免灰尘、水汽从按键缝隙进入设备内部,在厨卫电器、户外工业终端、防尘防水类设备的交互设计中优势十分明显。建模过程中严格还原了板上所有元件的布局与尺寸,包括感应PAD的走线弧度、各个阻容元件的安装位置、配置焊盘的大小与位置,可直接用于设备内部的结构干涉检查,也可以作为PCB外壳定位结构设计的参考依据,避免结构设计时出现元件与壳体筋位干涉、感应区域对位不准的问题。在做结构匹配设计时,需要注意感应PAD对应的外壳内壁不能做加强筋结构,也不能喷涂金属导电类涂层,否则会导致电容感应失效,若外壳需要做遮光处理,可采用非导电的哑光涂层,涂层厚度不宜超过0.3mm,保证感应灵敏度处于合理区间。模块的供电电压支持常规3.3V与5V逻辑电平,可直接匹配绝大多数单片机的IO口电平,输出信号为数字电平信号,无需额外做AD采样电路,直接接入控制器的IO口即可读取触摸状态,简化了外围电路的设计工作量。
