3D打印可组装迷你风力发电大风车

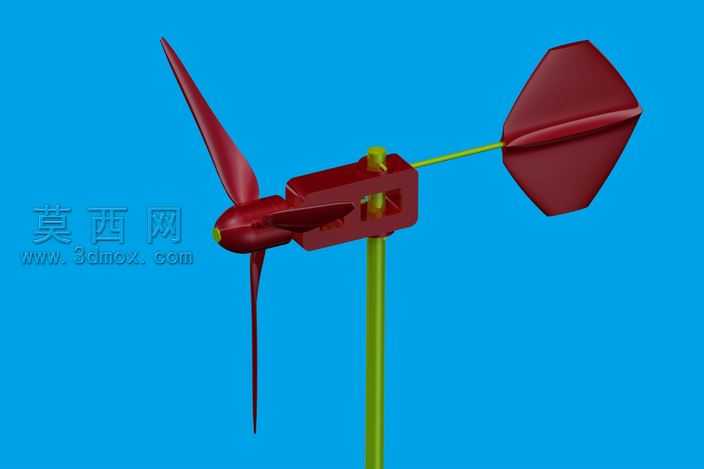

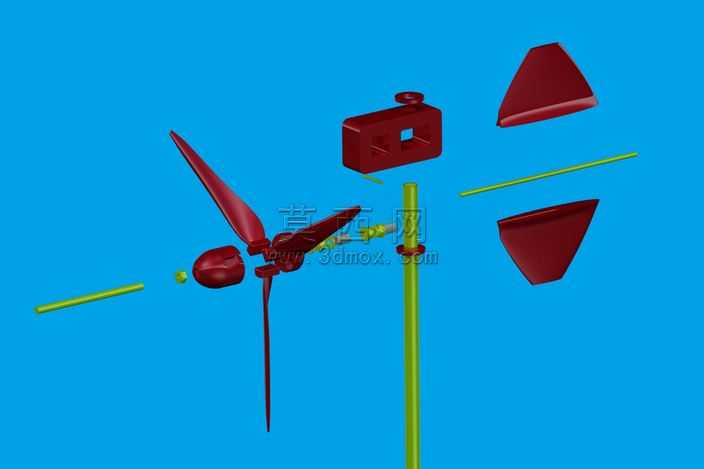

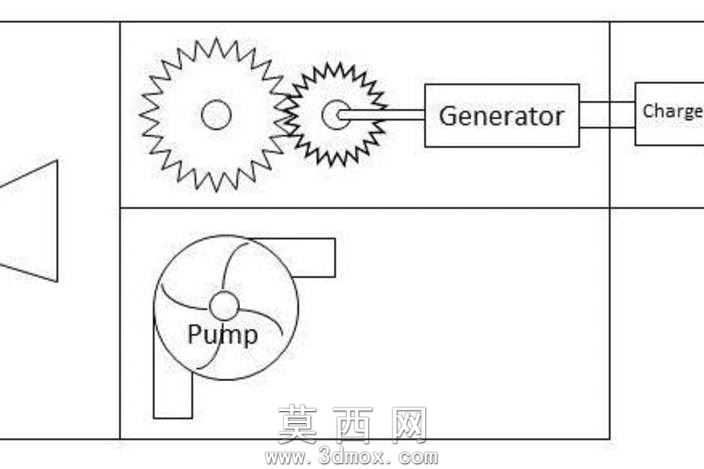

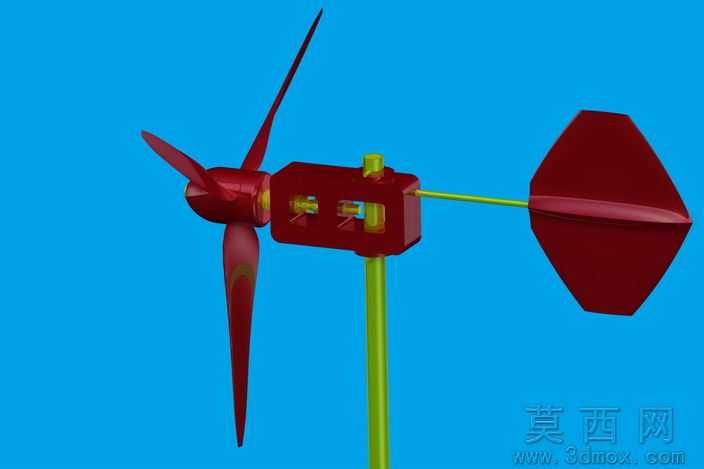

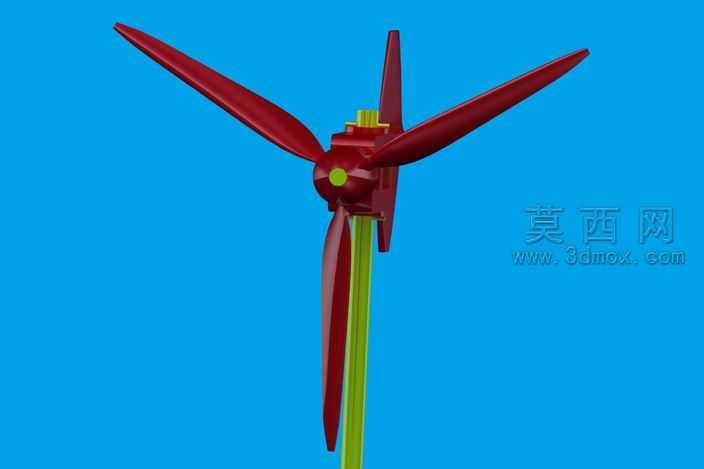

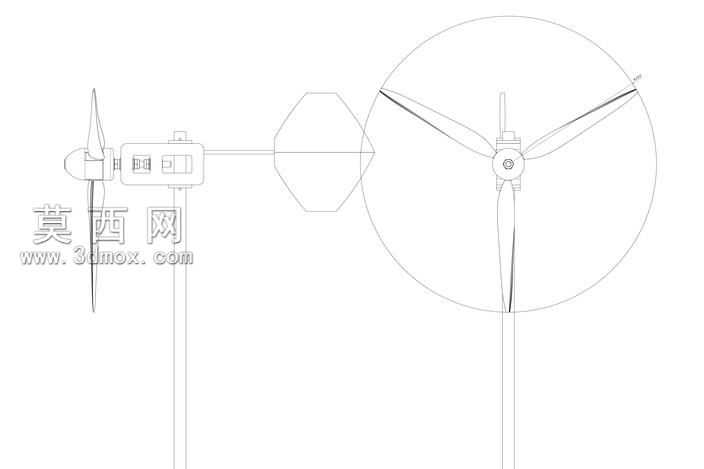

本作品为适配3D打印制作的迷你风力发电大风车三维模型，整体采用模块化拆分设计，所有部件均预留3D打印加工余量，无需额外支撑结构即可完成桌面级FDM打印机的成型制作。建模阶段采用参数化设计思路，将整机拆分为风轮叶片、机舱主体、尾舵、支撑杆四大核心模块，各模块之间预留标准插接装配间隙，无需额外紧固件即可完成组装，同时支持后期加装微型发电组件实现风力发电的演示功能。风轮叶片部分参考开源低速翼型数据进行曲面建模，通过扫掠、放样命令生成符合空气动力学的曲面结构，叶片根部做加厚处理提升打印成品的抗扭强度，叶尖做圆角过渡避免打印过程中出现翘边问题。机舱主体采用盒式镂空结构设计，既预留了微型电机、传动齿轮的安装空间，又通过加强筋布局降低整体打印耗材用量，机舱与风轮的连接轴位做同轴度约束，保证风轮转动时的顺滑度，避免出现卡滞问题。尾舵部分采用对称翼型结构建模，与机舱尾部的连接杆做一体化设计，可在风力作用下自动调整风轮朝向，实现迎风自动对正的功能。支撑杆采用等径圆柱结构，底部预留平台安装孔位，既可以单独作为桌面摆件放置，也可以固定在户外小型支架上进行实际风力测试。材质渲染阶段，风轮与尾舵部分采用哑光酒红色塑料材质，模拟PLA打印耗材的真实质感，机舱部分做半透明红色材质处理，可直观展示内部预留的安装空间，支撑杆采用亮绿色工程塑料材质，与红色部件形成鲜明的视觉对比，背景采用高饱和度天蓝色突出模型整体轮廓，渲染时添加柔和的环境光遮蔽效果，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑3D打印的工艺特性，所有悬空结构的角度均大于45度，无需添加打印支撑即可获得光滑的表面质量，各部件的壁厚统一设置为1.5mm，兼顾打印成品的结构强度与耗材用量，装配间隙设置为0.2mm，适配绝大多数桌面级3D打印机的成型精度，打印完成后仅需简单去除毛边即可完成组装，既可以作为科教演示模型向青少年展示风能利用的基础原理，也可以作为3D打印入门的练习案例，帮助使用者掌握模块化建模、装配约束、面向增材制造的结构优化等实用建模技巧。
