电梯配套波纹PE容器双水泵站结构

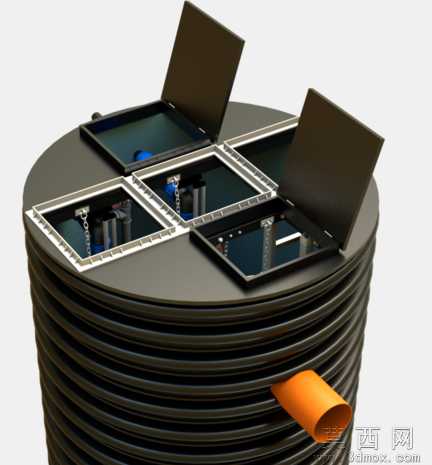

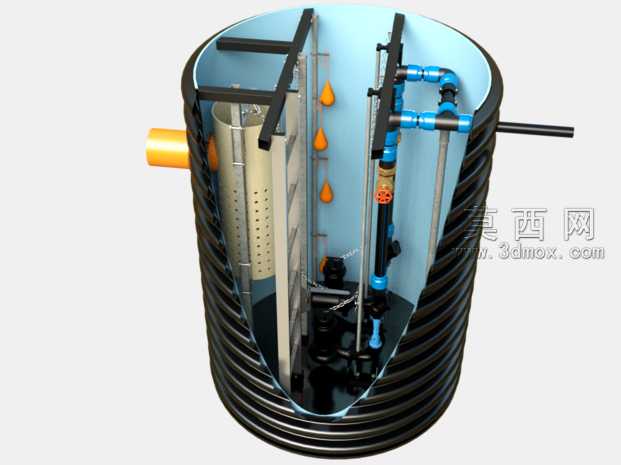

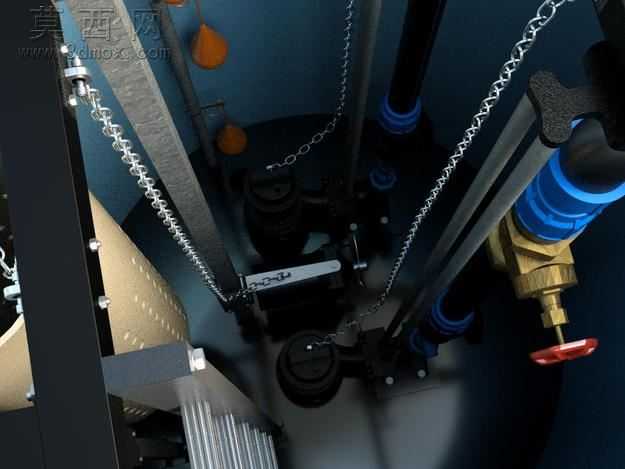

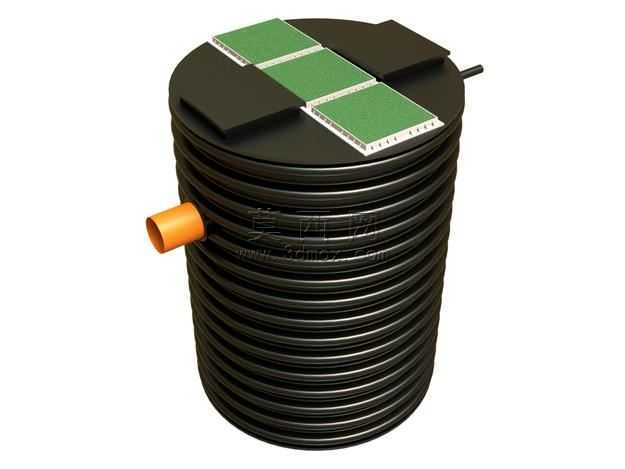

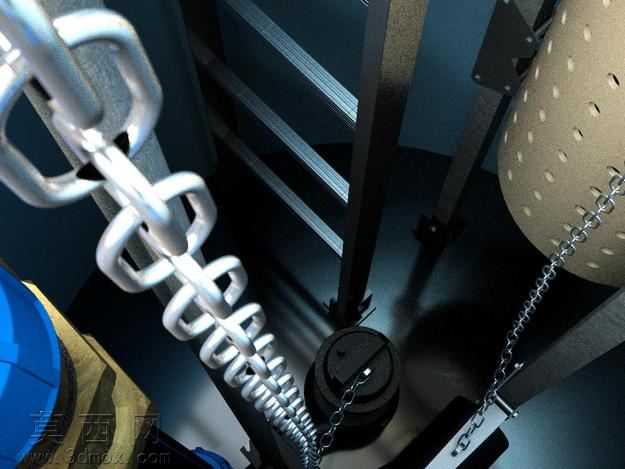

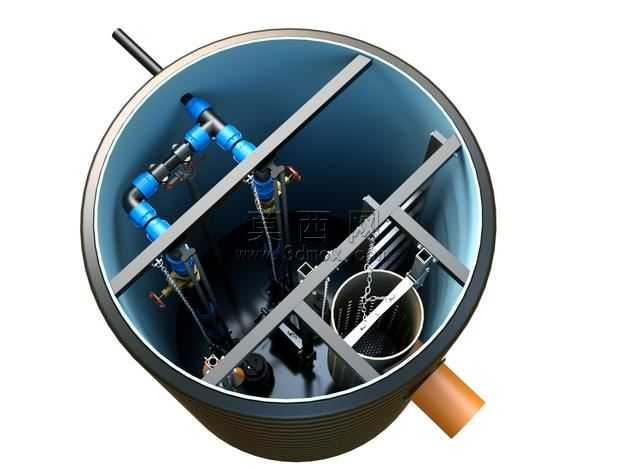

本作品为电梯配套集成式水泵站三维建模成果，建模阶段采用Rhino完成整体曲面与结构搭建，首先针对外层波纹PE容器进行参数化建模，通过螺旋线扫掠结合壁厚抽壳命令，还原罐体外侧环形加强波纹结构，同时预留两侧进出水管的贯通开孔，保证罐体承压性能与安装适配性的结构还原。内部结构建模严格遵循泵站实际排布逻辑，首先搭建罐体内部的竖向爬梯与顶部检修承重横梁，爬梯采用等距阵列踏步结合侧边竖梁的建模方式，顶部横梁做了倒角加固处理，还原现场检修的结构支撑设计。核心双水泵机组部分，分别对两台潜污泵的泵体、进水口滤网、出水法兰进行细节建模，泵体表面的散热筋、接线盒结构均做了精细化还原，同时配套搭建了出水侧的管路系统，包含蓝色UPVC给水管件、黑色控制阀门、管道接头、竖向液位检测装置，管路走向完全匹配实际泵站的水力流向，管件之间的连接法兰、密封结构均做了结构示意。液位检测组件采用橙色浮球开关，沿罐体侧壁竖向等距排布，建模时还原浮球的摆动铰接结构，直观展示液位触发的工作逻辑。罐体内部还设置了多孔稳流挡板，通过阵列小孔的建模方式还原水流缓冲结构，避免水泵进水端产生涡流影响运行稳定性。渲染阶段针对不同部件赋予对应材质，外层PE罐体采用半哑光深蓝色塑料材质，轻微调整透明度展示内部结构，金属管路、爬梯、泵体采用不同粗糙度的金属材质区分，阀门手柄采用醒目的橙色工程塑料材质，浮球采用亮面橙色塑料，管道密封圈采用黑色橡胶材质，通过材质差异清晰区分不同功能部件。整体设计思路围绕一体化集成泵站的紧凑排布展开，在有限的罐体空间内合理规划水泵、管路、检修通道、检测组件的位置，既保证水力流程顺畅，也预留了足够的检修操作空间，完整还原了电梯配套排污泵站的真实结构与功能布局，可用于施工交底、方案演示、结构优化参考等场景。
