动力系统用小型活塞结构三维设计

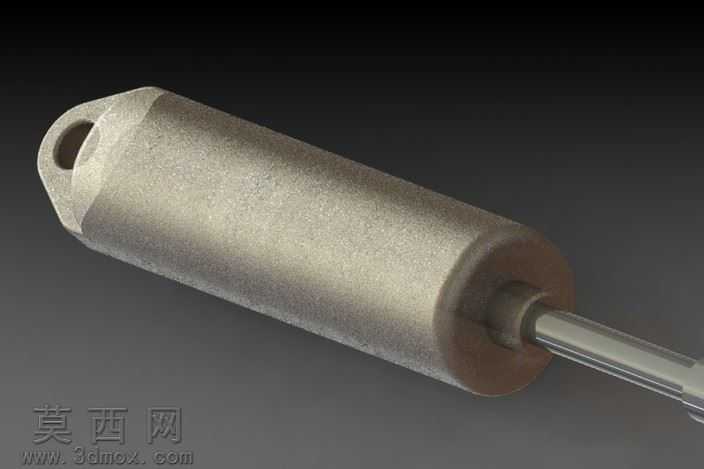

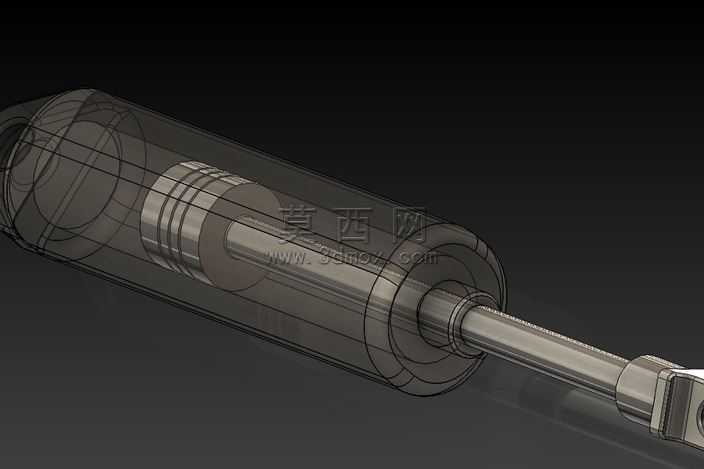

本作品为动力系统配套的小型活塞三维建模设计，整体采用参数化建模思路完成，在三维建模软件中先通过草图绘制活塞的轴向截面轮廓，明确活塞头部、密封段、活塞杆连接端的各段尺寸比例，再通过回转特征生成活塞的基础实体结构。建模过程中针对活塞的密封环槽结构做了精细化处理，每一道环槽的宽度、深度、槽边倒角都按照实际密封件的装配公差要求设定，保证后续虚拟装配时密封元件可以完全贴合槽体，不会出现干涉或者间隙过大的问题。活塞杆部分采用阶梯轴结构设计，从活塞本体向外直径逐步收窄，末端设计有铰接连接结构，预留了销轴装配孔位，方便和外部传动机构完成铰接联动。渲染阶段采用半透明线框叠加实体的展示方式，既可以清晰呈现活塞内部的贯通结构、壁厚分布，也能直观展示外部的金属质感，金属材质部分调整了粗糙度参数，模拟精加工后的金属表面光泽，线框部分采用深色线条勾勒，让整体结构的层次更加分明。设计过程中充分考虑了活塞的运动工况，活塞本体的外圆面做了高精度的圆柱度约束，保证在缸体内往复运动时不会出现卡滞，密封段的多道环槽设计可以适配不同类型的密封件，满足不同压力工况下的密封需求，活塞杆和活塞本体的连接部位做了加强过渡处理，避免往复运动过程中应力集中导致的结构断裂。整体模型的所有特征都保留了参数化关联，后续如果需要调整活塞的行程、直径、密封槽数量等参数，只需要修改对应草图或者特征参数即可快速完成模型迭代，不需要重新绘制整体结构，能够大幅提升同类型活塞产品的设计效率。
