Optima黄顶深循环12V75Ah卷绕蓄电池结构

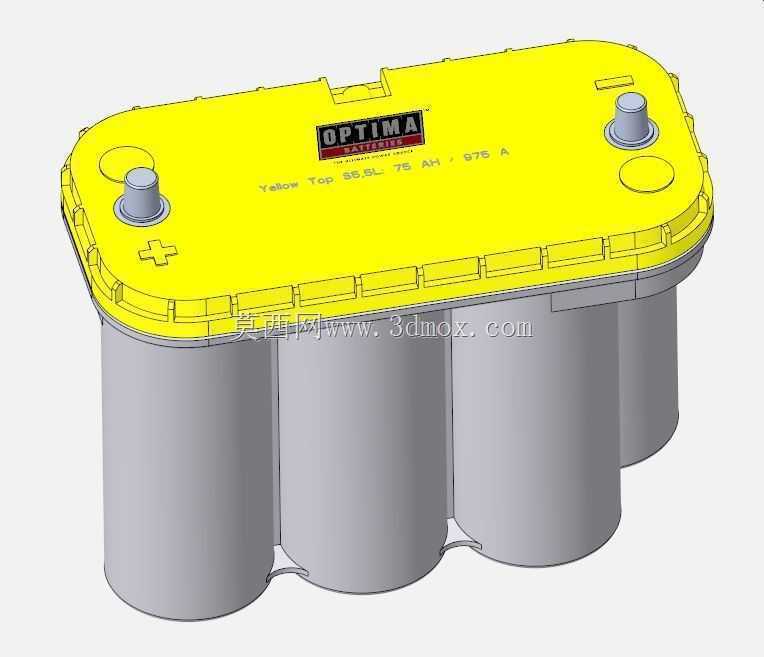

　　这款卷绕式铅酸蓄电池的结构设计，首先围绕车载深循环工况的使用需求展开，区别于普通平板极板启动电瓶，其采用六组圆柱形卷绕电芯沿壳体长度方向并排排布的结构，单组电芯通过螺旋卷绕的极板与玻璃纤维隔板实现紧密叠装，相比传统平板结构拥有更高的极板反应面积与抗振动能力，能够承受越野车辆、改装房车、工程作业车辆上的持续颠簸工况，不会出现极板脱粉、内部短路的常见失效问题。从安装适配角度看，产品整体采用长方圆角的壳体轮廓，顶部盖板做了下沉式的极柱防护设计，正负极柱分别布置在盖板长度方向的两端区域，正极区域做了十字形的极性标识凸起，避免安装时出现极性接反的操作失误；盖板边缘设置了一圈连续的卡扣压合结构，与下方壳体的翻边实现过盈压装，

　　配合密封胶层实现IP65级别的密封能力，能够适应发动机舱内的泥水飞溅、温差变化环境，不会出现电解液渗漏问题。在功能特性层面，这款75Ah容量的深循环电池，既能够满足车辆启动时的大电流瞬时放电需求，也能够支持车载附属电器的长时间深度放电使用，比如驻车状态下的车载冰箱、照明系统、影音设备供电，不会因为几次深度放电就出现容量骤降的问题，相比普通启动电瓶3-5次深放就报废的特性，其循环寿命能够达到普通电瓶的3倍以上。设计过程中，卷绕电芯的固定结构是核心难点，六组圆柱电芯之间通过金属连接片实现极组的串并联，电芯底部与壳体之间设置了缓冲减震垫，电芯侧面与壳体内壁之间预留了均匀的膨胀间隙，避免充放电过程中电芯发热膨胀导致壳体鼓胀变形；

　　顶部盖板除了极柱的引出结构外，还设置了单向的排气阀结构，当电池内部因为过充产生过量气体时，能够自动开启泄压，同时避免外部空气进入壳体内部影响极板寿命。从安装边界来看，产品的整体宽度、高度尺寸适配主流乘用车、轻型商用车的电瓶安装位，底部的壳体轮廓能够匹配常规的电瓶固定压块结构，不需要对原车安装支架做改装就可以直接替换同规格的普通铅酸电瓶；顶部极柱的尺寸采用通用的车用锥面极柱标准，能够适配市面上绝大多数的电瓶接线夹，不需要额外更换接线端子。在实际应用场景中，这类黄顶深循环卷绕电池除了民用改装车辆使用外，也常被用在特种作业车辆、应急储能电源、小型离网光伏储能系统中，其宽温域的工作特性能够在零下四十度到零上七十度的环境中正常工作，

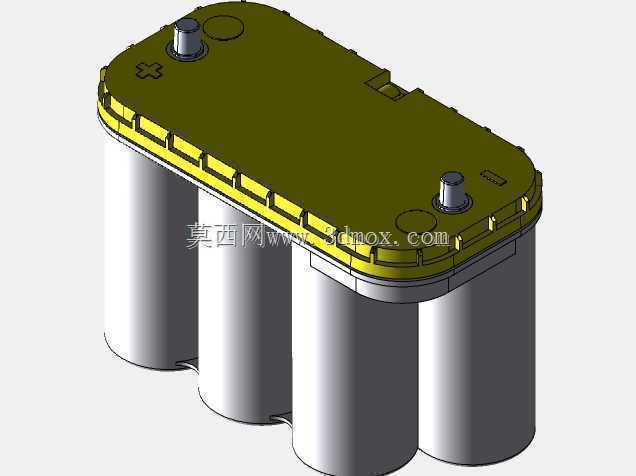

　　低温环境下的启动放电能力远优于普通平板电瓶，北方冬季严寒环境下不会出现电瓶亏电无法启动的问题。建模过程中，需要重点还原卷绕电芯的圆柱排布关系、顶部盖板的卡扣结构、极柱的安装定位尺寸，这些细节直接影响后续做安装干涉检查、电瓶固定支架设计时的准确性，尤其是盖板上的极性标识、排气阀位置，都是实际装配和维护过程中需要重点关注的结构特征，不能做简化省略。壳体的圆角过渡设计除了提升结构强度外，也能够避免安装过程中锐角边缘割伤安装人员的手部，同时减少车辆行驶过程中应力集中导致的壳体开裂问题。
