桌面式不间断电源iBox结构设计方案

　　这款桌面式不间断电源的三维结构设计，最初是面向小型办公场景、个人桌面工作站的供电保障需求展开的，在日常办公环境里，不少使用小型计算设备、桌面外设的用户都遇到过瞬时市电中断、电压波动导致设备异常关机、数据丢失的问题，这类场景不需要大功率的工业级UPS设备，反而对设备的桌面占用空间、外观协调性、操作便捷性有更高要求，这款iBox的结构设计正是瞄准这一细分场景的实际使用痛点完成的。从实际用途来看，这款设备主要是为桌面端的小型电子设备提供短时备用供电，同时承担市电稳压、浪涌防护的作用，当市电正常接入时，设备内部的充电回路会为内置储能模块补能，同时将稳压后的市电输出给外接设备；当市电出现中断、电压幅值超出正常工作区间时，

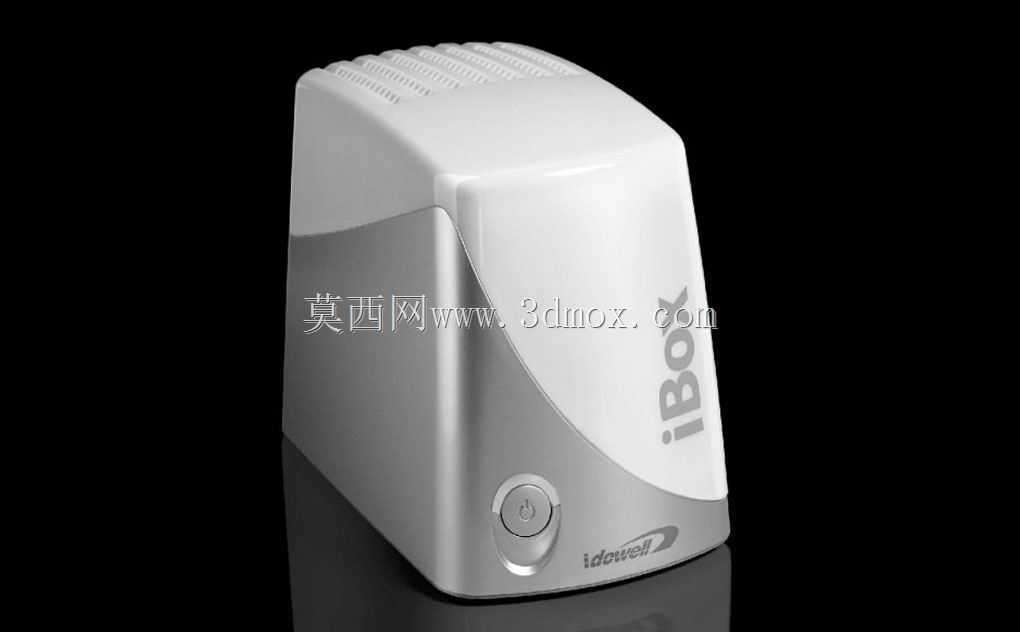

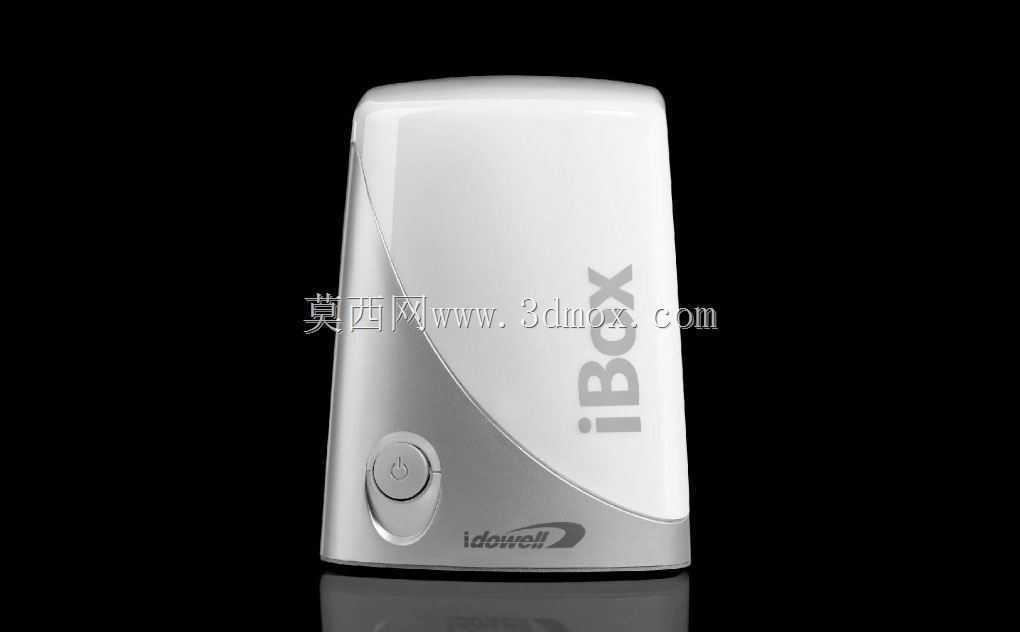

　　设备会在毫秒级时间内切换到储能供电模式，避免外接设备因为断电突然停机，给用户留出足够的时间保存工作数据、正常关闭设备。在功能特性的结构匹配上，这款设备的外壳采用立式弧面造型，没有采用传统方方正正的工业设备外观，正面的弧面过渡可以减少桌面放置时的棱角磕碰风险，同时在视觉上缩小设备的体积感，适配桌面办公环境的整体风格。设备正面设置的集成式电源按键，将电源开关、工作状态指示功能整合在同一个按键组件上，按键周边做了内凹的导向结构，用户在桌面盲操作时可以顺着弧面快速定位按键位置，不需要俯身查看设备面板，按键的按压行程做了适配桌面操作的优化，按压力度控制在适合单指按压的区间，避免按压力度过大导致设备移位。设备的侧面做了隐藏式的通风槽结构，

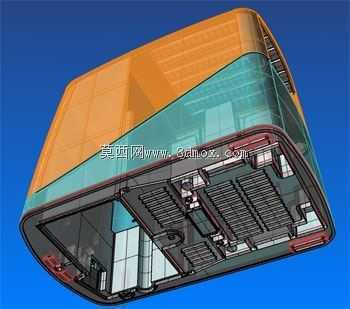

　　通风槽的开孔方向顺着设备内部的散热气流走向设计，既可以保证内部功率元件、储能模块工作时的热量顺利散出，又不会让通风孔直接暴露在正面视角，避免灰尘、桌面泼溅的液体直接从通风孔进入设备内部，通风槽的开孔宽度做了尺寸限制，防止日常使用时细小的桌面杂物掉入设备内部造成电路故障。从设计思路的落地来看，这款设备的内部结构采用分层布局，最下层是配重底座，内置防滑橡胶脚垫，保证设备放置在光滑桌面时的稳定性，不会因为线材拉扯、按键按压出现滑动；中间层是功率变换与控制电路板，电路板与外壳之间设置了绝缘隔离柱，避免电路板与外壳直接接触造成漏电风险，同时隔离柱的高度预留了足够的布线空间，内部的连接线材都做了走线槽固定，避免设备在运输、移动过程中线材移位碰到散热片造成绝缘破损；上层是储能模块的安装仓，储能模块与外壳内壁之间预留了缓冲间隙，填充了轻质缓冲泡棉，既可以吸收移动过程中的震动，保护储能模块的结构安全，也可以在储能模块出现异常发热时留出一定的隔热空间，避免外壳局部温度过高影响使用体验。在外形尺寸与安装边界的设计上，这款设备的底座占地面积控制在普通桌面水杯的占用区间内，立式的结构设计让设备可以放在桌面显示器侧边、桌角等闲置空间，不会占用键盘、鼠标的操作区域，设备的所有外接线材接口都设置在背面靠下的位置，线材插入后会顺着桌面自然下垂，不会从正面看到杂乱的线材，接口周边做了内凹的让位空间，即使是带屏蔽层的较粗电源线材，也可以顺利插入，不会因为线材接头的尺寸问题出现插不到位的情况。设备的外壳上下盖采用卡扣加隐藏式螺丝的固定方式，日常使用时看不到外露的螺丝孔，保持外观的整体性，需要维护时可以拆开卡扣、卸下隐藏螺丝打开外壳，内部的模块化设计让储能模块、电路板都可以单独拆卸更换，降低后期维护的难度。在实际的结构验证过程中，这款设备的外壳壁厚做了针对性的优化，既保证外壳有足够的结构强度，在日常轻微磕碰、挤压时不会出现变形开裂，又尽可能控制外壳的材料用量，降低设备整体重量，方便用户根据桌面布局调整设备的摆放位置，外壳的表面做了细磨砂处理，不容易残留指纹和桌面污渍，日常清洁只需要用干布擦拭即可，不需要特殊的清洁维护。设备底部的防滑脚垫采用环形布局，

　　四个脚垫分别布置在底座的四个角位置，脚垫的高度预留了2mm左右的底部通风间隙，让空气可以从设备底部进入，顺着内部的散热通道从侧面通风槽流出，形成自然对流散热，不需要额外加装散热风扇，避免风扇运行产生的噪音影响办公环境的安静度，这一点对于桌面近距离使用的设备来说尤为重要，毕竟办公场景下用户距离设备通常只有几十厘米，哪怕很小的风扇噪音长时间下来也会影响使用感受。从结构设计的细节来看，设备的电源按键周边做了防水围堰结构，即使桌面有少量液体泼溅到按键位置，液体也会顺着围堰的导流槽流到设备外部，不会顺着按键缝隙进入设备内部，提升了桌面使用场景下的安全系数。设备内部的散热片位置正对侧面通风槽，散热片的鳍片方向与气流方向平行，减少气流阻力，提升自然对流的散热效率，保证功率元件长时间工作时的温度控制在合理区间，不会因为过热出现性能下降、保护停机的情况。
