封闭式单输出直流开关电源结构设计

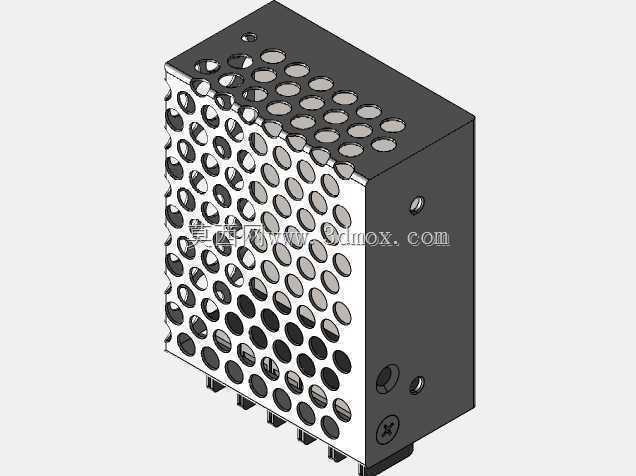

　　在工业控制、小型电子设备、嵌入式系统的供电方案选型里，这类封闭结构的单输出直流电源是出镜率极高的部件，很多做设备结构设计的工程师，在排布电控仓布局的时候，最先要敲定的就是这类供电模块的安装边界与干涉问题。不同于开放式裸板电源，这款带金属封闭外壳的电源，首先解决的是工业现场多尘、有少量金属碎屑的工况防护问题，外壳采用冲孔金属板弯折成型，顶面与侧面的密集圆孔并非随意排布，是结合内部功率器件的发热位置做的对流散热设计，不需要额外加装散热风扇，依靠自由空气对流就能带走额定负载下的工作热量，这也让它能适配那些对噪音有要求、不方便布置风冷通道的设备内部安装场景。从实际使用场景来看，这类12V输出规格的电源，常被用在小型工控板供电、

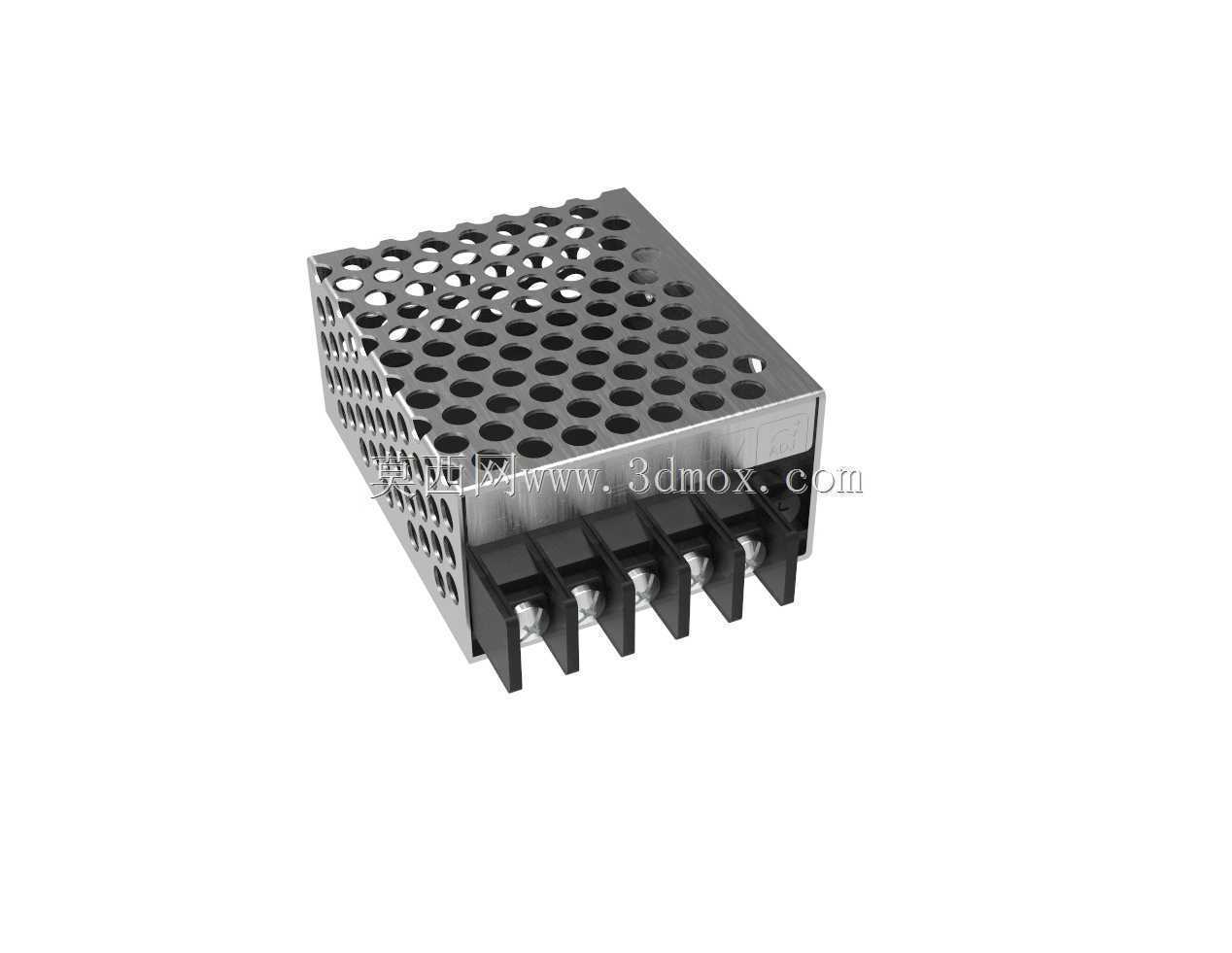

　　LED指示回路供电、小型传感器集中供电、低压继电器线圈驱动等场景，1.3A的额定输出电流刚好覆盖多数小功率低压负载的总功率需求，不会因为选型冗余造成成本浪费，也不会因为功率裕量不足导致长时间工作下的电压跌落。在结构设计思路上，这款电源的外壳采用上下扣合加侧边螺丝锁紧的结构，输入端与输出端的接线端子统一布置在壳体的同一侧，端子之间设置了绝缘隔片，避免接线过程中多股铜线丝外露造成的极间短路，接线端子的螺丝采用防滑脱设计，不会因为现场接线时拧动过度导致螺丝从端子座脱落。壳体的安装孔位做了沉台设计，既可以用螺丝从外侧穿过安装孔固定在设备的安装板上，也可以配合导轨卡扣实现标准DIN导轨的卡装固定，两种安装方式兼容不同设备的电控仓布局习惯，

　　不需要额外做安装转接件。从安装边界来看，这款电源的整体外形是规整的长方体结构，没有外凸的异形结构，排布安装位置的时候只需要预留出接线侧的接线操作空间，以及壳体周边5mm以上的空气对流间隙即可，不需要额外预留更大的检修空间，因为这类电源本身属于免维护部件，只要接线牢固、散热条件满足，全生命周期内基本不需要开盖维护。外壳的冲孔位置特意避开了内部PCB板上的高压元件区域，既保证了散热气流的流通，也能防止外部的金属异物从孔洞掉入内部触碰高压部分造成短路，每个冲孔的毛刺都做了钝化处理，避免生产装配过程中划伤操作人员的手部，也防止长期使用过程中毛刺脱落掉落在内部板卡上。在做三维建模的时候，这类电源的模型需要重点还原接线端子的位置、

　　安装孔的中心距、壳体的整体外轮廓尺寸，以及外壳冲孔的排布规律，因为在做设备整体装配干涉检查的时候，最容易出现问题的就是接线端子处的线缆弯曲半径与周边结构的干涉，还有安装孔位与设备安装板上预留孔的对位问题，要是模型的安装孔位尺寸有偏差，实际生产装配的时候就会出现螺丝穿不进去的问题。另外壳体的厚度、端子座的突出高度也需要准确还原，很多工程师在排布电控仓内部布局的时候，会把这类电源和接触器、端子排等元件并排安装，要是模型的外轮廓尺寸不准，很容易出现元件之间预留间隙不足，导致实际装配的时候装不进去的情况。从电气适配的角度来说，这类交直流输入的封闭电源，内部已经集成了整流、滤波、稳压、过流保护的全部电路，外部只需要接入交流输入线缆，接好输出端的低压负载即可，不需要额外搭配外围电路，这也是它在小型设备里被广泛应用的原因，集成度高，外围接线简单，结构规整，方便在紧凑的设备内部找到合适的安装位置。不同于大功率电源需要考虑水冷或者强制风冷的散热结构，这款小功率电源的散热设计完全依靠外壳的金属导热与冲孔对流，所以在建模的时候，外壳的材质设定为镀锌钢板，表面做喷塑绝缘处理，既保证了外壳的结构强度，也能防止外壳意外带电造成的安全隐患，壳体的拼接缝隙控制在0.5mm以内，既满足加工装配的公差要求，也能阻挡大部分的粉尘进入壳体内部。
