四键薄膜式输入按键模组结构设计

　　在工业控制终端、小型检测设备、简易人机交互面板的设计场景中，这类四键薄膜按键模组是非常常见的输入部件，很多做小型电控设备、手持检测装置的结构工程师在选型或者建模时，都会需要参考这类成熟的按键结构。不同于全尺寸键盘的复杂矩阵排布，这款1×4布局的薄膜按键，核心是满足少量功能指令的输入需求，比如参数增减、功能切换、确认返回这类基础操作，在很多空间受限的设备面板上，不需要布置完整键盘，四个按键刚好覆盖最常用的操作逻辑，不会占用过多的面板安装空间。

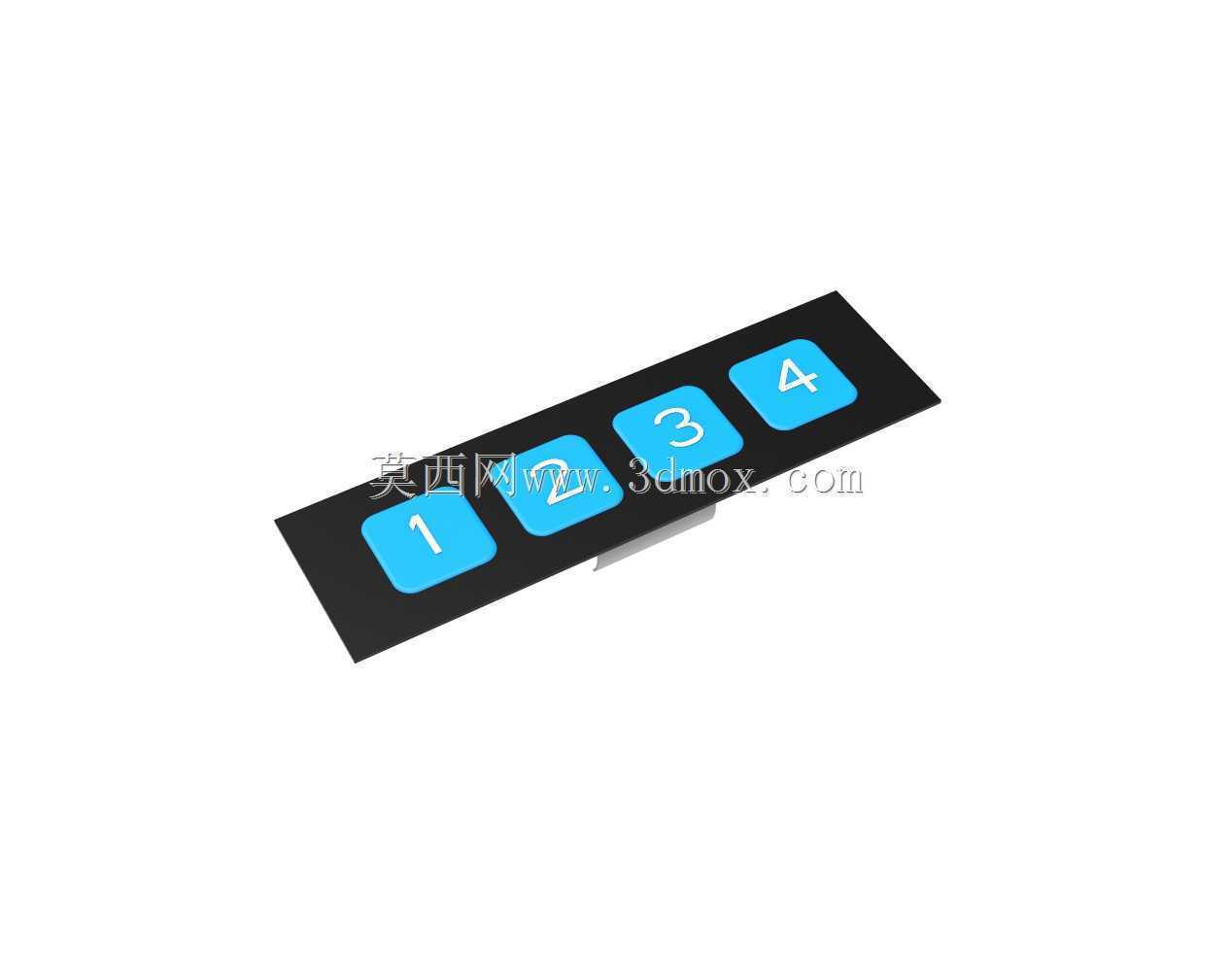

　　从实际使用的角度看，这类薄膜按键的核心优势在于整体厚度极薄，不需要像机械按键那样预留较大的按压行程空间，整个模组的基底采用柔性PET薄膜材质，背面可以直接背胶贴合在设备的面板内侧或者外侧，安装时不需要复杂的卡扣或者螺丝固定，只需要按照定位标记贴装即可，对于薄型化的设备外壳设计非常友好。按键的键帽部分做了凸起的弧形结构，表面印刷清晰的数字标识，操作人员即使在视线不持续聚焦面板的工况下，也能通过指尖的触感区分不同按键的位置，避免误触，这一点在工业现场操作时非常实用，毕竟很多时候操作人员需要一边观察设备运行状态一边操作按键，盲操作的辨识度直接影响操作效率。

　　设计这类按键模组的时候，首先要考虑的是按键的触发压力与行程的匹配，薄膜按键的触发依靠下层导电银浆线路的接触，按压行程一般控制在0.3到0.5毫米之间，触发压力设置在120到180克力区间，既不会因为压力过轻导致日常轻微触碰就误触发，也不会因为压力过大让长时间操作的人员产生指尖疲劳。四个按键的间距设计也有讲究，相邻按键的中心距保持在19毫米左右，这个尺寸刚好匹配成年人指尖的平均宽度，按压其中一个按键的时候不会碰到相邻的按键，同时整个模组的总长度控制在80毫米以内，宽度控制在20毫米上下，安装边界非常规整，在做面板开孔或者贴合区域规划的时候，只需要预留出对应的矩形区域即可，不需要做复杂的异形避让。

　　从电路对接的角度，这款按键模组采用出线端直连的方式，四个按键对应独立的信号通路，公共端统一引出，对接设备主控板的时候只需要接5根线即可，不需要额外的解码芯片，对于简单的IO口输入场景非常适配，主控端只需要做简单的电平检测就能识别按键触发状态，降低了电路部分的设计复杂度。按键表面的标识层采用耐磨的UV印刷工艺，长期按摩擦拭也不会出现标识脱落的情况，外层的防水薄膜可以阻挡日常的泼溅、粉尘进入按键内部，适配工业现场相对复杂的使用环境，不需要额外做密封防护结构，就能满足IP54左右的防护等级，减少了设备整体的防护设计成本。

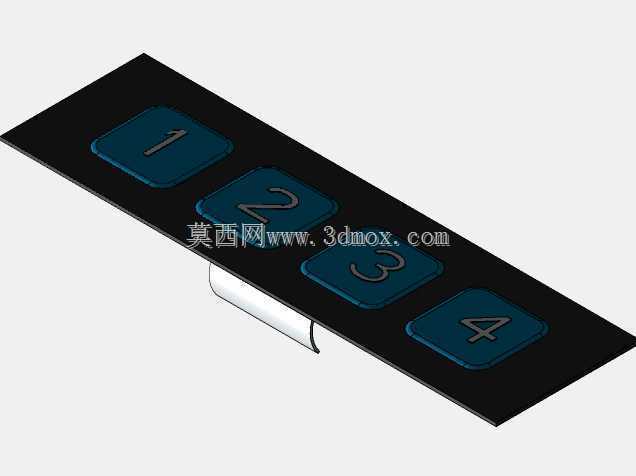

　　在结构建模的时候，需要重点注意几个细节：一是薄膜基底的折弯区域，出线端的位置需要预留1毫米以上的折弯半径，避免折痕过深导致内部线路断裂；二是按键凸起部分的脱模角度，因为这类按键一般是通过热压成型做出凸起结构，建模时凸起侧壁的角度要控制在5度以上，方便热压模具脱模，同时保证凸起结构的成型饱满度，不会出现塌陷导致按键手感不一致；三是背胶层的厚度，一般选用0.1毫米厚度的亚克力背胶，建模时要把背胶层的厚度计算到整体安装尺寸里，避免贴合后按键高出面板的尺寸超出设计预期，影响整体外观的平整度。

　　实际应用中，这类四键薄膜按键除了用在工业设备上，在很多消费类电子的小型装置上也能见到，比如小型计时器、简易温控器、桌面小型外设的功能按键区，核心都是用最低的成本、最小的空间占用，实现可靠的基础输入功能。相比机械按键，它没有活动的机械结构部件，长期使用不会出现按键卡滞、弹簧疲劳失效的问题，使用寿命可以达到百万次按压级别，对于不需要频繁高强度输入的场景，可靠性完全满足使用需求。在做整机结构布局的时候，这类按键模组可以贴合在曲面的面板上，因为基底是柔性材质，只要面板的曲面半径大于50毫米，都可以实现可靠贴合，这是刚性结构的按键模组做不到的优势，给设备的外观造型设计留出了更多的自由度，不需要为了安装按键特意把面板做成平面结构。
