参数化方形管高效伯恩詹加热装置

　　在小型独立空间供热、野外作业临时采暖、小型作坊工位供暖这类场景里，传统直燃式加热器普遍存在热效率偏低、烟道余热浪费严重、规格适配性差的问题，这款基于经典Bullerjan加热器结构优化的方形管改型加热装置，正是针对这些实际工程痛点做的全参数化结构设计。从实际使用逻辑来看，这类加热器依靠固体燃料燃烧产生热量，通过多回程的流道设计延长高温烟气在炉体内的停留时间，让炉壁充分与烟气换热，再通过自然对流或者强制风循环把热量散发到需要采暖的空间里，相比传统单炉膛直排炉具，热利用效率能提升四成以上，非常适合没有集中供暖的小型加工车间、户外临时值守板房、山地作业营地这类场景使用，不需要复杂的管路铺设，仅需搭配符合安全规范的排烟管道即可投入使用。

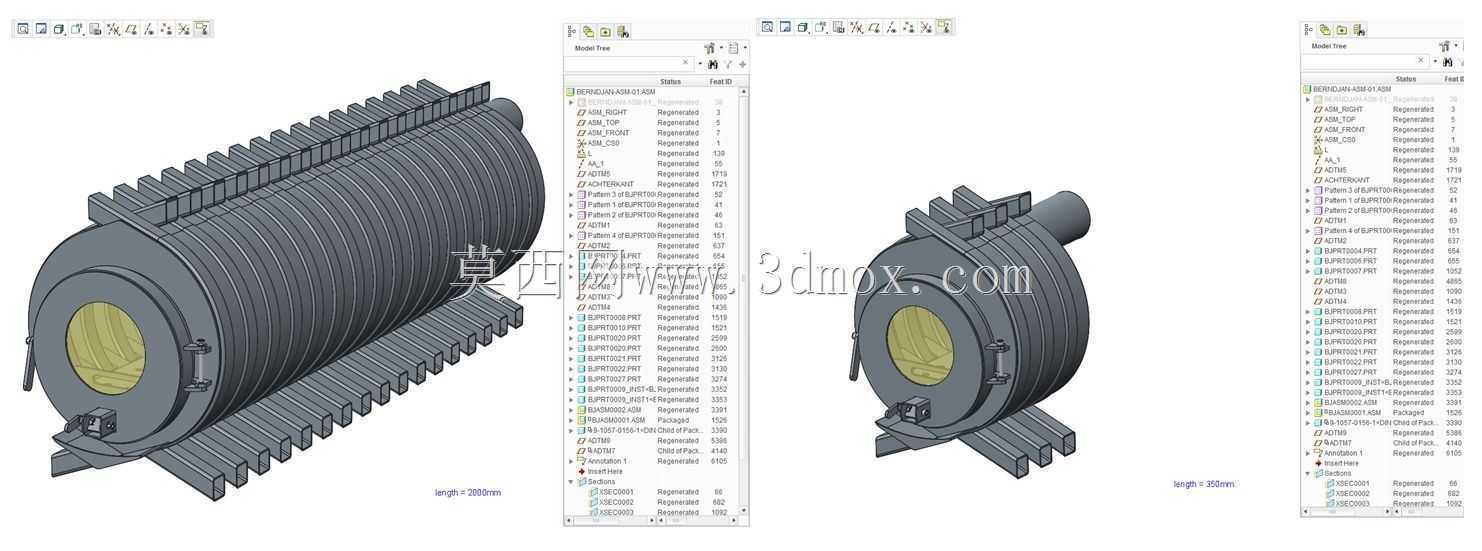

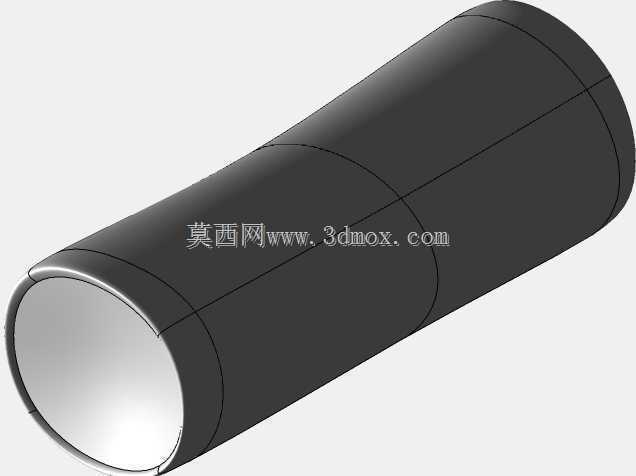

　　设计过程中没有照搬传统圆管多回程的结构，而是把原有的圆形换热管替换为方形截面管，这一改动首先是从制造端的工艺性出发：方形管的拼接焊接不需要做相贯线切割，普通的板材下料后直接拼焊即可，对加工设备的要求更低，小批量生产或者现场改制的时候，普通的钣金加工条件就能完成制作，不需要专用的管材弯制、相贯线切割设备，大幅降低了制造门槛。整个模型采用全参数化的关联设计逻辑，所有的结构尺寸都通过核心参数做关联驱动，核心的炉膛容积、换热管长度、炉体整体高度、支架安装尺寸这些关键参数都做了公式关联，只需要调整对应长度参数，整个模型的所有关联结构就会自动更新，不需要逐个零件修改尺寸，不管是做不同热功率规格的系列化衍生，还是根据实际安装空间调整设备尺寸，都能大幅缩短结构调整的时间，避免手动改尺寸出现的配合干涉问题。

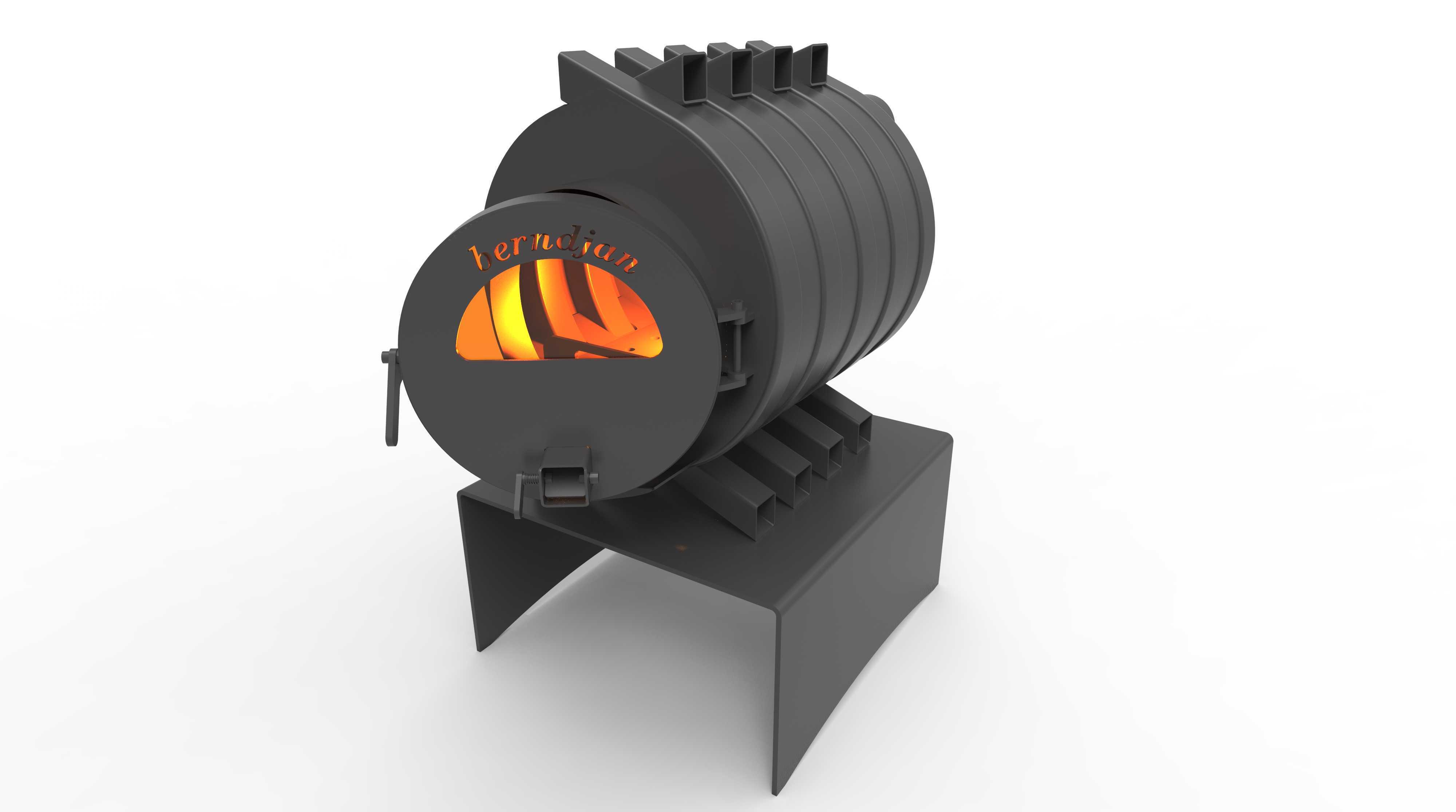

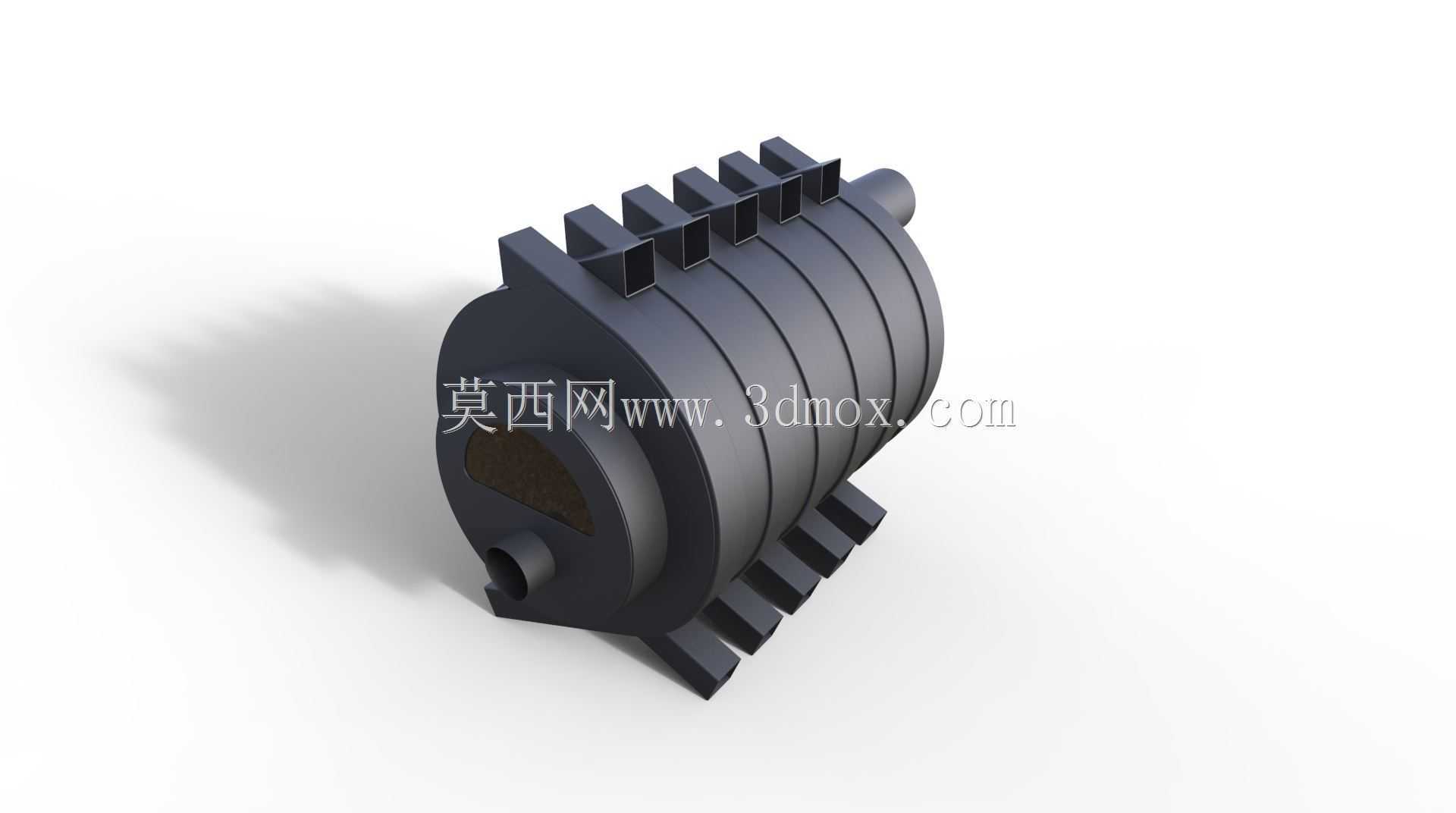

　　从结构布局来看，设备整体分为下部支撑支架、中部燃烧炉膛、上部多回程换热段、前部炉门结构几个核心部分。下部支撑支架采用折弯板材焊接的L型支腿结构，支腿的跨距做了加宽处理，保证设备在放置的时候不会因为燃料添加、外力磕碰出现倾翻，支腿底部预留了安装固定的孔位，可以直接通过膨胀螺栓固定在水泥地面，也可以搭配脚轮做成可移动的采暖单元，适配不同的使用场景。中部燃烧炉膛采用圆筒形承压结构，炉门做了耐高温的密封结构，炉门上开设了观火窗口，可以直接观察内部的燃烧状态，不需要频繁打开炉门调整燃料，炉门的锁紧结构采用快开式搭扣，添加燃料的时候操作便捷，同时能保证关闭后的密封性，配合进风调节结构可以精准控制炉膛内的进风量，以此调整燃烧速率，实现不同档位的供热功率调节。上部的换热段是整个设备热效率提升的核心，多根方形换热管平行布置在炉膛上部，燃烧产生的高温烟气从炉膛进入换热管后，会沿着多回程的流道反复折返，充分把热量传递给管壁，管壁再通过空气对流把热量散到周围环境中，最后低温烟气从排烟口排出，方形管的结构相比圆管，和外部空气的接触面积更大，换热效率更优，同时方形管的外壁更容易清理积灰，长期使用后的维护难度更低。

　　在安装边界的设计上，整个设备的外形轮廓做了规整化处理，没有突出的尖锐结构，炉体最外侧的换热片间距做了安全距离校核，避免人员误触造成烫伤，排烟口的尺寸做了标准化设计，可以直接适配市面上常规的民用排烟管道，不需要额外做转接头。炉体的所有焊接边都做了圆角过渡处理，避免加工和安装过程中出现割手的问题，支架的安装孔位采用长圆孔设计，允许安装时有一定的位置误差，降低现场安装的对位难度。从结构强度的角度，炉膛部分的板材厚度做了冗余设计，能够承受长期高温燃烧带来的热变形，换热管和炉膛的连接位置做了加强筋结构，避免长期冷热交替出现焊缝开裂的问题。实际选型使用的时候，可以根据需要采暖的空间容积，通过参数调整直接生成对应功率的型号，不需要重新从零开始建模，比如20立方的小型值守板房，只需要把换热管长度调短，缩小炉膛容积即可，100立方的小型加工车间，则可以对应加长换热管，增大炉膛容积，匹配更大的燃料装填量，整个参数化体系覆盖了从几千大卡到几万大卡的常用供热功率区间，不管是做产品系列化开发，还是针对特定场景做定制化改型，都能直接在这个模型基础上调整，大幅减少重复建模的工作量。

　　另外在细节设计上，炉体侧面预留了二次进风的通道接口，可根据使用需求接入二次进风管，让挥发分燃烧更充分，进一步减少烟气里的颗粒物排放，适配更严格的环保使用要求。炉门的观火窗口采用耐高温的微晶玻璃材质，长期高温使用不会出现炸裂、透明度下降的问题，不需要频繁更换观察窗配件。整个设备的所有零部件都采用常见的钣金型材加工，没有特殊的定制异形件，备件采购和替换都非常方便，哪怕是在偏远的作业现场，也能找到对应的加工材料做维修替换，不会因为某个特殊配件损坏就导致整个设备无法使用。
