参数化DIN标准工业传动滚子链结构

　　在各类工业传动场景中，滚子链是应用覆盖范围极广的动力传递部件，从常规的输送线、机床传动副，到农机、物流分拣设备的动力传输单元，都能见到这类标准链条的身影。这套参数化的DIN标准链条结构，在建模阶段就充分考虑了实际选型与装配的核心需求，没有做冗余的外观修饰，所有结构特征都围绕实际装配与传动功能搭建。

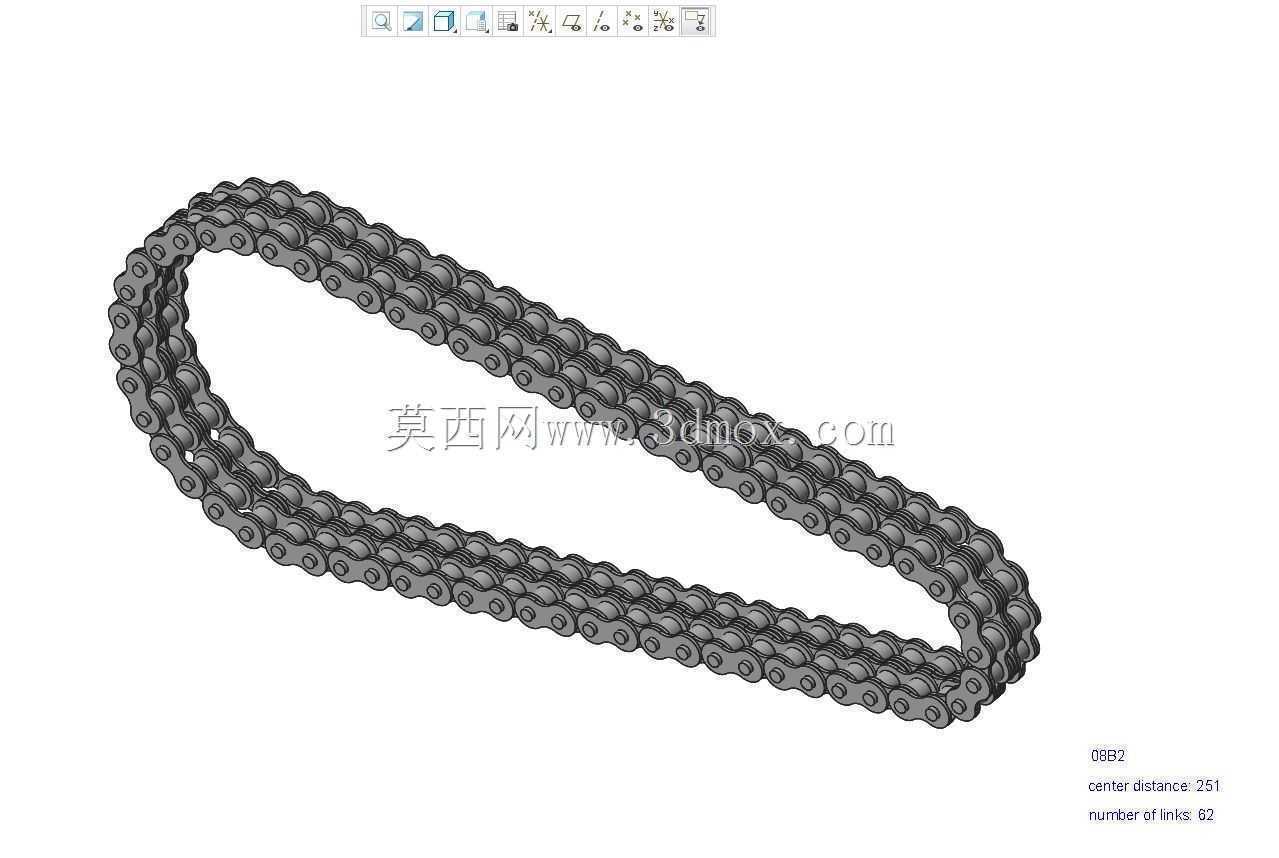

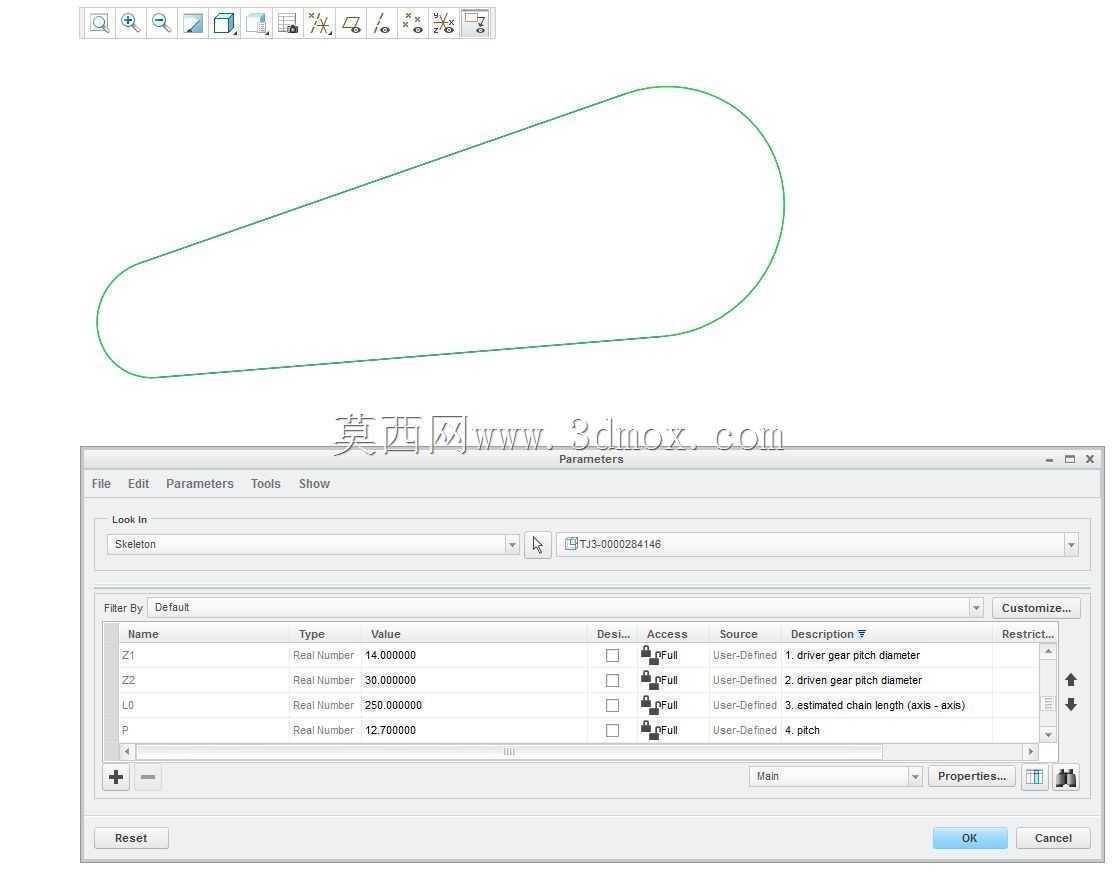

　　从实际应用的角度来说，链条的选型核心首先是匹配链轮参数与中心距，这套模型的参数化逻辑完全贴合工程实际：只需要调整对应链轮的齿数、两轴的安装中心距，链条整体长度就会自动适配调整，链节数量会自动匹配到最接近的偶数节，完全符合实际装配中链条节数必须为偶数的工程要求，不会出现建模时链节错位、张紧度不合理的问题。很多工程师在自行建模链条时，容易忽略链节之间的铰接间隙，要么把配合做死导致仿真时链节无法转动，要么间隙留得过大出现传动跳齿的问题，这套模型里的内链节、外链节、滚子、套筒之间的配合间隙都按照DIN标准的公差范围预留，不管是做运动仿真验证传动平稳性，还是导出工程图标注加工尺寸，都能直接对应实际加工的公差要求。

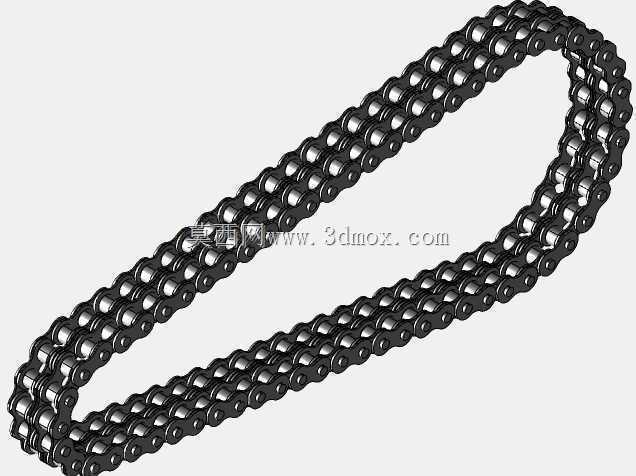

　　从结构细节来看，链条的每个链节都严格遵循DIN标准的尺寸规范：内链板的高度、外链板的厚度、滚子的外径与销轴的直径比例，都和实际量产的标准链条完全一致，不会出现建模尺寸和标准件对不上的问题。在做设备整体装配的时候，不需要再额外调整链条的安装边界，只要确定好主动链轮和从动链轮的安装位置，输入对应参数就能生成匹配的链条模型，链节和链轮轮齿的啮合位置也会自动对齐，不会出现齿位错位导致的装配干涉。

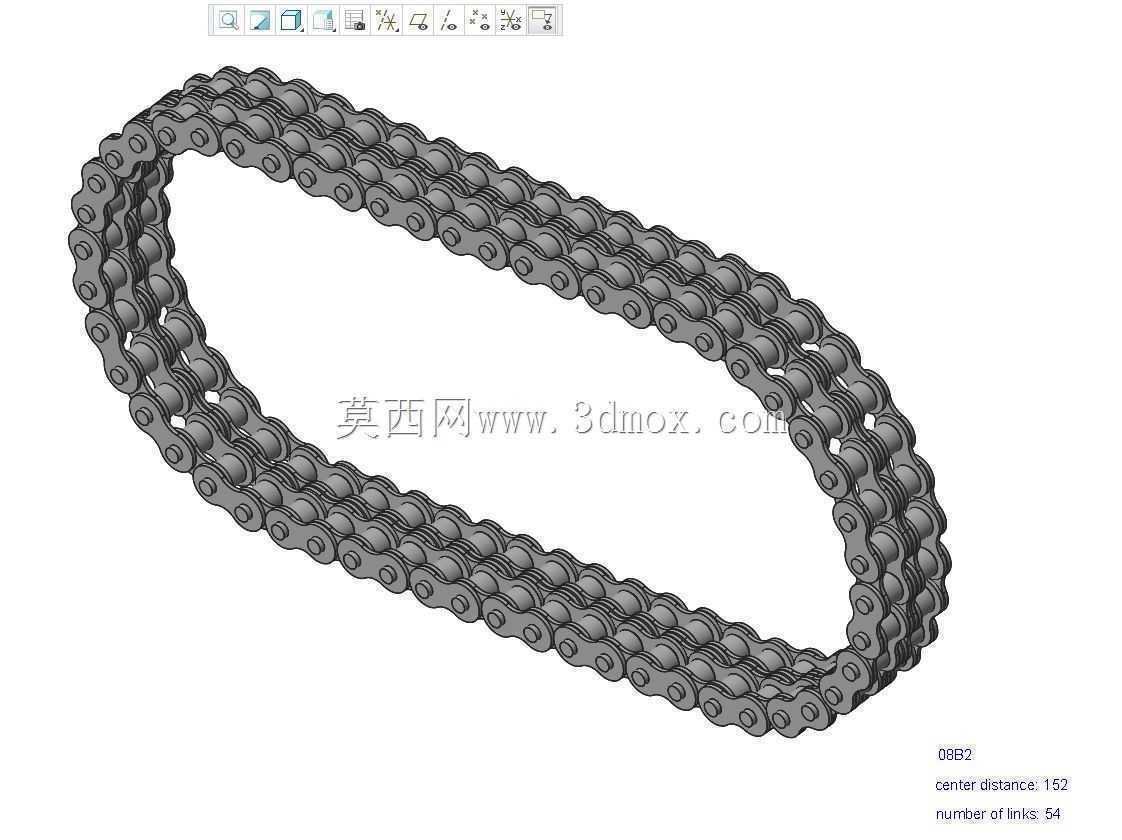

　　在不同的应用场景下，链条的张紧方式也有区别，比如长距离传动需要加装张紧轮，垂直传动需要调整中心距保证下垂量在合理范围，这套参数化模型在调整中心距的时候，链条的张紧度会同步变化，工程师可以直接通过模型观察不同中心距下的链条下垂量，快速确定是否需要加装张紧结构，不用再反复计算链节长度、手动调整每个链节的位置。很多新手工程师在做链条传动设计时，经常会出现链节数量算错、啮合位置不对的问题，要么装配时链条装不上，要么传动时出现卡滞、跳齿的故障，用这套参数化模型就能直接规避这类基础错误，把更多精力放在传动系统的载荷校核、转速匹配这些核心设计环节上。

　　从安装边界来说，模型里的链条宽度、链板突出高度都严格按照标准尺寸建模，在做设备整体布局的时候，可以直接参考模型的外轮廓尺寸预留安装空间，不会出现因为建模尺寸偏差导致的周边部件干涉问题。比如在设计输送线的传动端时，链条外侧和机架护板的安全距离、链条下方的回程间隙，都可以直接参考这个模型的尺寸来预留，不用等实际选型采购后再调整机架结构，能大幅减少设计迭代的次数。另外，模型里的每个零件都做了独立的结构化特征，没有合并成单一实体，如果需要做有限元分析校核链板的拉伸强度、销轴的剪切强度，可以直接把单个零件导出到仿真软件里划分网格，不需要再做几何修复，能节省不少前处理的时间。

　　在做传动运动仿真的时候，这套模型的铰接配合已经预先设置完成，只要给主动链轮添加对应的转速驱动，整个链条和从动链轮就能按照实际的传动关系运动，可以直观观察不同转速下链条的运动平稳性，检查是否存在和周边部件的运动干涉，尤其是在多链轮传动的复杂场景下，比如输送线的多个改向链轮布局，通过参数调整就能快速验证不同布局下的链条走向是否合理，有没有出现链节和链轮包角不足导致的打滑风险。对于经常做传动系统设计的工程师来说，这种完全贴合标准、参数可调的链条模型，能大幅提升建模效率，不用每次做新项目都从零开始绘制链节、逐个装配配合，只需要输入对应的工况参数就能快速生成符合要求的链条结构，把更多时间放在方案优化和性能校核上。
