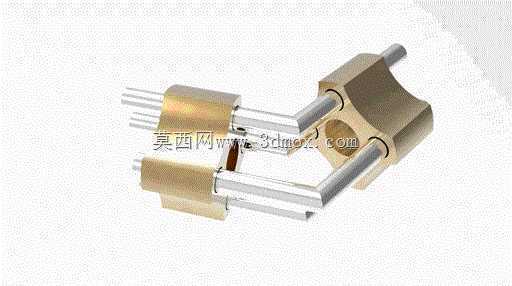

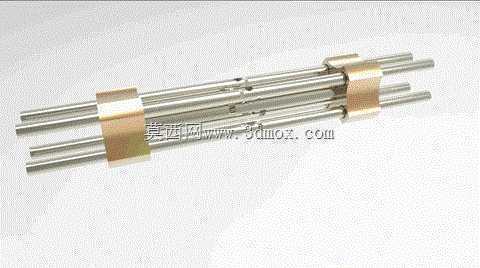

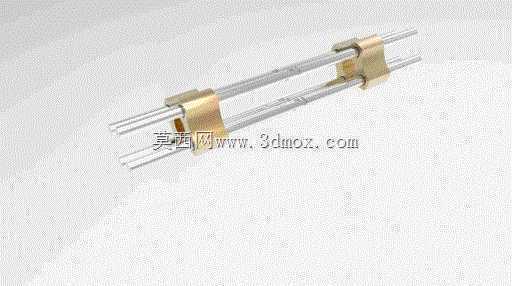

双轴滑动式铜套耦合连接机构

　　这类双轴滑动耦合结构，常见于需要平行轴同步滑移、保持轴间距恒定的传动场景中，比如小型自动化设备的直线导向联动、轻工机械的平行工位同步进给机构、检测设备的探针组同步滑移单元，都能看到类似结构的应用。它的核心作用是在两根平行光轴做相对轴向滑动时，始终保持两轴的平行度约束，同时通过铜质滑动衬套降低滑动过程中的摩擦阻力，避免两根金属轴直接接触产生的磨损、卡滞问题。

　　从结构设计逻辑来看，这套耦合机构采用分体式抱合铜套作为滑动承载件，铜套本身的材质选择兼顾了自润滑特性与结构强度，抱合式的安装结构不需要在光轴上加工额外的定位槽、键槽，能最大程度保留光轴的整体强度，同时降低轴类零件的加工成本，装配时只需要将铜套卡入对应位置，通过铜套自身的抱紧力配合轻微的过盈配合，就能实现与滑动侧部件的固定，不需要额外的紧固件做径向锁定，减少了装配工序的复杂度。

　　设计时首先要确定的是两根平行光轴的中心距公差，这个公差直接决定了铜套与轴的配合间隙，中心距偏差过大会导致铜套单侧受力加剧，滑动时出现卡顿、磨损不均的问题，通常中心距的公差需要控制在±0.02mm以内，才能保证滑动过程的顺畅度。铜套的内径与光轴的配合选用间隙配合，间隙值控制在0.01-0.03mm之间，既不会因为间隙过大出现滑动时的晃动，也不会因为间隙过小导致滑动阻力过大，在有少量粉尘的工况下也能避免杂质卡入配合面造成的卡滞。

　　从安装边界来看，这套耦合机构不需要额外的安装基座，铜套的外轮廓直接与需要做滑移运动的功能部件连接，铜套的轴向长度根据所需的滑动导向长度确定，通常长度不小于光轴直径的1.5倍，保证滑动过程中不会出现偏载倾斜的问题。光轴的两端通常会做倒角处理，方便装配时铜套的顺利套入，同时光轴的表面粗糙度需要控制在Ra0.8以下，降低滑动过程中的摩擦系数，延长铜套的使用寿命。

　　在实际使用场景中，这类耦合结构不承担大扭矩的传递作用，主要作用是维持平行轴的相对位置关系，为滑移部件提供稳定的导向约束，相比单轴导向加辅助支撑的结构，双轴配合铜套耦合的形式抗扭转能力更强，不会出现滑移部件绕单轴转动的问题，在需要保持安装面角度恒定的滑移工位中，这种结构的稳定性优势非常明显。比如在小型印刷设备的墨辊轴向调节机构、电子设备的插拔测试滑移机构、包装机械的料仓宽度调节机构中，这种结构都能以极低的成本实现稳定的平行滑移导向功能。

　　设计建模过程中，需要重点关注铜套的开口槽尺寸，开口槽的宽度决定了铜套的抱紧力大小，槽宽过小会导致铜套套入轴后无法产生足够的抱紧形变，容易在滑动过程中出现铜套与安装部件的相对窜动；槽宽过大则会导致铜套的闭合间隙过大，配合精度下降，通常开口槽的宽度设置在1-2mm之间，根据铜套的壁厚做对应调整，壁厚越大槽宽可适当增加。同时铜套的两端需要做内倒角处理，避免滑动过程中铜套的锐边刮伤光轴表面，破坏光轴的表面镀层或加工精度。

　　在工况适配方面，这种铜质耦合滑动结构可以在无额外润滑的工况下长时间工作，铜材质本身的自润滑特性可以满足中低速、低载荷的滑移需求，如果应用在滑移频率较高、行程较长的场景中，可以在铜套内壁加工储油槽，填充润滑脂进一步降低摩擦系数，提升结构的使用寿命。相比直线轴承这类标准导向件，这种铜套耦合结构的成本更低，安装空间更小，在载荷不大、精度要求中等的民用、轻工机械设备中，具备非常高的应用性价比，不需要定制特殊规格的标准件，只需要根据实际的轴径、中心距参数加工对应的铜套即可，生产适配的灵活性非常高。
