多股捻合绳结结构三维建模设计

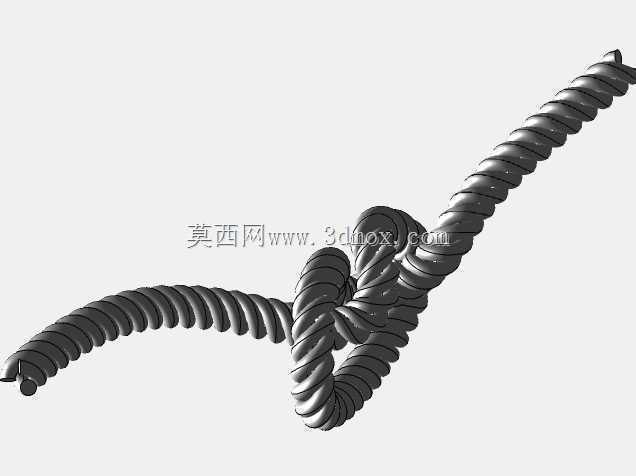

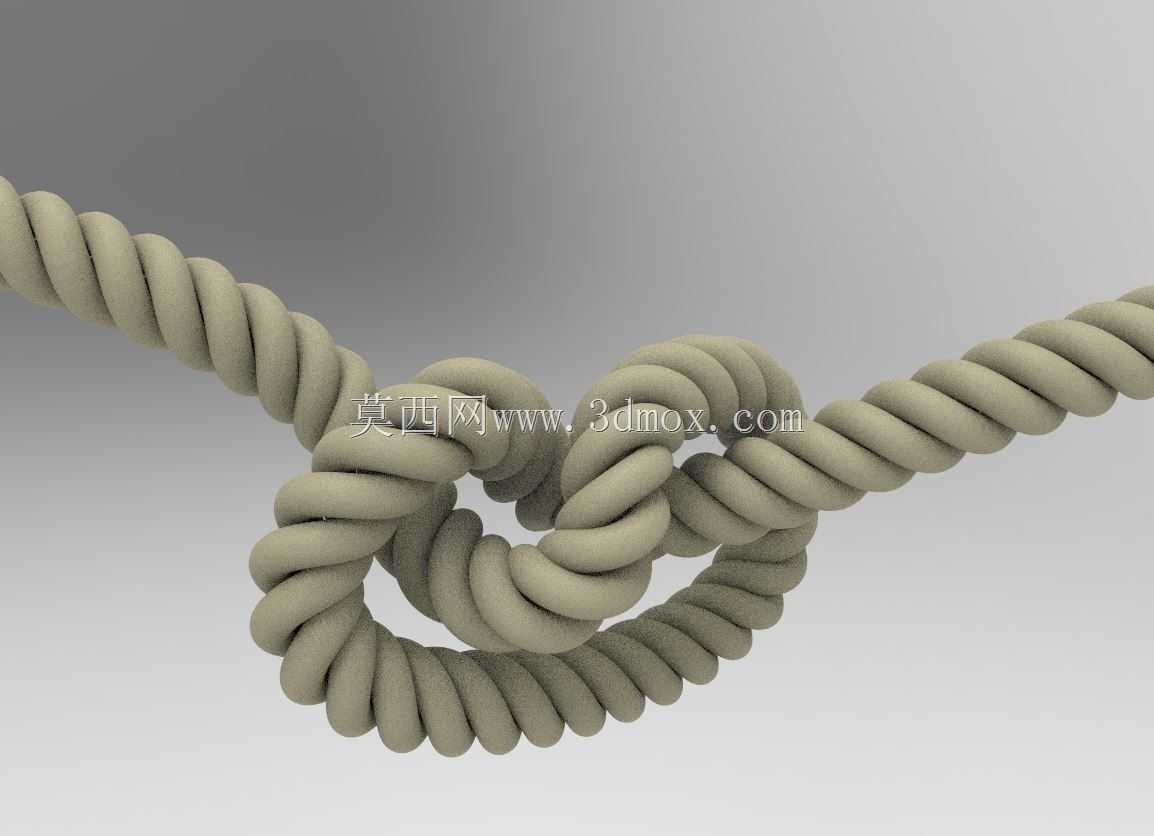

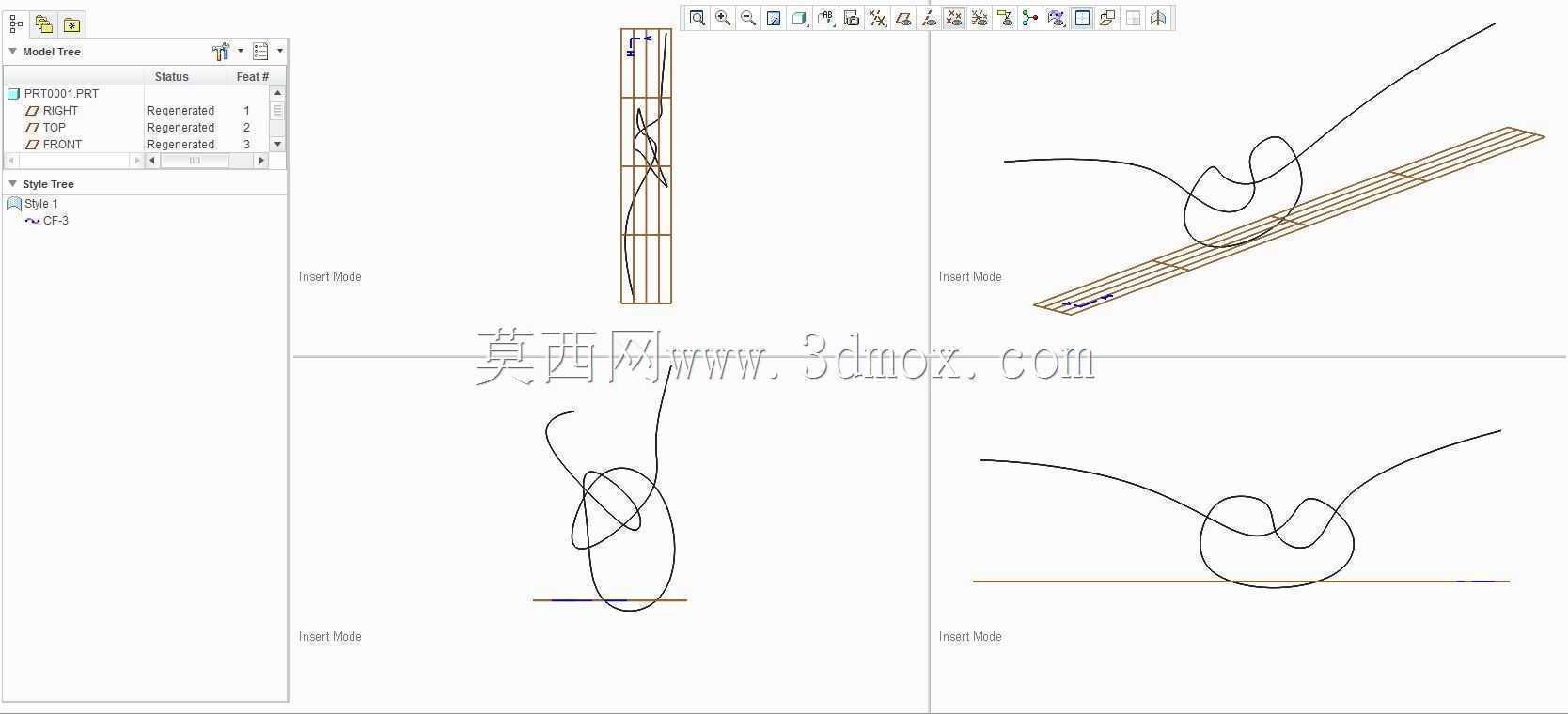

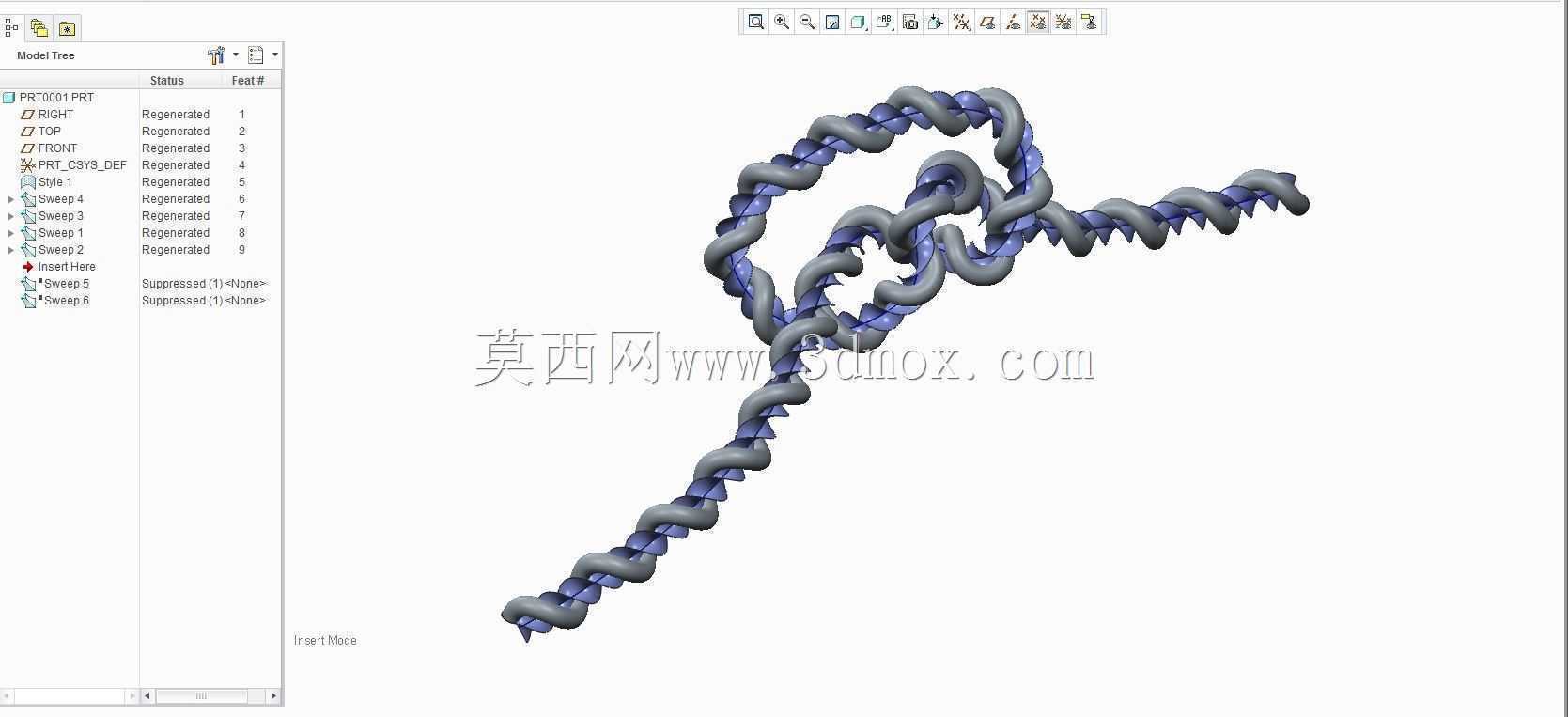

　　在起重吊装、船舶系泊、户外攀岩、工业牵引等诸多工程场景中，绳结是绳缆系统里承担载荷传递、索具连接、长度调节功能的核心结构单元，其结构合理性直接决定整套绳缆系统的载荷承载上限与使用可靠性，不合理的绳结结构会出现受力滑移、局部应力集中导致的绳股断裂，甚至引发脱结、载荷坠落等工程安全事故。这款绳结的三维建模，完全还原多股捻制绳缆打节后的真实结构形态，建模过程中先通过轨迹线拟合绳结打设完成后的自然弯曲走向，再通过扫描特征逐一生成每一股绳体的捻合形态，精准复现绳结受力后各绳股之间的挤压贴合状态，不会出现常规简化建模中绳股互相穿透、形态失真的问题。从结构特性来看，该绳结采用对称式的结型设计，绳股在结芯位置形成多层交叉缠绕的受力结构，

　　当绳缆两端承受轴向拉力时，结体内部的绳股会互相挤压产生足够的静摩擦力，避免绳结在受拉过程中出现滑移松脱，同时对称的结构布局能让结体两侧的绳股受力分布更均匀，不会出现单侧绳股应力集中的问题，相比非对称结型，该结构的载荷损失率更低，能保留绳缆原材更高比例的破断拉力。建模过程中充分考虑了绳体捻距的参数匹配，绳体部分的螺旋捻合角度完全参照实际三股捻制绳缆的工艺参数设置，绳股之间的贴合间隙控制在工程实际的合理范围内，既不会出现间隙过大导致的结构失真，也不会因为实体干涉导致后续工程仿真无法正常进行。在实际工程应用中，这类绳结结构模型可用于绳缆系统的有限元受力仿真，通过对结体各部位的应力云图分析，优化结型的缠绕圈数、弯曲半径参数，

　　找到同等绳径下载荷承载效率最高的结型方案；也可用于绳缆索具产品的结构展示，帮助现场作业人员直观理解绳结的内部缠绕逻辑，快速掌握正确的打结手法，避免因为打结手法错误导致的绳结强度不足问题。从安装适配的角度来看，该绳结模型的两端绳体保持平直的同轴延伸状态，可根据实际工程需求调整两端绳体的预留长度，适配不同的连接场景：用于起重吊装时可调整绳端长度匹配吊钩、卸扣的安装尺寸，用于船舶系泊时可调整绳长适配系缆桩的缠绕固定需求，结体的最大外径约为绳体公称直径的3.2倍，在进行索具排布设计时，可直接参照该尺寸预留足够的穿绳、避让空间，避免出现结体与周边设备构件发生干涉的问题。不同于常规的简化绳缆模型，

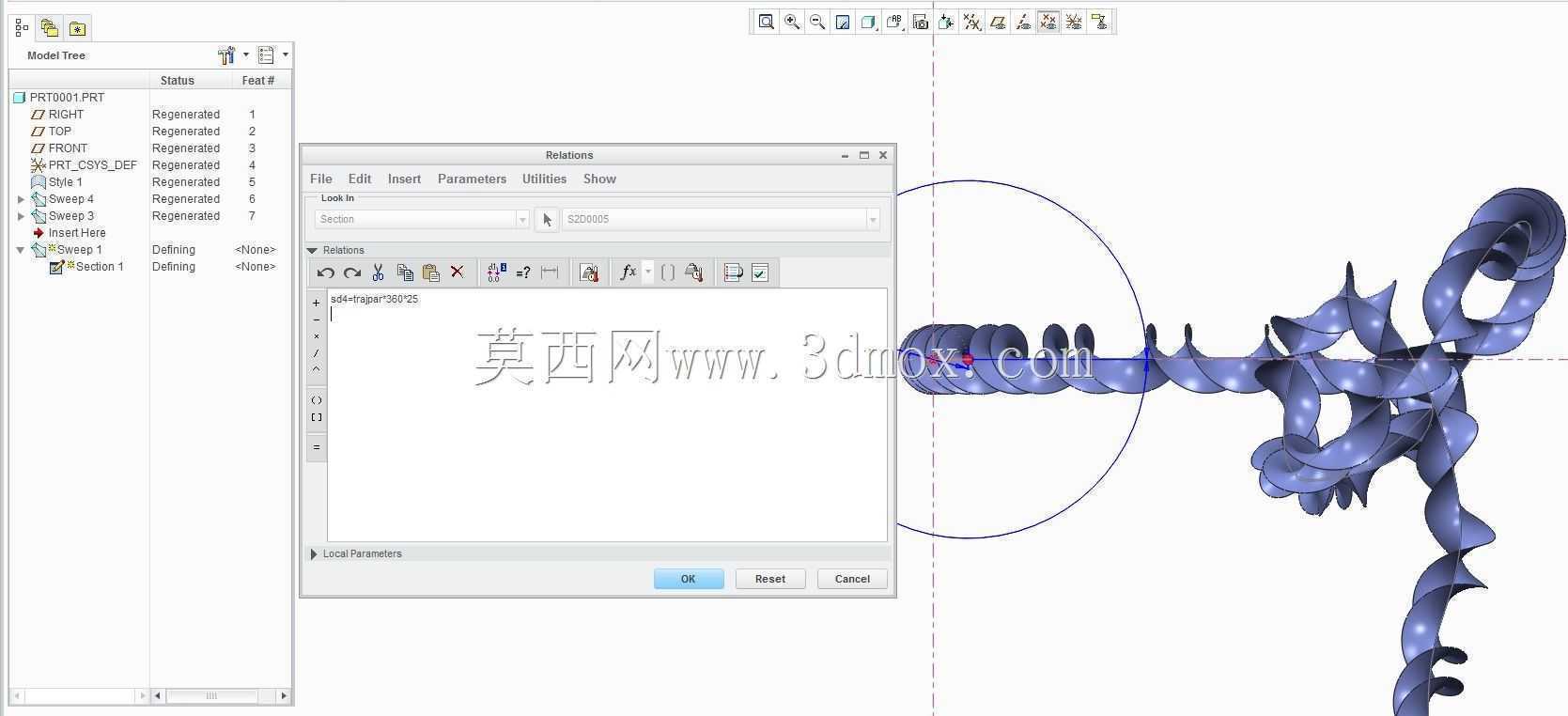

　　这款模型完整还原了绳结打设后各绳股的空间位置关系，每一段绳体的弯曲弧度都符合绳缆受弯折后的自然形态，没有生硬的直角转折或者不符合材料特性的过度弯曲，在进行产品渲染、装配仿真时能呈现出极高的结构真实感。针对绳缆这类柔性构件的建模难点，该模型通过参数化的轨迹线控制结体形态，设计人员可根据实际使用的绳径参数调整扫描截面的尺寸，快速生成不同规格的同类型绳结模型，不需要重新绘制整个结体的轨迹线，能大幅提升索具系统的建模效率。在户外救援、高空作业等对绳结可靠性要求极高的场景中，这类精准的绳结模型还可用于作业培训的可视化演示，通过拆解结体的缠绕步骤，让作业人员清晰看到每一步绳股的穿绕位置，理解绳结受力后的锁止原理，从认知层面降低错误打结的概率。建模时还特意还原了绳股捻合后表面的螺旋纹理特征，能直观体现绳缆的捻向参数，在进行绳缆配套的索具设计时，可根据捻向匹配对应的导绳轮、卡绳器结构，避免因为捻向不匹配导致的绳股磨损加剧问题。
