双阿克曼转向联动机构三维结构

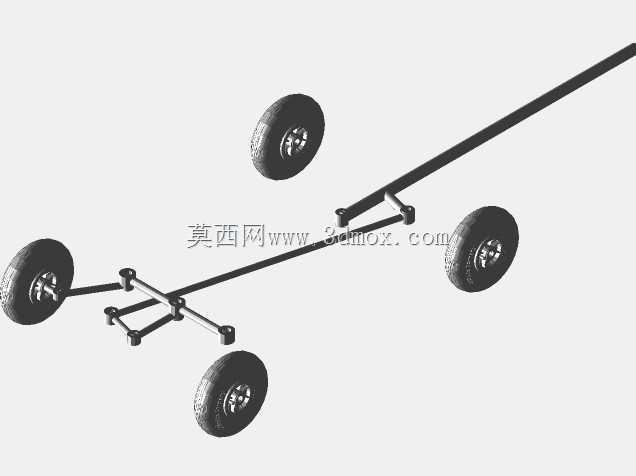

　　在低速重载轮式移动载具、厂区内转运拖车、小型工程作业底盘的转向系统设计中，阿克曼转向几何的应用是解决转向时内外轮行驶半径差、减少轮胎侧滑磨损的核心方案，而双阿克曼转向结构则针对前后轮均参与转向的多轴载具场景，通过前后两组转向梯形的参数匹配，实现更小的转弯半径与更顺滑的行驶轨迹，尤其适配狭窄通道内作业的物料转运设备、机场地勤拖运装置、小型农用作业底盘的使用需求。这套双阿克曼转向机构的设计，核心是通过前后对称布置的转向梯形连杆组，配合中央纵向传动拉杆，实现前后轮组的转向角度联动，在转动牵引杆时，前后桥的转向节会按照预设的几何关系同步偏转，保证所有车轮在转向过程中都能绕同一个瞬时转向中心做纯滚动，

　　避免传统单桥转向结构在小半径转弯时出现的轮胎拖滑、转向阻力过大的问题。从结构设计逻辑来看，这套机构的转向节主销采用了与轮轴垂直的布置方式，主销内倾与后倾参数预留了调整空间，可根据实际载具的载荷分布、轮胎规格调整定位参数，平衡转向回正力与操作力矩；转向梯形的断开点位置经过运动学迭代优化，在常用转向角度区间内，内外轮的转角差与理论阿克曼几何的偏差控制在工程允许范围内，既不会因为过度追求理论完美值导致连杆传动角过小出现卡滞，也能保证常规行驶工况下的轮胎磨损处于合理水平。中央纵向拉杆的两端采用球铰连接，可抵消车架加工、装配过程中产生的位置度误差，同时兼容行驶过程中车架轻微形变带来的位移量，避免连杆出现憋劲、异响的问题；

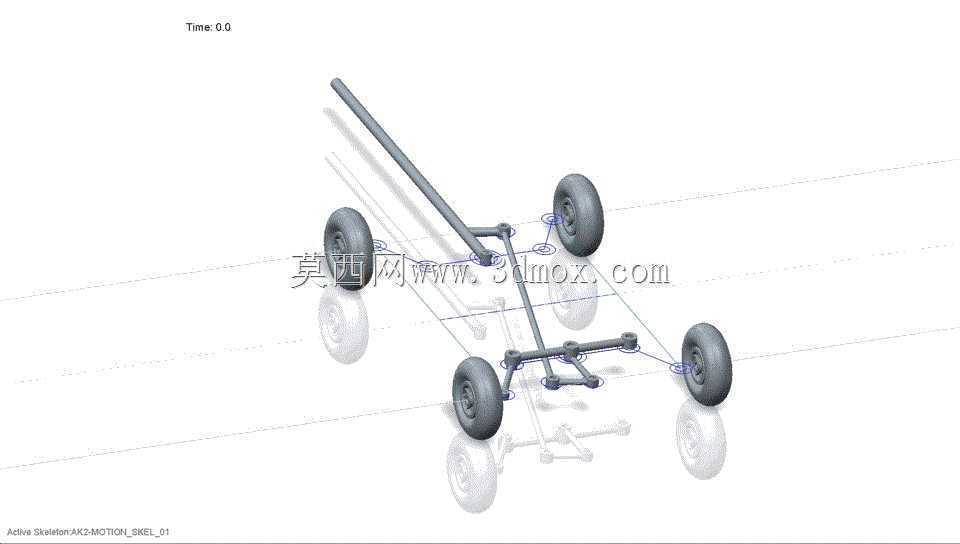

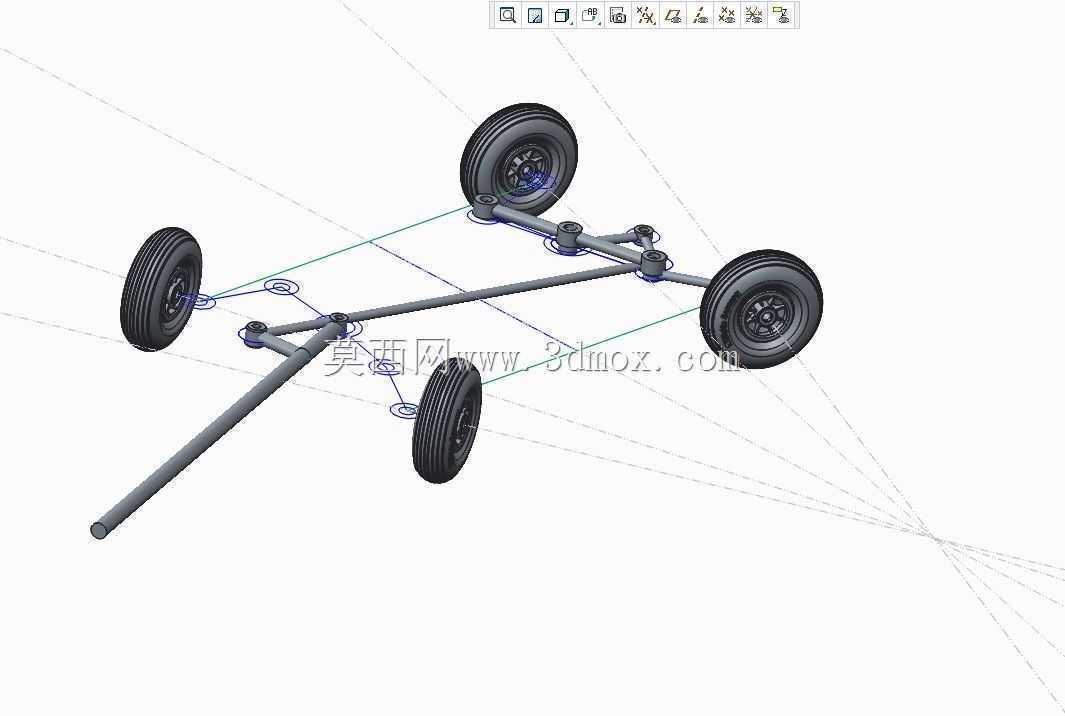

　　轮组安装位采用标准的轮毂连接接口，可适配不同规格的实心橡胶轮、充气轮胎，安装边界上，整套机构的横向宽度可根据载具的轮距需求调整连杆长度，纵向安装尺寸预留了与车架纵梁连接的固定孔位，不需要对原有车架做大规模改动即可完成适配。在实际应用场景中，这类双阿克曼转向结构常被用于厂区内的物料牵引拖车，相比传统的前轮转向拖车，在同样的车身长度下，转弯半径可缩小近40%，能够在狭窄的车间通道、仓库货架间灵活通行，不需要预留过大的转弯空间；在小型观光车辆、场地作业车辆上应用时，配合转向助力装置，可实现更轻盈的转向操作，同时减少轮胎的异常磨损，降低后期运维成本。设计过程中，这套机构的运动骨架可直接用于运动仿真验证，在三维环境下可快速测试不同梯形参数、

　　不同拉杆长度下的转向轨迹偏差，调整各铰接点的位置，验证传动角在全转向行程内的变化情况，避免出现死点位置；所有铰接位置都预留了润滑脂加注通道，可在日常维护时快速完成润滑保养，减少铰接点的磨损量，延长机构的整体使用寿命。从安装边界来看，整套转向机构的最低点距离地面的高度符合非道路移动设备的通过性要求，不会在经过厂区内的减速带、轻微不平路面时出现磕碰；各连杆的截面尺寸经过强度校核，在额定牵引载荷下，连杆的弯曲变形量控制在允许范围内，不会因为形变导致转向参数出现明显偏移；转向节的轮轴位置可根据轮毂的安装尺寸调整轴长，适配不同偏距的轮胎，满足不同载荷等级的使用需求。不同于单桥阿克曼转向结构，双阿克曼结构的前后转向联动需要严格匹配前后轮的转向角度比例，这套结构通过中央拉杆的杠杆比设计，实现了前后轮反向偏转的联动逻辑，在转向时前轮向一侧偏转的同时，后轮向另一侧偏转对应角度，进一步缩小转弯半径，同时保证车身的转向轨迹更 predictable，便于操作人员在狭窄空间内精准控制车辆行驶路径。在结构细节上，所有铰接点都采用了耐磨衬套设计，可承受径向与轴向的复合载荷，避免长期使用后铰接点出现旷量，导致转向虚位过大；拉杆的长度采用可调式结构，在装配时可通过调整拉杆两端的螺纹连接长度，精准校准前后轮的初始角度，保证直线行驶时所有车轮都处于正前位置，不会出现行驶跑偏的问题。
