汽车照明用菲涅耳透镜结构设计

项目分类:汽车 发布时间:2022-01-29 ID:521591
  • 汽车照明用菲涅耳透镜结构设计
  • 汽车照明用菲涅耳透镜结构设计
  • 汽车照明用菲涅耳透镜结构设计
  • 汽车照明用菲涅耳透镜结构设计
  • 汽车照明用菲涅耳透镜结构设计

  在汽车外饰照明系统的开发流程里,光学元件的选型与结构匹配直接决定了灯组的配光性能、空间占用率以及整车造型的契合度,菲涅耳透镜作为一类特殊的光学结构件,在近年的紧凑型车灯设计中应用占比逐步提升。不同于传统厚壁球面透镜需要预留较大的光程空间,菲涅耳透镜通过将连续的光学曲面拆解为一系列同心环带棱镜结构,在保留等效光学折射能力的前提下,大幅压缩了透镜自身的轴向厚度,这一特性对于当下追求扁平化、窄边化设计的汽车灯组而言,能够有效释放灯腔内部的布置空间,给LED光源、驱动电路板、散热结构的排布留出更多余量。从实际装车场景来看,这类透镜既可以用于前照灯的近光辅助配光环节,通过环带结构的角度设计将LED点光源发出的光线进行规整折射,避免出现配光区域的暗斑与杂散光溢出,也可应用于尾灯、日行灯的均匀出光场景,替代部分厚壁光导结构,降低灯组整体的重量与材料成本。

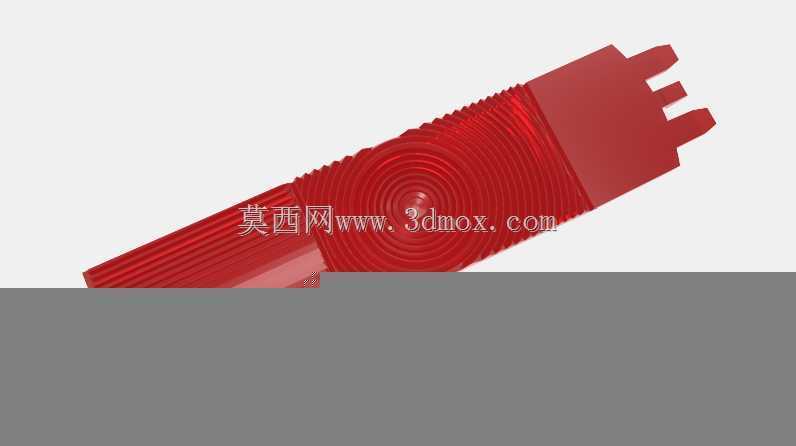

  在结构设计层面,这款菲涅耳透镜的安装端采用了带定位凸台的插接结构,两侧伸出的卡接臂可以直接嵌入灯壳对应的安装卡槽内,无需额外设计金属紧固件,装配时仅需沿轴向推入即可完成预固定,卡接臂上预留的防退倒刺结构能够在车辆行驶的振动工况下避免透镜移位,保证光学基准面与光源的相对位置始终处于设计公差范围内。透镜主体的环带棱镜区域做了等间距齿高渐变设计,从中心区域到外缘区域,每个环带的折射角经过逐段计算匹配,中心区域的环带齿高更小,主要负责中心视场的光线准直,外缘区域的环带齿高逐步增大,负责大角度范围的光线扩散,这种渐变设计能够在满足配光法规要求的前提下,最大限度降低环带结构在点亮状态下的可见纹理,避免灯组点亮后出现明显的环形亮纹影响外观质感。

  从安装边界尺寸来看,透镜整体的轴向厚度控制在较薄的区间内,相较于同光学参数的传统球面透镜,厚度缩减比例超过60%,对应的灯腔深度需求也同步降低,这对于造型受限的微型车、轿跑车型的狭长灯组设计而言,能够有效规避光学元件与灯壳、装饰框之间的干涉问题。透镜的外缘做了一圈0.8mm宽度的遮光挡边,挡边表面做了微蚀哑光处理,能够吸收边缘溢出的杂散光,避免光线在灯腔内部多次反射形成 unwanted 的亮区,影响配光的均匀性。在材料选型的适配性上,这类透镜的结构设计预留了光学级PC或者PMMA材料的成型收缩余量,环带区域的脱模斜度经过逐段优化,每个棱镜齿面的脱模斜度控制在1.5°到2°之间,既能够保证注塑成型时的顺利脱模,避免齿面出现拉伤、缺料的成型缺陷,也不会因为斜度过大改变环带的实际折射角度,影响最终的光学性能。

  在实际的性能验证环节,这类透镜的结构设计需要考虑车辆使用过程中的温度交变工况,透镜安装端的卡接臂与灯壳卡槽的配合间隙预留了0.3mm的热胀冷缩余量,避免在-40℃到85℃的工作温度区间内,因为材料线性膨胀系数的差异导致透镜出现翘曲变形,进而导致光型偏移。同时透镜的光学表面做了硬化涂层的工艺预留,表面粗糙度要求达到Ra0.02以下,减少光线在透镜表面的散射损失,提升光通量的利用率。不同于常规的光学透镜设计,菲涅耳透镜的环带结构在建模过程中需要严格保证每个环带的曲率中心与设计光轴重合,建模时需要先通过光学仿真软件输出每个环带的截面曲线,再通过回转特征生成整体结构,不能直接套用通用的透镜参数进行修改,否则很容易出现环带之间的折射光线干涉,导致最终配光结果无法满足法规要求。在装配公差的匹配上,透镜的定位凸台与灯壳定位孔的配合采用H7/h6的小间隙配合,保证透镜安装后的光轴偏移量控制在0.5°以内,满足车灯配光的精度要求。
