汽车尾灯用菲涅尔透镜结构设计

　　在汽车外饰照明系统的开发流程里，尾灯的光学配光设计一直是兼顾法规要求与造型约束的核心环节，菲涅尔透镜作为尾灯内部实现光线定向调控的关键光学元件，其结构设计直接决定了尾灯的信号可视性、光线均匀度以及空间占用率。不同于常规的球面凸透镜，菲涅尔透镜通过将连续的曲面光学面拆解为一系列同心阶梯环带，在保留等效光学折射能力的前提下，大幅压缩了透镜自身的轴向厚度，这一特性完美适配汽车尾灯内部局促的安装空间——多数乘用车尾灯的灯腔内部深度往往被造型面、反光碗、LED光源板以及线束安装位多重挤压，留给光学透镜的轴向余量通常不会超过15mm，传统厚壁透镜根本无法在这样的边界条件下完成布置。

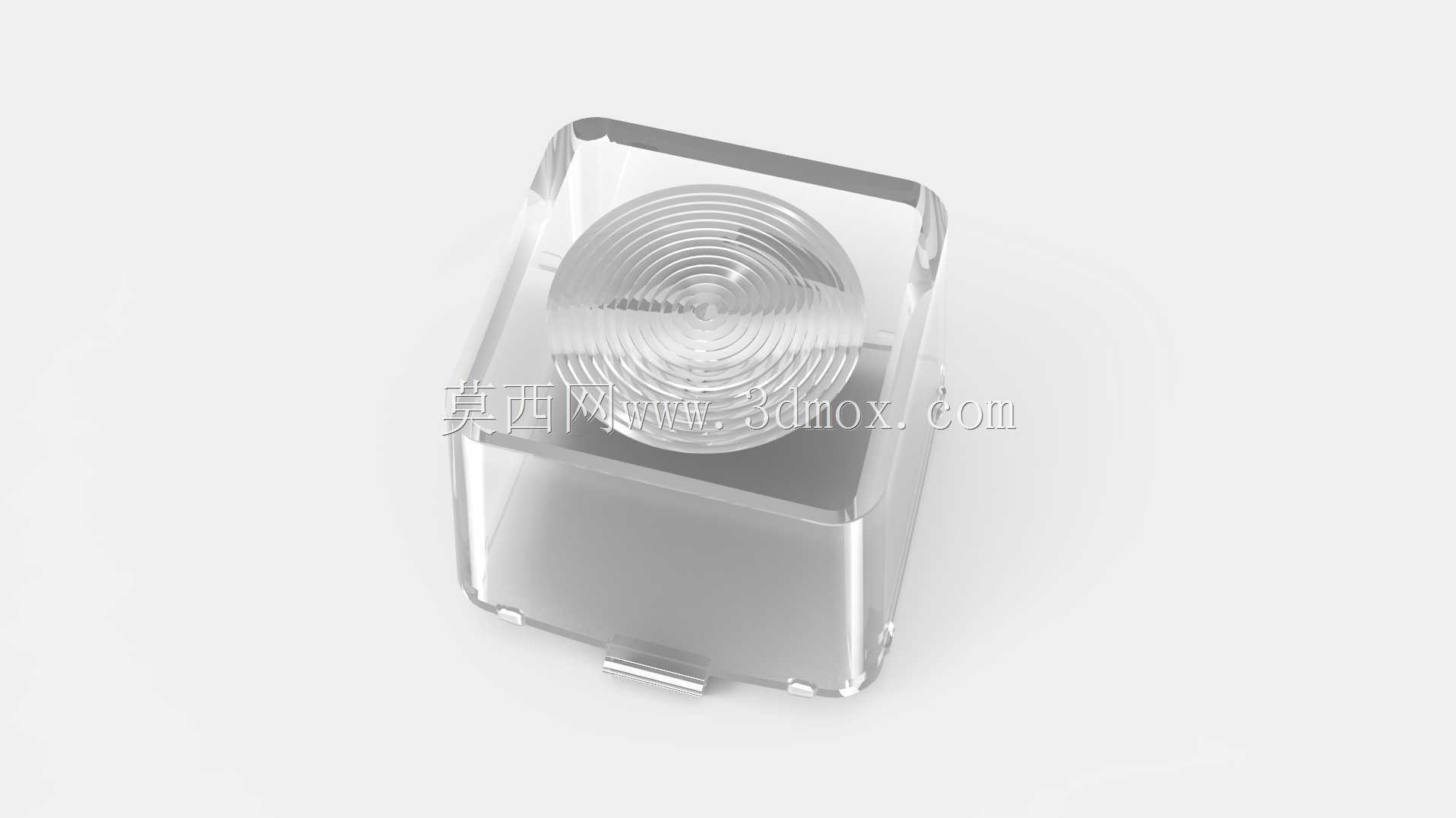

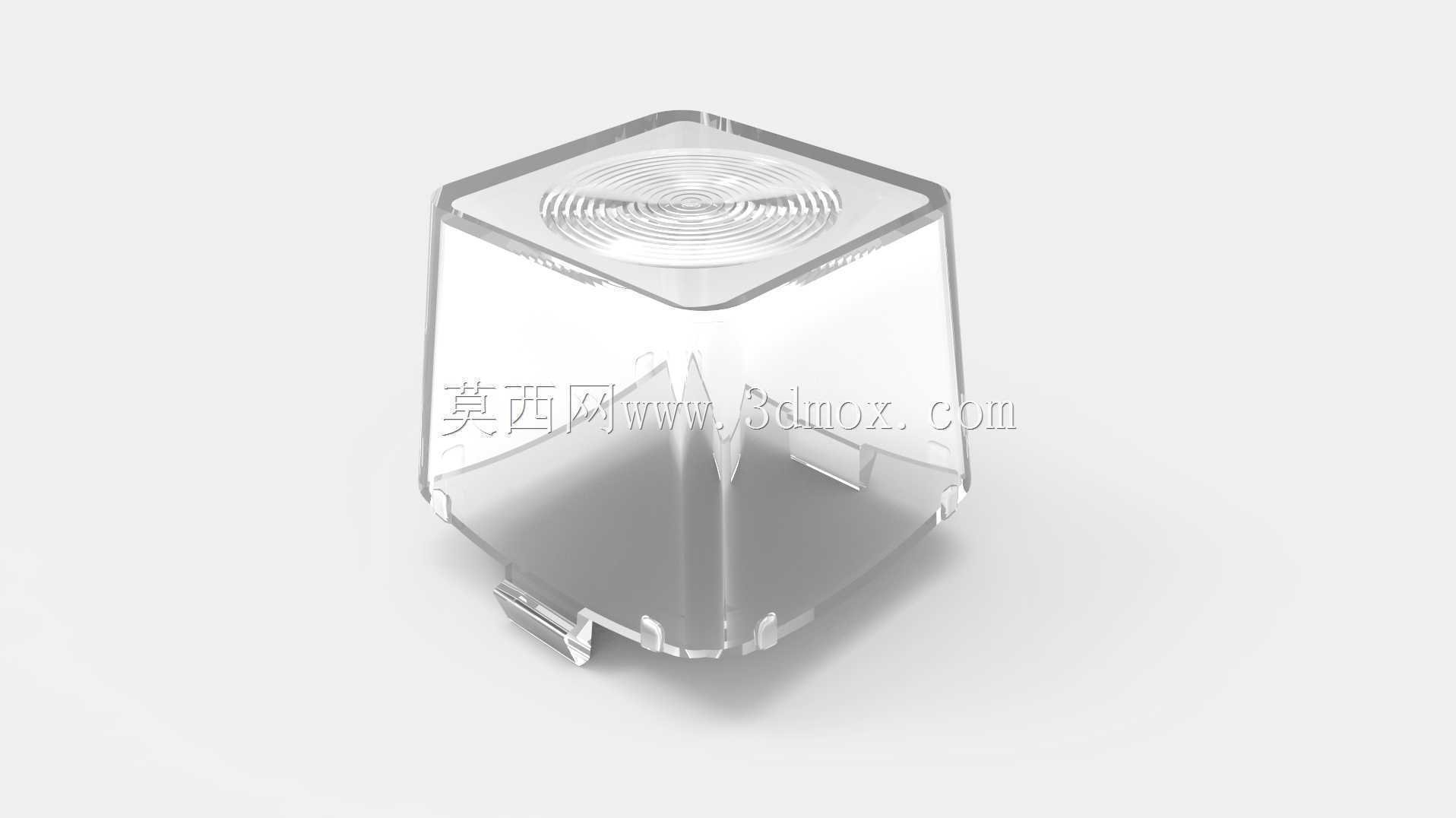

　　这款菲涅尔透镜的整体外形采用带圆角的方形基座设计，四个边角做了小尺寸的卡扣凸台结构，对应灯腔内部的安装定位柱，装配时无需额外打胶或者螺丝固定，直接通过卡扣卡接在光源板前方的定位槽内即可，这种无紧固件的安装方式一方面减少了装配工序的工时消耗，另一方面也避免了金属紧固件长期在车灯内部高低温交变环境下出现锈蚀、松动的风险。透镜的光学工作面位于基座的上表面，同心环带的齿距从中心向外缘逐步收窄，中心区域的环带曲率主要负责将LED点光源发出的大角度发散光线收拢到法规要求的水平观测角范围内，外缘区域的环带则承担光线扩散的作用，保证车辆侧后方不同角度的观测者都能接收到足够强度的光信号，避免出现照明暗区。

　　从实际装车的应用场景来看，这类菲涅尔透镜主要适配尾灯内部的制动灯与位置灯光组，区别于转向灯需要的大角度闪烁扩散效果，制动灯要求光线在车辆正后方以及左右各30度的水平范围内保持足够的亮度均匀性，同时不能出现光线直射对后车驾驶员造成眩目，透镜的阶梯环带在设计时特意对每个环带的折射角做了偏置处理，将光线的主投射方向控制在水平向下1度的范围内，既保证了远距离的信号识别距离，又避免了高位观测时的光线溢出。在材料选择层面，这类透镜通常采用高透光率的PMMA注塑成型，材料本身的耐候性需要满足-40℃到85℃的高低温循环测试要求，同时表面的环带结构在注塑时需要严格控制成型收缩率，避免环带出现塌边、缺料导致的光学性能偏差，透镜的非光学面做了细微的磨砂纹理处理，用来打散内部的杂散光，减少灯腔内部的光线反射形成的光晕。

　　设计过程中需要重点考量的边界条件还包括透镜与LED光源的安装距离，通常这个距离需要控制在8mm到12mm之间，距离过近会导致LED的芯片轮廓直接透过透镜显现出来，形成明显的亮斑，距离过远则会造成光线的发散角度超出设计范围，降低中心区域的光照强度。透镜基座的侧壁做了1度的拔模斜度，适配注塑模具的脱模要求，四个边角的卡扣凸台根部做了R0.5mm的圆角过渡，避免装配时应力集中导致的卡扣断裂，同时凸台的卡接量设计为0.8mm，既保证装配后的固定强度，又不会因为卡接过紧导致透镜安装时出现翘曲变形，影响光学面的平面度。在实际的光学验证环节，这类透镜需要配合对应的LED光源板完成配光测试，确保各个观测角度的光照度值满足GB 5920的相关要求，同时还要完成长期的点亮老化测试，验证透镜材料在长期紫外线照射以及高温烘烤下不会出现黄变、开裂的问题，保证车辆全生命周期内的尾灯信号可靠性。
