GoPro与单反相机适配握持手柄结构设计

　　户外跟拍、单兵纪实拍摄场景下，拍摄者往往需要长时间单手握持设备完成跟焦、启停录制、角度快速切换等操作，传统相机自带握持区仅覆盖机身侧方小范围区域，搭配大光圈定焦镜头或外置麦克风、补光灯等附件后，整机重心偏移，长时间握持易出现腕部劳损，遇到跑动跟拍、极端角度仰俯拍时，还容易出现设备滑脱的风险。这款适配GoPro与DSLR相机的握持手柄，核心就是解决手持拍摄过程中的握持稳定性、操作便捷性与多设备适配问题。

　　从结构设计逻辑来看，手柄主体采用人体工学曲面造型，握持区贴合手掌自然弯曲的弧度，表面覆盖的防滑覆层对应手指指腹位置做了内凹处理，不需要刻意用力攥握就能形成足够的静摩擦力，即使手心出汗或者佩戴薄款户外手套操作，也能保持稳定的握持状态。手柄顶部设置的操作按键对应食指自然放置的位置，不需要改变握持手势就能触碰到按键，完成录制启停、对焦锁定等高频操作，按键的按压行程设置在1.2-1.8mm区间，按压力度控制在3-5N，既不会因为轻微误触触发操作，也不会因为按压力度过大导致手部晃动影响画面稳定性。

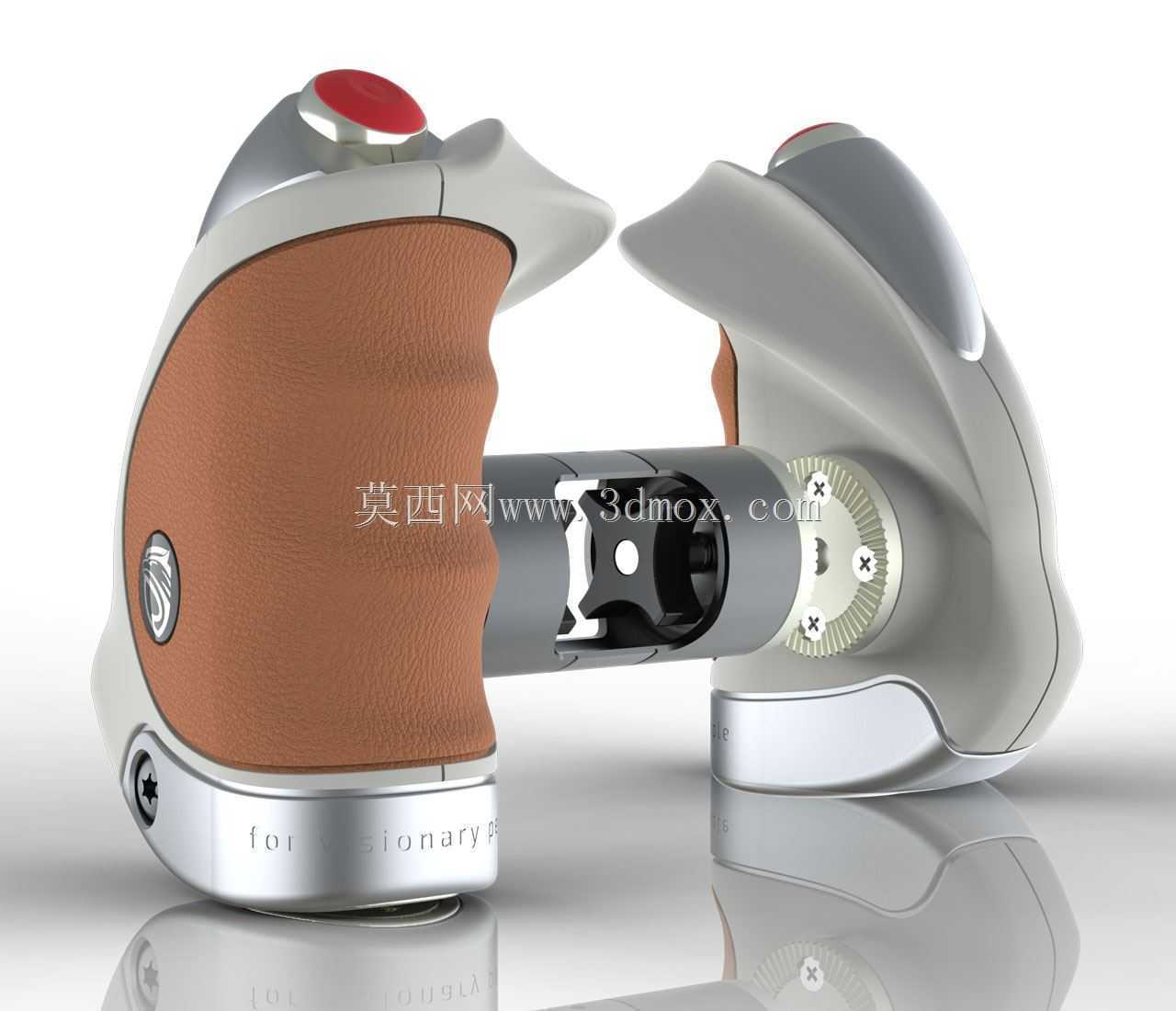

　　手柄中部的连接结构采用快拆式锁紧设计，对接端设置了多档位角度调节机构，可在-90°到+90°区间内实现俯仰角度的无级锁止，锁止后配合端面的防滑齿结构，可承受最大5kg的挂载重量，即使搭载全画幅机身搭配70-200mm长焦镜头，也不会出现角度滑移、点头的问题。连接端的接口同时兼容GoPro系列运动相机的标准快装插口，以及DSLR相机通用的1/4英寸标准螺孔，不需要额外更换转接配件就能完成两类设备的快速切换，螺孔周边设置了橡胶缓冲垫圈，锁紧后可避免金属螺孔与相机机身底部直接接触造成漆面磨损，同时能吸收拍摄过程中手部产生的微小震动，减少画面微抖的概率。

　　安装边界方面，手柄整体握持段的最大直径控制在42mm，适配绝大多数成年用户的手掌握持尺寸，手柄底部预留了标准三脚架螺孔，可直接对接三脚架、稳定器、桌面支架等支撑设备，不需要拆卸手柄就能完成手持与固定拍摄模式的切换。手柄内部预留了附件拓展空间，可集成小型无线快门模块、外置续航电池等组件，拓展模块通过手柄内部的触点与连接端的相机接口连通，不需要额外布线就能实现快门控制、续航补能的功能，避免外挂线材缠绕影响拍摄操作。

　　从实际使用场景的适配性来看，这款手柄除了满足常规的手持拍摄需求，还针对极限运动拍摄、恶劣环境拍摄做了结构优化，手柄主体的结构件采用高强度工程塑料与金属嵌件结合的设计，金属嵌件集中在螺孔连接、角度锁止等受力集中的位置，既保证了整体结构强度，又控制了整体重量，单手柄自重控制在180g以内，长时间握持不会增加额外的负重感。手柄的拼接缝隙处做了错位密封结构，可阻挡日常拍摄过程中的灰尘、飞溅水滴进入结构内部，应对雨天户外拍摄、沙漠戈壁等多尘环境的使用需求。

　　在结构细节处理上，手柄侧方设置的挂绳孔可搭配手腕带使用，形成二次防护，即使出现握持滑脱的情况，腕带也能将设备挂在手腕上，避免设备跌落损坏。手柄底部的金属装饰件上做了平面处理，放置在桌面时可保持直立状态，临时放置设备时不需要额外搭配支撑配件，可直接直立放置完成固定机位的延时拍摄。角度调节机构的锁紧旋钮采用大尺寸滚花设计，即使佩戴冬季厚手套也能轻松完成松紧调节与角度锁止操作，不需要摘下手套就能完成拍摄参数的快速调整。
