全表面ANSI150标准法兰垫片结构设计

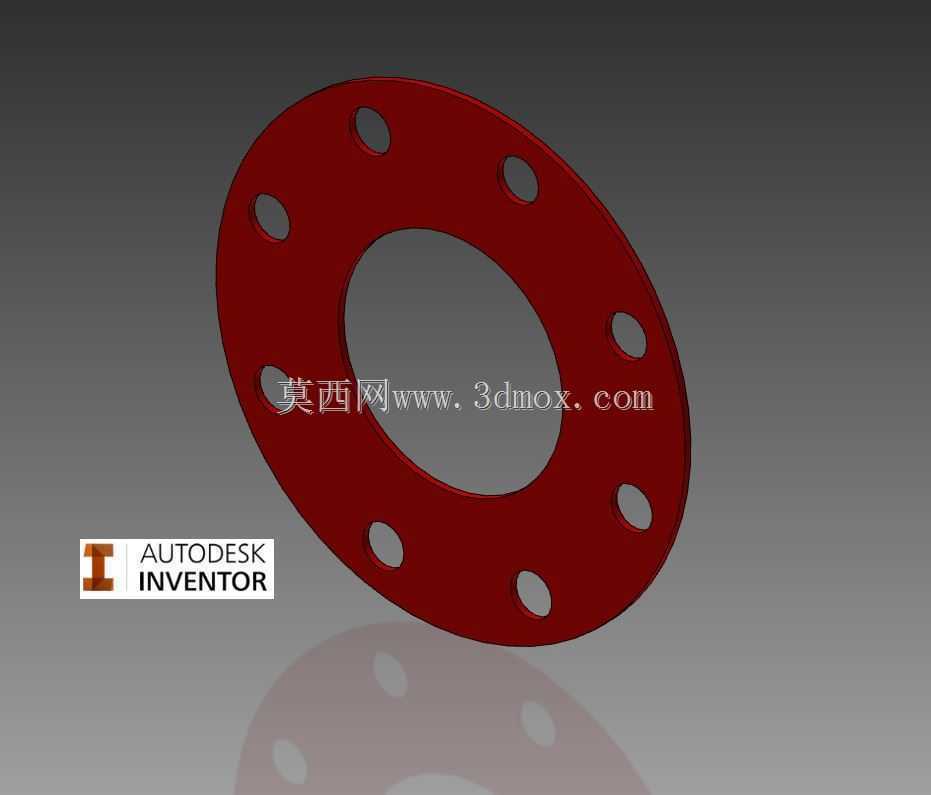

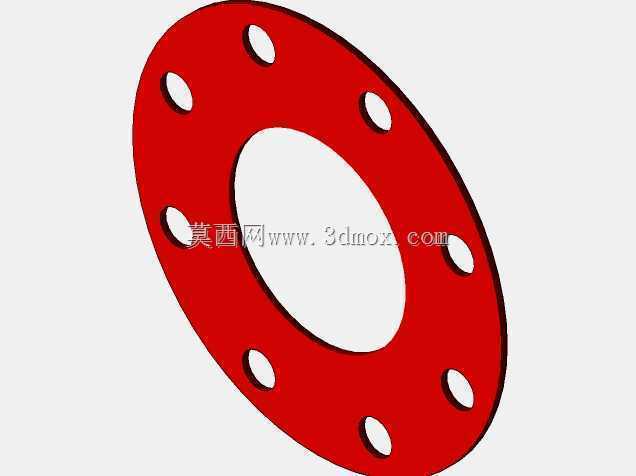

　　在石油化工、市政给排水、暖通空调、工业流体输送等管线系统中，法兰连接是最常用的可拆卸密封连接形式，而法兰垫片作为法兰连接副的核心密封元件，其结构合理性直接决定了管线系统的运行可靠性，一旦垫片选型或结构设计不当，极易出现介质泄漏、压力损失甚至管线停运等工程问题。本次设计的全表面ANSI 150等级法兰垫片，适配0.5英寸至24英寸全尺寸范围的台式iPart参数化调用，覆盖了低压流体输送场景下绝大多数常用法兰规格，无需针对单一规格重复建模，可直接在装配环境中匹配对应规格的法兰完成密封副装配。从实际工程应用场景来看，这类全平面垫片主要适用于平面突面法兰的连接场景，尤其适配铸铁法兰、非金属法兰等刚性较弱的法兰连接副，全表面覆盖的结构可以让螺栓预紧力均匀分散在整个法兰接触面上，避免局部应力集中导致法兰面变形或者垫片压溃，相比窄面环型垫片，全表面结构在低压、常温的水、压缩空气、低压油品等介质输送场景下，密封稳定性更优，同时能对法兰端面的微小加工缺陷起到更好的补偿作用。在产品功能特性设计上，垫片采用环形整面结构，中心通孔尺寸与对应规格法兰的通径保持一致，不会额外增加管线的通流阻力，避免介质在垫片位置形成涡流或者节流效应；沿垫片圆周均匀分布的螺栓过孔，孔位与ANSI 150磅级法兰的螺栓孔位置完全对齐，安装时无需额外调整孔位，可直接穿入螺栓完成预紧，孔位公差按照通用机械装配要求设计，既保证安装时的对位便利性，

　　又不会因为孔位间隙过大导致垫片在预紧过程中发生偏移。设计过程中，首先梳理了ANSI B16.5标准中150磅级法兰从0.5英寸到24英寸所有规格的核心安装边界参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与直径、法兰密封面宽度、通径尺寸等关键参数，将这些参数全部纳入iPart参数表，通过参数驱动实现不同规格垫片的自动生成，避免手动修改尺寸可能出现的参数错误。垫片的厚度选取参考了低压橡胶垫片的通用工程经验，在保证密封所需压缩量的同时，避免厚度过大导致预紧时垫片过度蠕变，长期运行下出现密封应力松弛。外形尺寸上，垫片的外径与对应规格法兰的外径保持一致，安装后垫片边缘与法兰边缘齐平，既不会因为垫片外径过小导致密封面覆盖不足，

　　也不会因为外径过大超出法兰边界影响周边管线布局。螺栓孔的直径比对应规格的螺栓直径大1.5mm-2mm，预留足够的安装调整余量，即使法兰对接时存在微小的同轴度偏差，也能顺利穿入螺栓完成装配，不会出现螺栓卡滞的问题。在实际装配使用时，这类全表面垫片不需要额外定位，只要将垫片的螺栓孔与法兰螺栓孔对齐，即可保证密封面完全覆盖法兰的密封区域，预紧螺栓时按照对角顺序逐步拧紧，让垫片整个接触面的压缩量保持均匀，可有效避免局部压缩量过大导致垫片损坏，或者压缩量不足导致密封失效。对于管线运维来说，这种参数化的全系列垫片模型，在做管线装配设计时可以直接调用匹配规格，不需要单独绘制每个尺寸的垫片，大幅提升装配设计效率，

　　同时统一的标准参数也能减少现场安装时的备件种类，降低运维备件的储备成本。需要注意的是，这类全表面ANSI150垫片仅适配150磅级的平面法兰，不可用于更高压力等级的凹凸面、榫槽面法兰连接，也不适用于高温、强腐蚀等特殊介质工况，在选型匹配时需要结合法兰的压力等级、密封面形式、输送介质特性综合确认。从建模逻辑来看，整个模型采用参数化草图驱动，首先绘制垫片的中心基准，通过参数控制中心通孔直径、垫片外径、螺栓孔中心圆直径，再通过阵列特征生成圆周分布的螺栓孔，所有特征完全关联参数表，切换规格时所有尺寸自动更新，不会出现特征失效或者尺寸错位的问题，模型的细节处理上，所有边缘都做了微小的倒角处理，避免锐边在安装时划伤操作人员，也能减少垫片边缘在长期使用过程中出现的应力开裂问题。
